3 Установка и монтаж
Руководство по применению для установщика
17
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU
3.4.7 Направленность подключений
подающей и обратной линий системы
отопления
ПРЕДОСТЕРЕЖЕНИЕ
При работах в системе гидравлики следите за монтаж-
ным положением уплотнительных колец круглого сече-
ния во избежание повреждения колец и, как следствие,
негерметичности.
После демонтажа или перед монтажом разъемных
соединений на вставляемую деталь следует обяза-
тельно устанавливать уплотнительные кольца круг-
лого сечения (см. Рис. 3-19).
Подключение трубопроводов системы отопления
через разъемные соединения должно выполняться
без внутренних напряжений. В частности, при под-
ключении гибких трубопроводов (воздухонепрони-
цаемых!) следует создать соответствующую раз-
грузку напряжений (см. Рис. 3-31).
ПРЕДОСТЕРЕЖЕНИЕ
Если вставные скобы не вставлены надлежащим об-
разом, то возможно высвобождение муфт из их крепле-
ний, в результате чего возможен очень сильный или
постоянный выход жидкости.
Перед насаждением вставной скобы убедиться, что
скоба входит в паз муфты. Для этого вставить муф-
ту в крепление так, чтобы сквозь крепление встав-
ной скобы стал виден паз.
Насадить вставные скобы до упора.
Подключения подающей и обратной линий системы отопления
могут быть направлены вверх или позади устройства для опти-
мального использования условий на месте размещения.

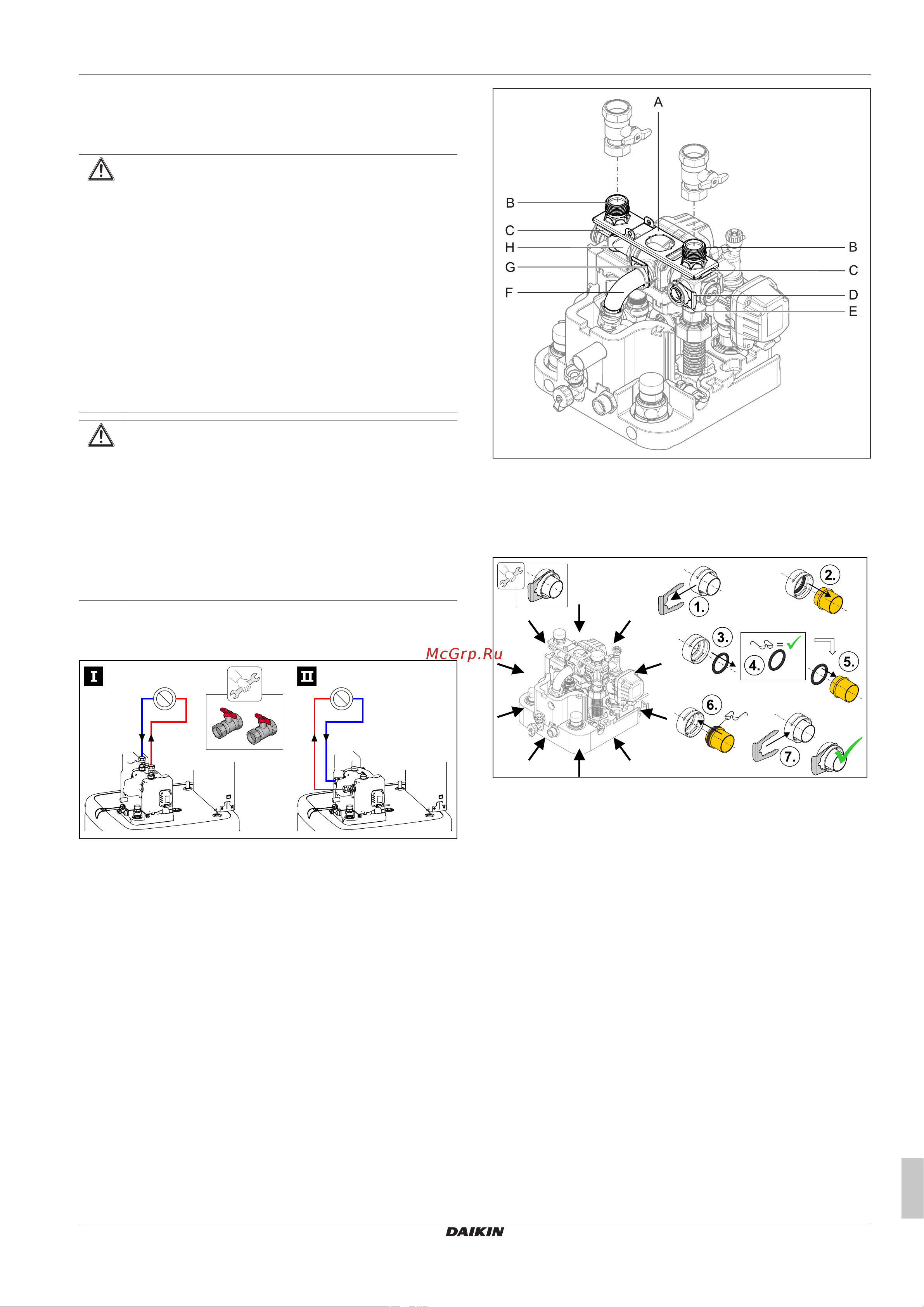

Рис.3-17 Варианты направленности подключений подающей
и обратной линий системы отопления
Стандартно устройство поставляется с направленными вверх
подключениями. Для направления подключений позади устрой-
ства необходимо выполнить следующие операции по переобо-
рудованию:
1 Снимите защитный кожух и верхнюю теплоизоляцию
(см.Глава 3.4.2).
Рис.3-18 Направленность подключений подающей и обрат-
ной линий системы отопления вверх
2 Снимите обе вставные скобы соединительных муфт
(Рис. 3-18, поз.C).
3 Снимите обе соединительные муфты (Рис. 3-18, поз.B).
Рис.3-19 Гидравлические разъемные соединения
4 Снимите крепежную пластину (Рис. 3-18, поз.A).
5 Снимите вставную скобу пробки (Рис. 3-18, поз.D).
6 Извлечь пробку (Рис. 3-18, поз.E).
7 Повернуть угловую деталь (Рис. 3-18, поз.H) на 90° по
направлению назад.
8 Снимите вставную скобу колена (Рис. 3-18, поз.G).
9 Осторожно вытянуть колено (Рис. 3-18, поз.F) из его гори-
зонтального крепления по направлению назад так, чтобы в
образовавшееся пространство можно было горизонтально
вставьте крепежную пластину (Рис. 3-20, поз.A).
