3 Установка и монтаж
Руководство по применению для установщика
20
Daikin Altherma ETS(X/H)(B)-D
Тепловой насос (внутреннее устройство) со встроенным накопителем тепла
008.1447207_00 – 06/2019 – RU

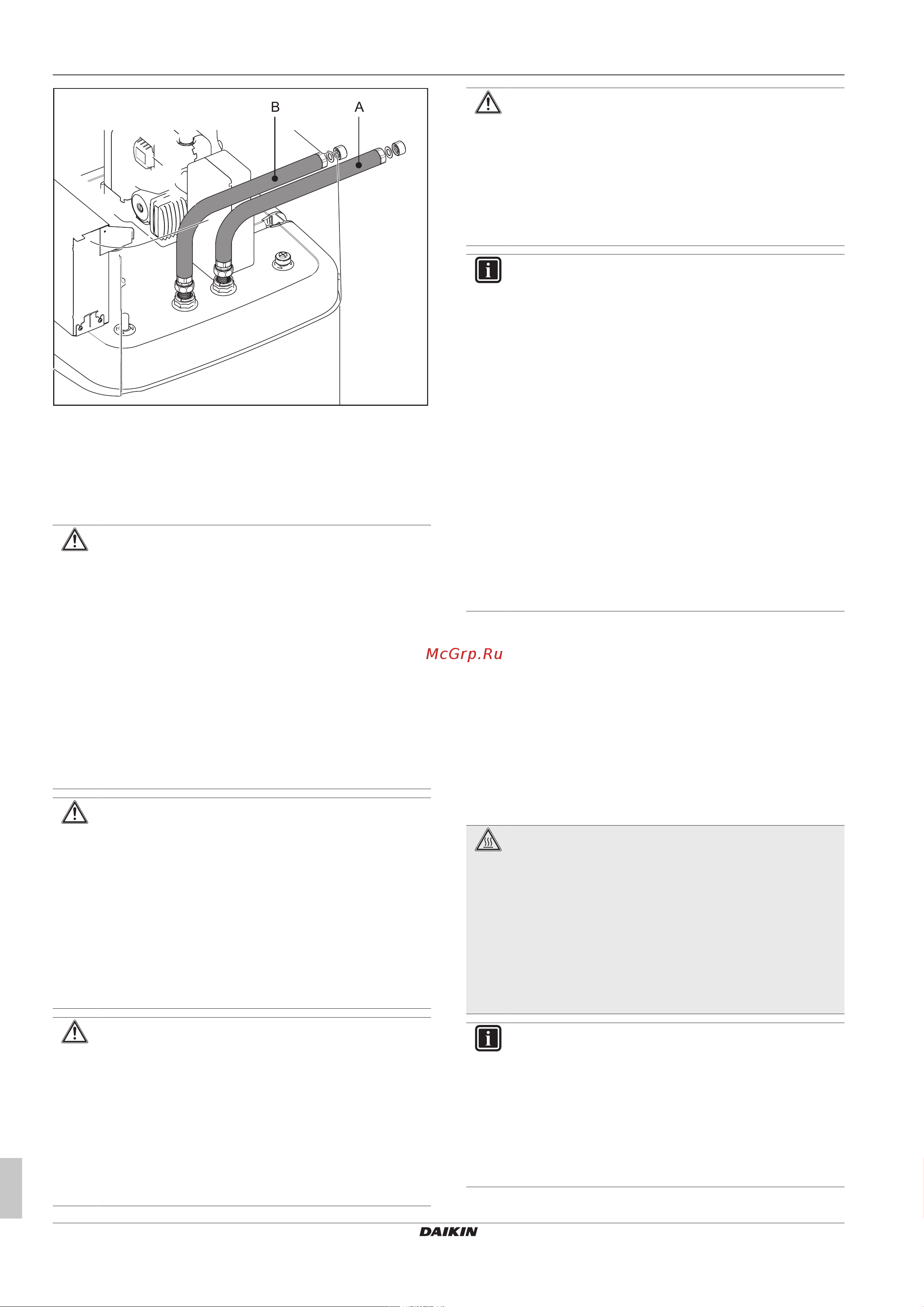

Рис.3-28 Соединительный набор P для типов устройств Biv
A Подключение для подающей линии (красный)
B Подключение для обратной линии (синий)
3.6 Подключение воды
Важные указания
ПРЕДОСТЕРЕЖЕНИЕ
При подключении внутреннего блока к системе отопле-
ния, в которой используются стальные трубы и ра-
диаторы или трубопроводы системы теплого пола без
антидиффузионного покрытия, в накопительный бак го-
рячей воды могут попадать шлам и стружка, вызывая
засорение, местный перегрев или коррозионные по-
вреждения.
▪ Перед заполнением устройства промойте подводя-
щие трубопроводы.
▪ Промыть систему распределения тепла (в суще-
ствующей системе отопления).
▪ Установите грязевой фильтр или шламоотделитель
в обратную линию системы отопления (см.
главуГлава 1.2.6).
ПРЕДОСТЕРЕЖЕНИЕ
Если внутреннее устройство подключается к подводя-
щему трубопроводу холодной воды, в котором установ-
лены стальные трубопроводы, то в теплообменник с
нержавеющей гофрированной трубой возможно попа-
дание стружки и ее оседание в нем. Это может приве-
сти к повреждениям вследствие контактной коррозии и,
как результат, к негерметичности.
▪ Перед заполнением теплообменника промыть под-
водящие трубопроводы.
▪ Установите грязевый фильтр на подачу холодной
воды (например, SAS1 или SAS2).
ПРЕДОСТЕРЕЖЕНИЕ: ТОЛЬКО ДЛЯ BIV
Если к теплообменнику для загрузки находящегося
под давлением бака солнечной энергии (см.
Глава 3.1, поз.8 + 9) подключается внешнее нагрева-
тельное устройство (например,дровяной котел), то
из-за повышенной температуры подачи на соответству-
ющих соединениях возможно повреждение или разру-
шение внутреннего блока.
▪ Следует ограничить температуру подачи для
внешнего нагревательного устройства до макси-
мум 95°C.
ПРЕДОСТЕРЕЖЕНИЕ
Попадание воздуха в контур воды системы отопления
и качество воды системы отопления, не соответствую-
щее параметрам, указанным в главе Глава 1.2.5, могут
вызвать коррозию в системе. Продукты коррозии (ча-
стицы), которые возникают в результате, могут засо-
рять насосы и клапаны и привести к неисправности.
▪ Устройства нельзя соединять с помощью паропро-
ницаемых гибких кабелей.
ИНФОРМАЦИЯ
Согласно EN12828 на или в непосредственной близо-
сти от теплогенератора должен устанавливаться
предохранительный клапан, с помощью которого огра-
ничивается максимально допустимое рабочее давле-
ние в системе отопления. Между теплогенератором и
предохранительным клапаном не должны находиться
гидравлические запорные элементы.
Возможный выступающий пар или вода системы отоп-
ления должны отводиться защищенным от заморажи-
вания, безопасным и контролируемым способом через
соответствующий выпускной трубопровод, выполнен-
ный с постоянным уклоном.
К устройству Daikin Altherma 3 H HT ECH
2
O должен
быть подключен мембранный расширительный сосуд
достаточных размеров, настроенный для системы
отопления. Между теплогенератором и мембранным
расширительным сосудом не должны находиться гид-
равлические запорные элементы.
Мы рекомендуем установить для заполнения системы
отопления механический манометр.
▪ Для трубопроводов питьевой воды соблюдайте положения
стандартов EN806, DIN1988, которые также применяются к
национальным правилам для установок для питьевой воды.
▪ Для возможности отказа от циркуляционного трубопровода
следует установить внутренний блок вблизи места отбора во-
ды. Если циркуляционный трубопровод требуется в обяза-
тельном порядке, то его следует устанавливать согласно схе-
мам, приведенным в Глава 9.5.1.
3.6.1 Подключение трубопроводов
гидравлической системы
ОПАСНО! РИСК ОЖОГОВ
Существует опасность ошпаривания при заданной тем-
пературе горячей воды свыше 65°C. Это может
произойти при использовании солнечной энергии, при
подключенном внешнем нагревательном устройстве,
если активированы функции защиты от легионелл, а
также если заданная температура горячей воды уста-
новлена выше 65°C или с активированной функцией
Smart Grid.
▪ Выполните монтаж защиты от ошпаривания (смеси-
тель горячей воды (например, VTA32).
ИНФОРМАЦИЯ
Внутренний блок оснащен датчиком давления. Давле-
ние в системе контролируется электронным способом
и может отображаться при включении устройства.
Тем не менее, мы рекомендуем установить механиче-
ский манометр, например, между внутренним блоком и
мембранным расширительным сосудом.
▪ Установите манометр так, чтобы он был хорошо ви-
ден при заполнении.
