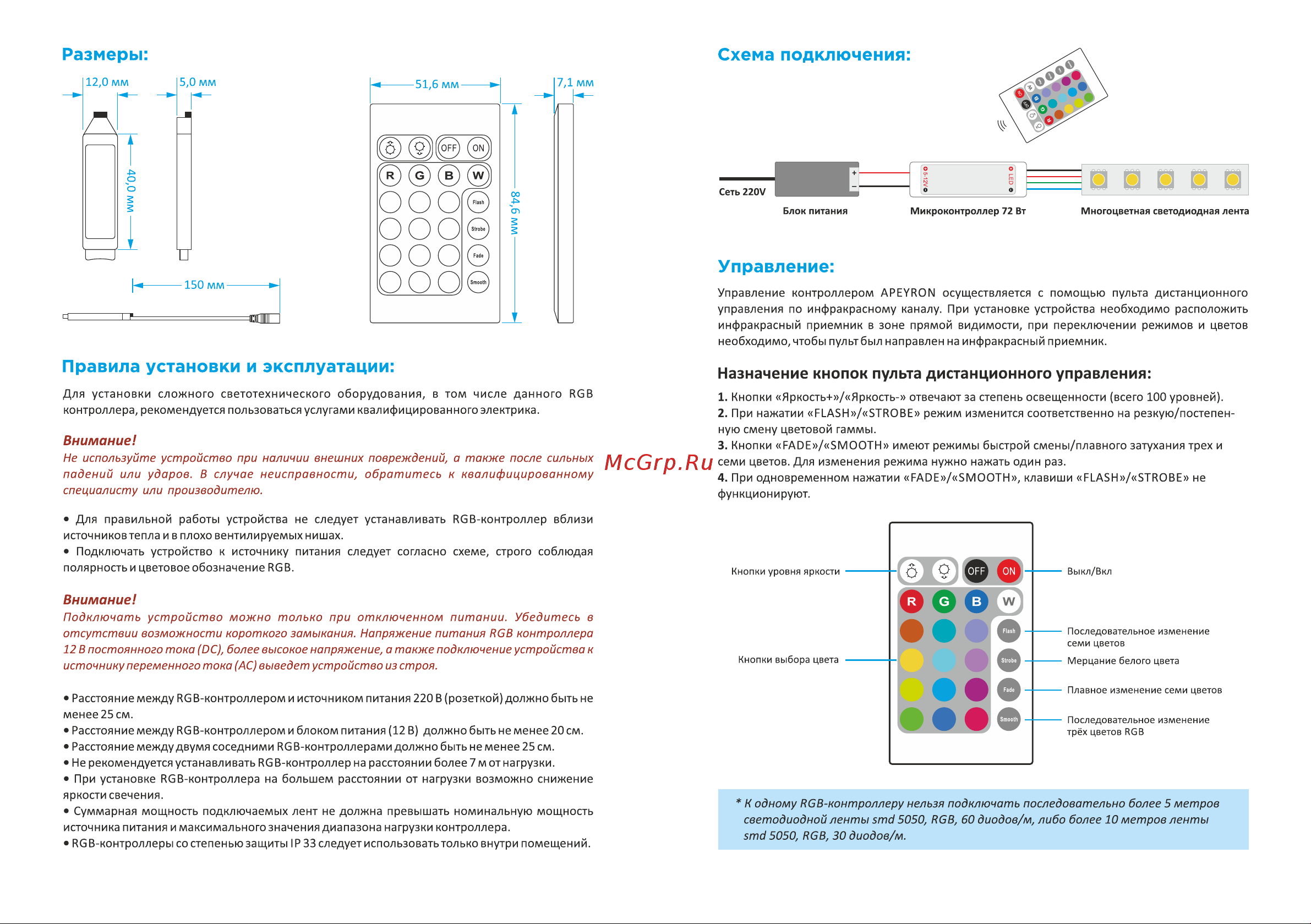

Размеры Управление Управление контроллером АРЕУКО осуществляется с помощью пульта дистанционного управления по инфракрасному каналу При установке устройства необходимо расположить инфракрасный приемник в зоне прямой видимости при переключении режимов и цветов необходимо чтобы пультбыл направлен на инфракрасный приемник Правила установки и эксплуатации Для установки сложного светотехнического оборудования в том числе данного контроллера рекомендуется пользоваться услугами квалифицированного электрика Назначение кнопок пульта дистанционного управления RGB Внимание Не используйте устройство при наличии внешних повреждений о также после сильных падений или ударов В случае неисправности обратитесь к квалифицированному специалисту или производителю 1 Кнопки Яркость Яркость отвечают за степень освещенности всего 100 уровней 2 При нажатии РЬА5Н ТК0ВЕ режим изменится соответственно на резкую постепенную смену цветовой гаммы 3 Кнопки РАОЕ 5МООТН имеют режимы быстрой смены плавного затухания трех и семи цветов Для изменения режима нужно нажать один раз 4 При одновременном нажатии ЕАОЕ 5МООТН клавиши ЕЕА Н 5ТК0ВЕ не функционируют Для правильной работы устройства не следует устанавливать RGB контроллер вблизи источников тепла и в плохо вентилируемых нишах Подключать устройство к источнику питания следует согласно схеме строго соблюдая полярность и цветовое обозначение RGB Внимание Подключать устройство можно только при отключенном питании Убедитесь в отсутствии возможности короткого замыкания Напряжение питания RGB контроллера 12 В постоянного тока DC более высокое напряжение а также подключение устройства к источнику переменного тока АС выведет устройство из строя Расстояние между RGB контроллером и источником питания 220 В розеткой должно быть не менее 25 см Расстояние между RG В контроллером и блоком питания 12 В должно быть не менее 20 см Расстояние между двумя соседними RG В контроллерами должно быть не менее 25 см Не рекомендуется устанавливать RG В контроллер на расстоянии более 7 м от нагрузки При установке RGB контроллера на большем расстоянии от нагрузки возможно снижение яркости свечения Суммарная мощность подключаемых лент не должна превышать номинальную мощность источника питания и максимального значения диапазона нагрузки контроллера RGB контроллеры со степенью защиты IP 33 следует использоватьтолько внутри помещений К одному RGB контроллеру нельзя подключать последовательно более 5 метров светодиодной ленты smd 5050 RGB 60 диодов м либо более 10 метров ленты smd 5050 RGB 30 диодов м
