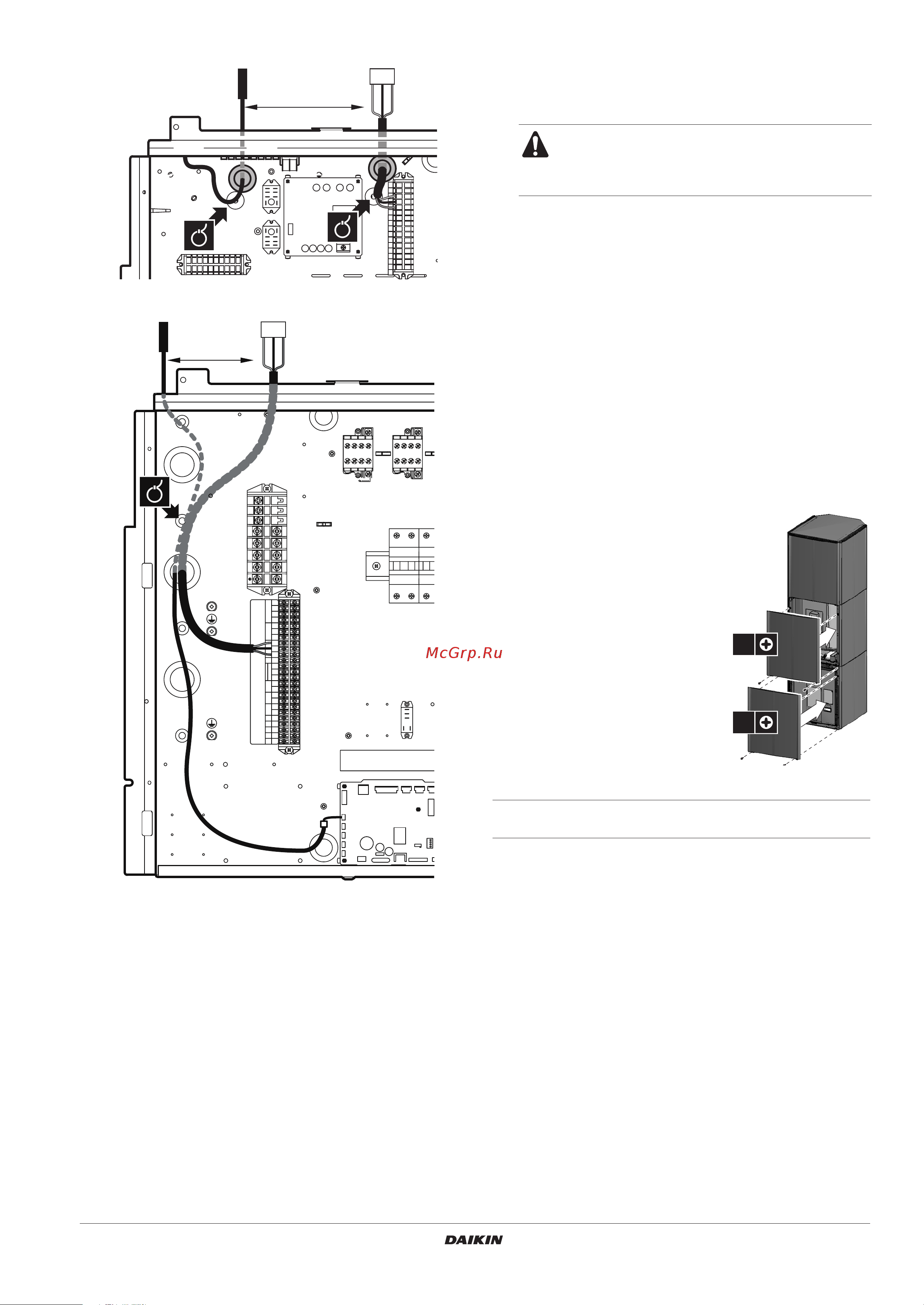

![Daikin EKHTSU260AC [11/16] Установка резервуара для горячей воды сбоку от внутреннего агрегата](/views2/1797991/page11/bgb.png)
EKHTS200+260AC
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW64052-1 – 08.2010
Инструкция по монтажу
9
■ Относится только к внутренним агрегатам EKHVMR/YD.
■ Относится только к внутренним агрегатам EKHVH/X.
10 Относится только к агрегатам EKHBRD и EKHVMR/YD:
Установите дренажную пластину обратно на внутренний
агрегат.
11 Ввод в эксплуатацию
Наполнение водой резервуара для горячей воды для
бытового потребления выполняется в следующем порядке:
1 Откройте все краны горячей воды по очереди, чтобы
выпустить воздух из трубопроводов системы.
2 Откройте клапан подачи холодной воды. Проследите за
тем, чтобы декоративные панели резервуара для
горячей воды для бытового потребления и внутреннего
агрегата были совмещены.
3 Закройте все краны воды после того, как выйдет весь
воздух.
4 Проверьте наличие утечек.
5 Открыв вручную клапан сброса давления, проследите
за тем, чтобы вода свободно проходила через трубу
нагнетания (поверните ручку против часовой стрелки).
Расположение клапана сброса давления см. в разделе
«Основные компоненты» на странице 2.
12 Установите переднюю
декоративную панель
резервуара для горячей воды
для бытового потребления на
место.
13 Установите переднюю
декоративную панель
внутреннего агрегата на место.
Установка резервуара для горячей воды сбоку от
внутреннего агрегата
См. руководство, прилагаемое к комплекту EKFMAHTB.
X2M
A9P
X3M
3 45
A3PX11A
BLU
BRN
BLK
N YL
3-way
valve
>50 mm
X2M
X3M
10
98
A1P
X9A
BLU
BRN
BLK
N YL
3-way
valve
>25 mm
X9B
В змеевик резервуара для горячей воды бытового
потребления залейте воду через водозаборник
наружного агрегата. Это необходимо во
избежание загрязнения системы.
2x
2x
