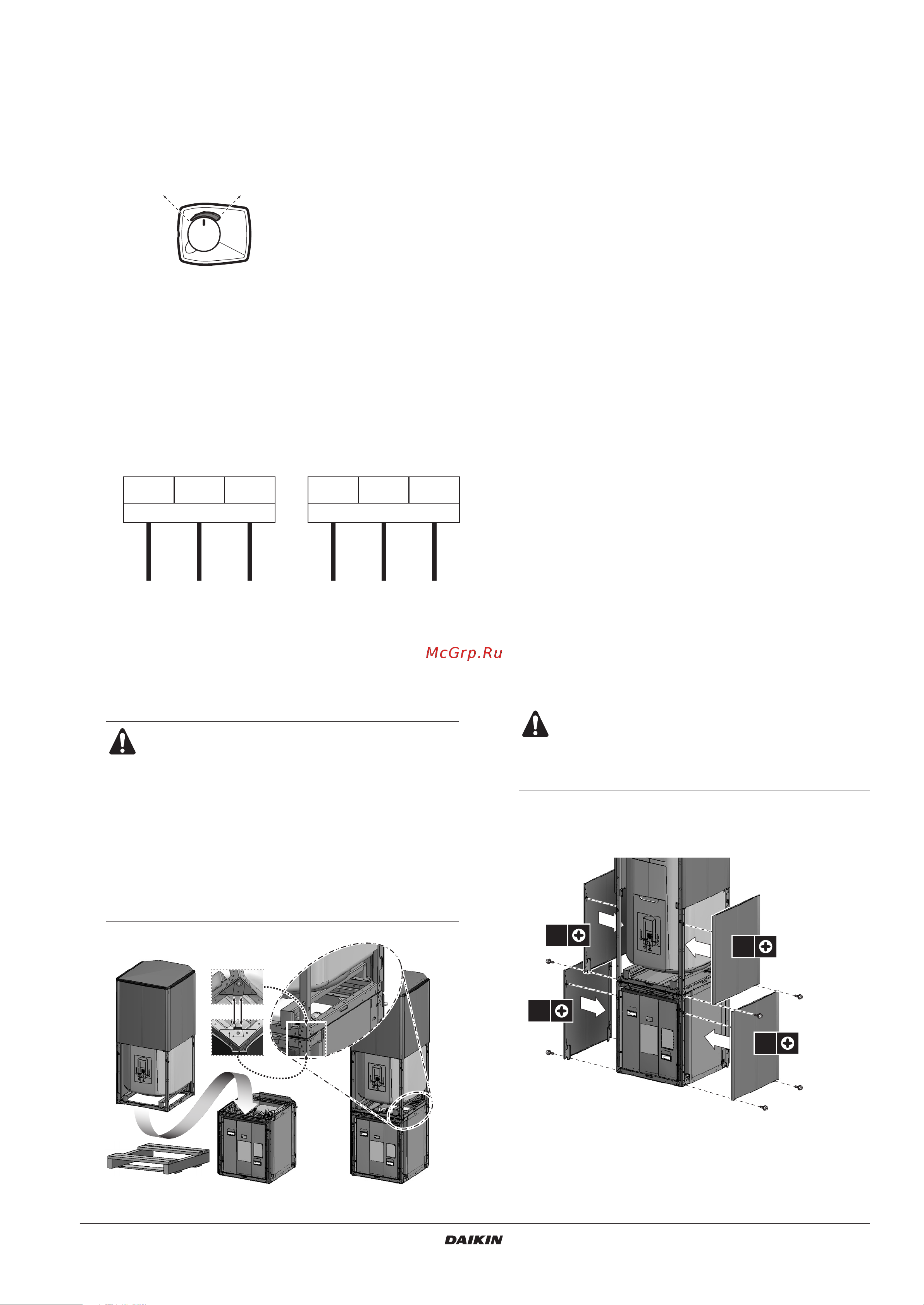

6 Насадите электродвигатель на втулку.
При выполнении этой операции старайтесь не повернуть
втулку, чтобы сохранить положение клапана, заданное
при выполнении действий, предусмотренных шагом 4.
7 Оденьте ручку на крышку электродвигателя клапана,
как показано ниже.
Проследите за тем, чтобы ручка была одета полностью,
чтобы агрегат мог автоматически управлять ею. Если
ручка слегка поднята, возможна работа в ручном
режиме.
8 Выполните электрические соединения в
распределительной коробке внутреннего агрегата, как
показано на приведенной далее схеме: (сначала
убедитесь в том, что электропитание выключено)
Соблюдайте соответствующую схему электрических
соединений внутри агрегата (схема приведена в
инструкции по монтажу внутреннего агрегата).
Также см. электрическую схему, прилагаемую
к внутреннему агрегату.
5 Смонтируйте модуль резервуара поверх внутреннего
агрегата.
6 Подсоедините гибкие шланги, как показано на рисунке 4,
рисунке 5, рисунке 6 и рисунке 7.
Два гибких шланга с быстроразъемными соединениями
на обеих сторонах необходимо подсоединить к змеевику
(см. рисунок 4 по агрегатам EKHBRD, рисунок 5 по
агрегатам EKHVH/X, рисунок 6 по агрегатам EKHVMRD,
рисунок 7 по агрегатам EKHVMYD).
Два гибких шланга с быстроразъемным соединением на
одной стороне и резьбовым соединением на другой
необходимо подсоединить к выходу горячей воды и
входу холодной воды (их следует вывести из задней
панели, как показано на рисунке 4, рисунке 5, рисунке 6,
рисунке 7). В зависимости от места установки (слева
или справа) вырежьте требуемые выбивные отверстия
из задней панели. Оденьте втулку на края выбитых
отверстий, чтобы защитить гибкие шланги.
Если используется соединение рециркуляции,
подсоедините трубу с резьбовым соединением к этому
отверстию и также проведите ее через отверстие
в задней панели (см. рисунок 4 по агрегатам EKHBRD,
рисунок 5 по агрегатам EKHVH/X, рисунок 6 по агрегатам
EKHVMRD, рисунок 7 по агрегатам EKHVMYD).
7 Прикрепите боковые нижние декоративные панели
резервуара для горячей воды для бытового потребления
к внутреннему агрегату.
Обогрев
помещения
Резервуар для горячей воды
для бытового потребления
EKHBRD / EKHVMR/YD EKHVH/X
X2M X2M
345 8910
3-ходовой клапан 3-ходовой клапан
BLU
BLK
BRN
BRN
BLU
BLK
NYL L NY
В силу веса резервуара для горячей воды для
бытового потребления рекомендуется
работать с резервуаром и поднимать его
вдвоем.
См. приведенную ниже иллюстрацию и
обеспечьте, чтобы при монтаже модуля
резервуара установочные направляющие во
всех четырех углах резервуара для горячей
воды для бытового потребления строго
совпадали с четырьмя установочными
направляющими в верхней части внутреннего
агрегата.
1 Соединение выхода горячей воды (G 3/4" внутренняя
резьба)
2 Соединение входа горячей воды (G 3/4" внутренняя
резьба)
3 Соединение выхода горячей воды внизу резервуара
(быстроразъемное)
4 Соединение входа холодной воды внизу резервуара
(быстроразъемное)
5 Соединение рециркуляции (G 1/2" наружная резьба)
6 Соединение приема потока из главного внутреннего
агрегата (быстро разъемное)
7 Соединение выхода возврата в главный внутренний
агрегат (быстро разъемное)
8 3-ходовой клапан
9 Соединение приема потока из главного внутреннего
агрегата внизу резервуара (быстроразъемное)
10 Соединение выхода возврата в главный внутренний
агрегат внизу резервуара (быстроразъемное)
На впуске холодной воды рекомендуется
установить запорный клапан. Когда оборудование
остается без присмотра, перекрывайте этот
клапан во избежание ущерба из-за протечек
воды.
1 Декоративная панель
2 Отверстие для быстрой фиксации
3 Прикрепить 2 винтами
2x
2x
2x
2x
2
2
1
1
1
1
2
2
3
3
3
3
