Инструкция по монтажу
2
EKHTS200+260AC
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW64052-1 – 08.2010

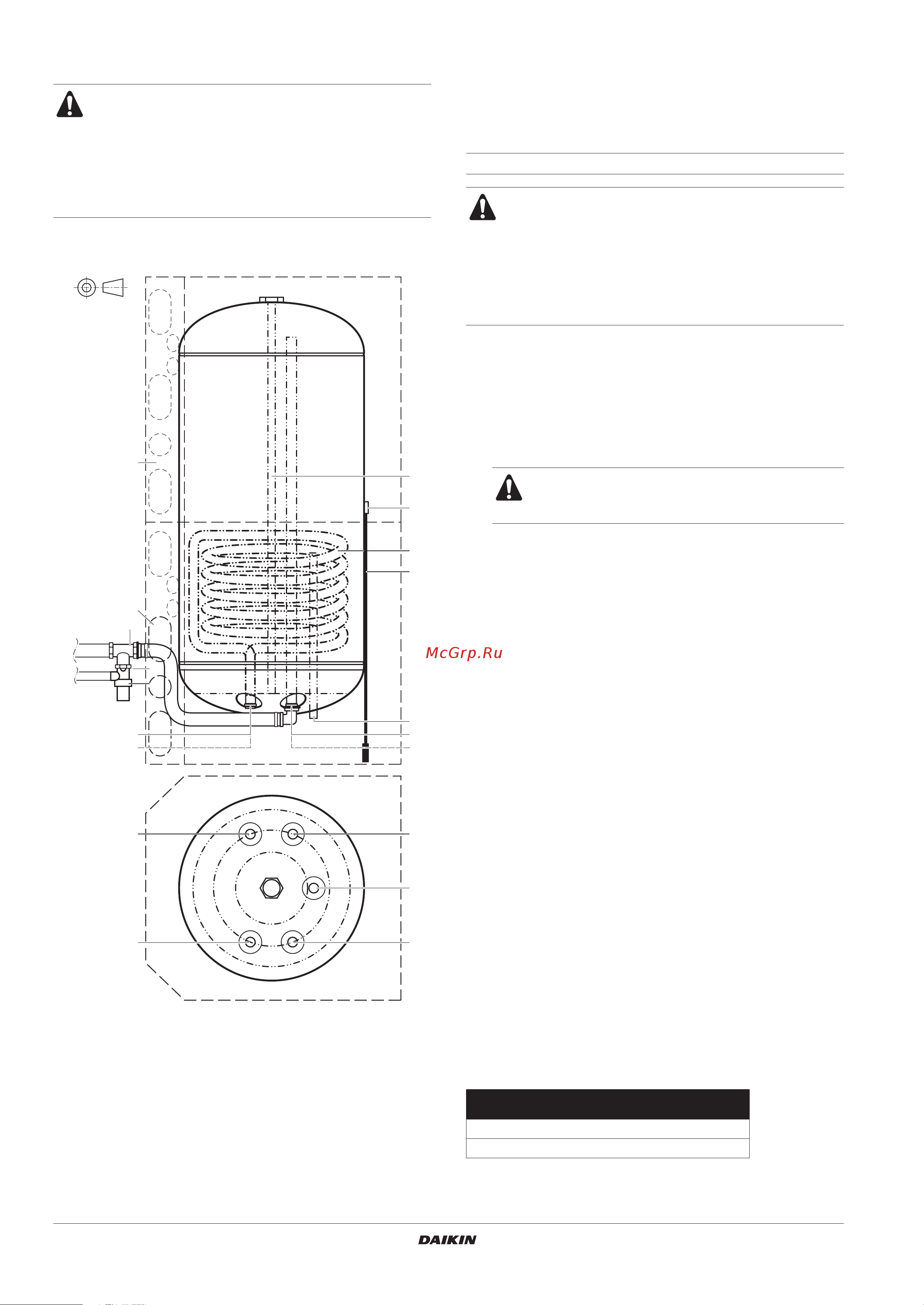

Обзор агрегата
Основные компоненты
Защитные устройства
■ Реле защиты от перегрева — внутренний агрегат оснащен
реле защиты от перегрева. Реле защиты от перегрева
срабатывает, когда температура становится слишком
высокой. Если сработало реле защиты внутреннего
агрегата, нажмите на него для возврата в исходное
состояние (чтобы получить доступ к защитному реле,
снимите декоративные панели, как показано в инструкции
по внутреннему агрегату).
■ Клапан сброса давления — к соединению клапана сброса
давления необходимо подсоединить соответствующий
местным и общегосударственным нормативам
приобретаемый на внутреннем рынке клапан сброса
давления с давлением открытия не более 10 бар.
■ Если к устройству сброса давления подсоединяется
отводная труба, ее необходимо подсоединить так, чтобы
она по всей своей длине была направлена вниз и
находилась в среде, в которой не образовывается иней.
Труба должна открыто выходить в атмосферу.
Общая схема
Общая схема, см. рисунок 2.
Вся система (внутренний агрегат и наружный агрегат)
рассчитана на совместное использование с резервуаром
для горячей воды для бытового потребления Daikin.
Если вместе с внутренним агрегатом Daikin будет
использоваться другой резервуар, компания Daikin не
может гарантировать эффективную работу и
надежность системы. Поэтому в таком случае компания
Daikin не может предоставить гарантию на систему.
A Соединение выхода горячей воды (G 3/4" внутренняя резьба)
B Тройник (приобретается по месту установки)
C Соединение клапана сброса давления (приобретается
по месту установки)
D Клапан сброса давления (приобретается по месту установки)
E Соединение рециркуляции (G 1/2" наружная резьба)
F Гнездо термистора
G Соединение приема потока из главного внутреннего агрегата
внизу резервуара (быстроразъемное)
H Змеевик теплообменника
J Соединение выхода возврата в главный внутренний агрегат
внизу резервуара (быстроразъемное)
A
H
K
G
J
F
E
M
N
G
C
D
J
L
B
E
A
K
P
K Соединение входа горячей воды (G 3/4" внутренняя резьба)
L Термистор
M Анод
N Кожух
P Выбивные отверстия для подводки труб циркуляции воды
■ Соединения клапанов сброса давления
резервуара для горячей воды для бытового
потребления нельзя использовать ни для каких
других целей.
■ Данный резервуар для горячей воды для
бытового потребления можно использовать
только с внутренним агрегатом EKHBRD,
EKHVMR/YD или EKHVH/X.
Перед открытием декоративных панелей
внутреннего агрегата отключайте
электропитание.
1 Соединение выхода горячей воды (G 3/4" внутренняя резьба)
2 Соединение входа горячей воды (G 3/4" внутренняя резьба)
3 Соединение выхода горячей воды внизу резервуара
(быстроразъемное)
4 Соединение входа холодной воды внизу резервуара
(быстроразъемное)
5 Соединение рециркуляции (G 1/2" наружная резьба)
6 Соединение приема потока из главного внутреннего агрегата
(быстро разъемное)
7 Соединение выхода возврата в главный внутренний агрегат
(быстро разъемное)
8 3-ходовой клапан
9 Соединение приема потока из главного внутреннего агрегата
внизу резервуара (быстроразъемное)
10 Соединение выхода возврата в главный внутренний агрегат
внизу резервуара (быстроразъемное)
11 Выбивные отверстия для подводки труб циркуляции воды
12 Выравнивающая опора
Модель резервуара для горячей
воды для бытового потребления
H
EKHTS200AC 2010 мм
EKHTS260AC 2285 мм
4PW64052-1_digital_RU.book Page 2 Monday, August 30, 2010 9:35 AM
