Traduction des instructions originales
Packaged Rooftop
145
Nous nous réservons le droit d'apporter des modications au projet sans aucun préavis.
UATYA
4P645202-1
H
8
0
m
m
H
H/2

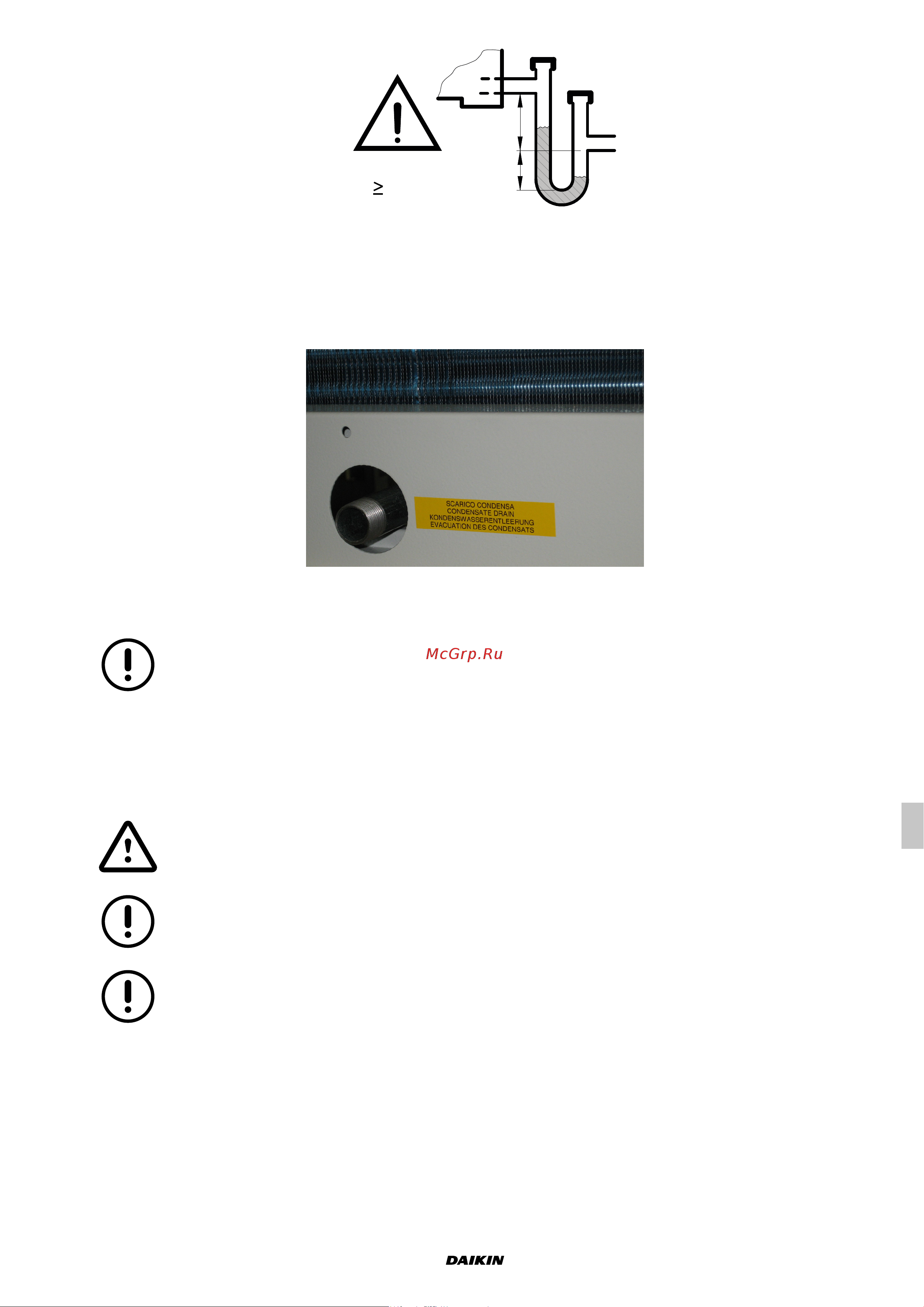

Fig. 38 Siphon pour l’évacuation de la condensation
La tuyauterie d'évacuation des condensats ne doit jamais être raccordée à l'évacuation des eaux usées ou des eaux
de ruissellement, mais uniquement à des réseaux pluviaux pour éviter l'aspiration éventuelle de gaz malodorants.
5.4.3 Évacuation de la condensation de la batterie à air extérieur
Le bac à condensats est équipé d’un tube leté R 1" mâle pour le raccordement.
Fig. 39 Raccordement au bac à condensats
L’évacuation de la condensation de la batterie à air extérieur peut être laissée libre.
Si les évacuations de la condensation sont convoyées, il faut éviter que les tubes de raccordement
puissent geler.
5.4.4 Raccordement à l'humidicateur
Si l’humidicateur est présent, il a besoin d'être alimenté avec de l'eau de réseau, non traitée, et de préférence ltrée
des impuretés et/ou des scories. Les diamètres des raccordements sont indiqués dans les dessins dimensionnels.
Il est conseillé de réaliser la conduite d'évacuation dans un matériau non conducteur d'électricité.
L’eau évacuée par l'humidicateur peut atteindre 100 °C.
Il est obligatoire de réaliser un siphon pour l'évacuation de l'eau de l'humidicateur.
Ne jamais alimenter l'humidicateur avec de l'eau déminéralisée ou adoucie.
Pour plus d’informations concernant l'installation, consulter le chapitre « Humidicateur ».
