Istruzioni originali
Packaged Rooftop
304
Ci riserviamo il diritto di apportare modiche al progetto senza preavviso
UATYA
4P645202-1
H
8
0
m
m
H
H/2

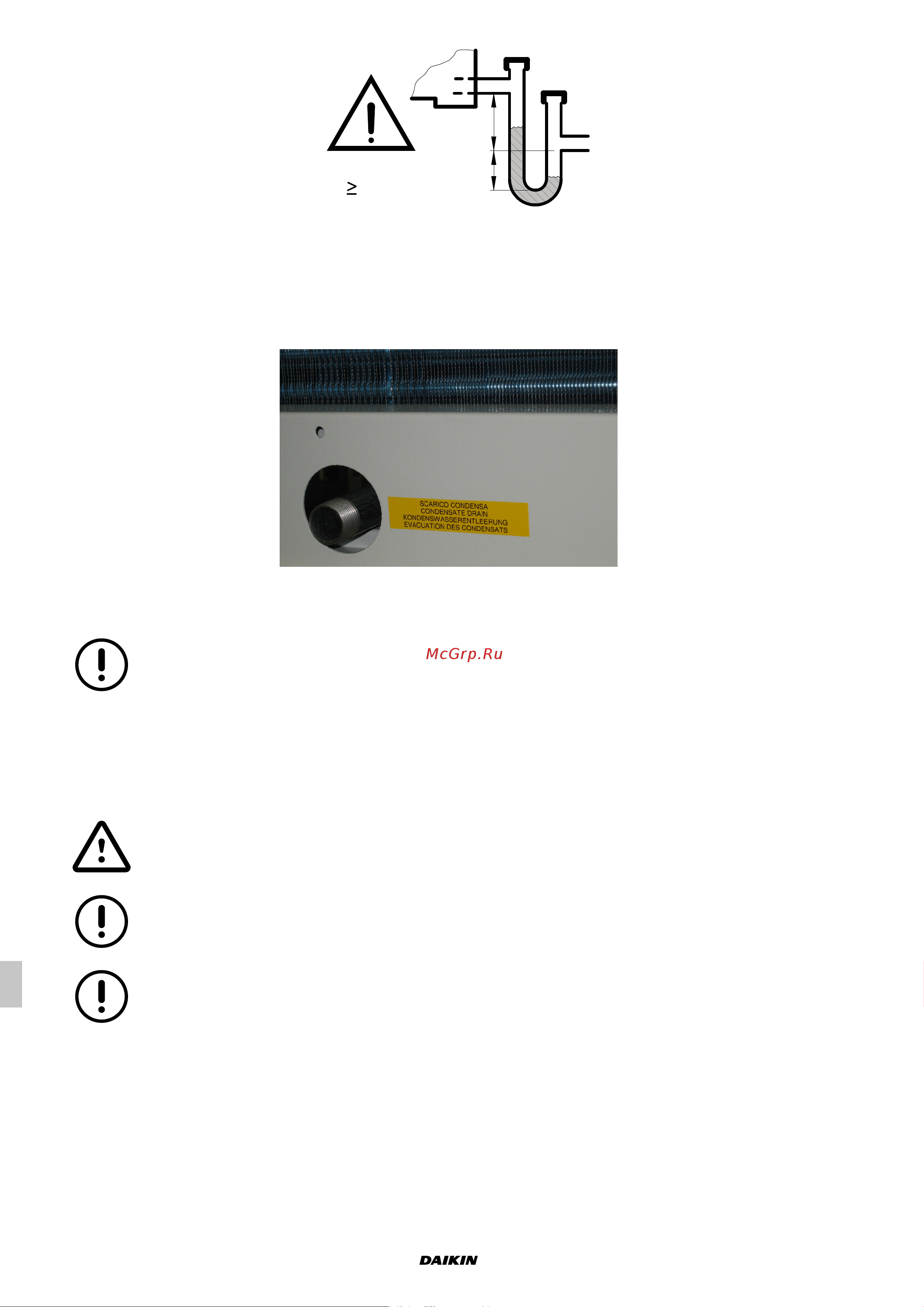

Fig. 83 Sifone per scarico condensa
La tubazione di scarico condensa non deve mai essere collegata a scarichi di acque nere o bianche ma solo a reti
pluviali per evitare l’eventuale aspirazione di gas maleodoranti.
5.4.3 Scarico condensa della batteria aria esterna
La bacinella raccogli condensa è dotata di un tubo lettato R 1" maschio per il collegamento.
Fig. 84 Collegamento alla bacinella raccogli condensa
Lo scarico condensa della batteria aria esterna può essere lasciato libero.
Se gli scarichi condensa vengono convogliati, è necessario evitare che i tubi di collegamento possano
ghiacciare.
5.4.4 Collegamento all’umidicatore
Dove presente, l’umidicatore ha bisogno di essere alimentato con acqua di rete, non trattata, preferibilmente ltrata
da impurità e/o scorie. I diametri degli attacchi sono riportati nei disegni dimensionali.
È consigliato realizzare la conduttura di scarico in materiale non elettricamente conduttivo.
L’acqua scaricata dall’umidicatore può raggiungere i 100 °C.
È obbligatorio realizzare un sifone per lo scarico dell’acqua dall’umidicatore.
Non alimentare assolutamente l’umidicatore con acqua demineralizzata o addolcita.
Ulteriori informazioni riguardanti l'installazione sono presenti nel capitolo "Umidicatore".
