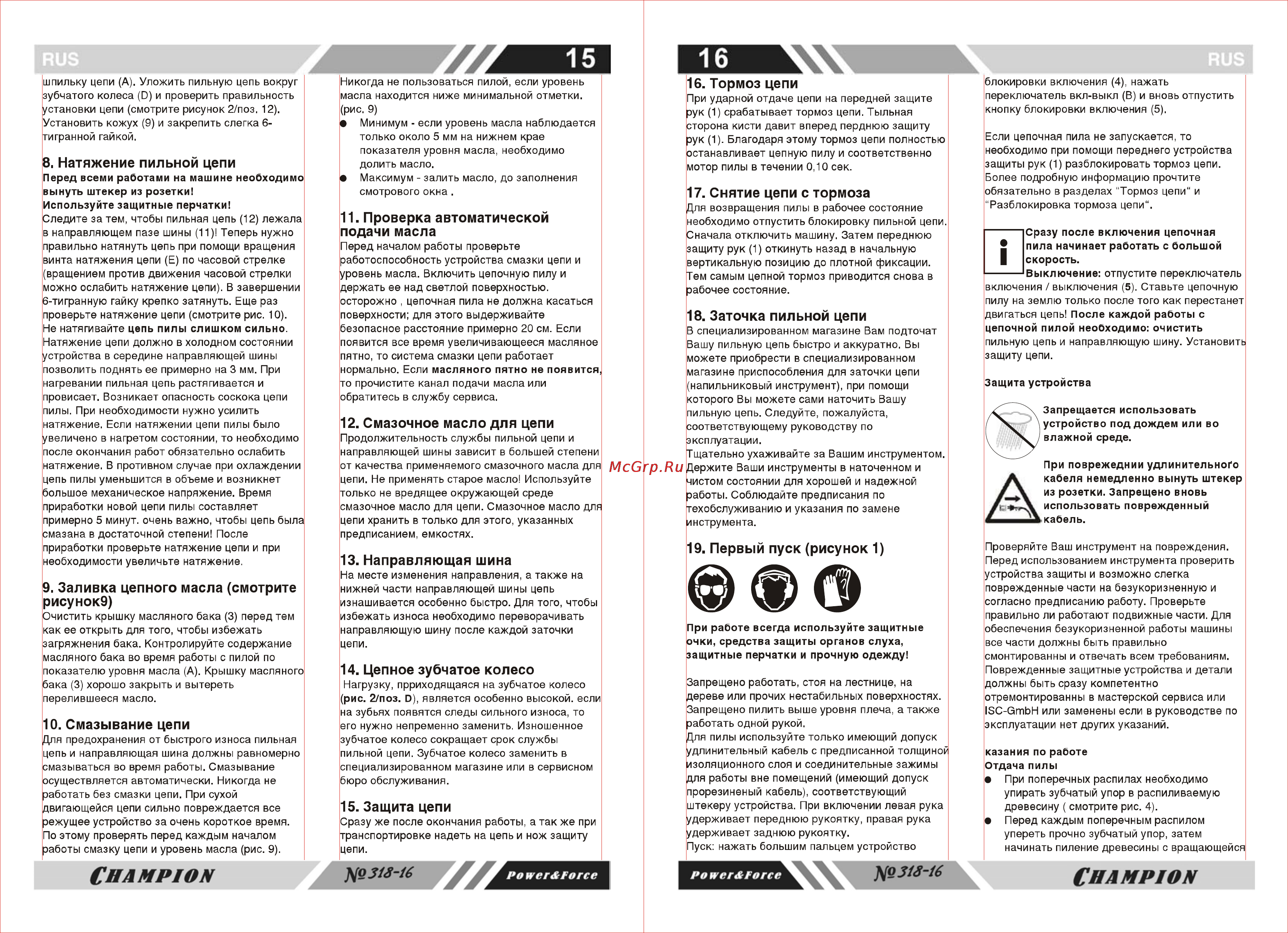

шпильку цепи А Уложить пильную цепь вокруг зубчатого колеса О и проверить правильность установки цепи смотрите рисунок 2 поз 12 Установить кожух 9 и закрепить слегка 6ти гран ной гайкой 8 Натяжение пильной цепи Перед всеми работами на машине необходимо вынуть штекер из розетки Используйте защитные перчатки Следите за тем чтобы пильная цепь 12 лежала в направляющем пазе шины 11 1 Теперь нужно правильно натянуть цепь при помощи вращения винта натяжения цепи Е по часовой стрелке вращением против движения часовой стрелки можно ослабить натяжение цепи В завершении 6 тигранную гайку крепко затянуть Еще раз проверьте натяжение цепи смотрите рис 10 Не натягивайте цепь пилы слишком сильно Натяжение цепи должно в холодном состоянии устройства в середине направляющей шины позволить поднять ее примерно на 3 мм При нагревании пильная цепь растягивается и провисает Возникает опасность соскока цепи пилы При необходимости нужно усилить натяжение Если натяжении цепи пилы было увеличено в нагретом состоянии то необходимо после окончания работ обязательно ослабить натяжение В противном случае при охлаждении цепь пилы уменьшится в объеме и возникнет большое механическое напряжение Время приработки новой цепи пилы составляет примерно 5 минут очень важно чтобы цепь была смазана в достаточной степени После приработки проверьте натяжение цепи и при необходимости увеличьте натяжение 9 Заливка цепного масла смотрите рисунок9 Очистить крышку масляного бака 3 перед тем как ее открыть для того чтобы избежать загряжнения бака Контролируйте содержание масляного бака во время работы с пилой по показателю уровня масла А Крышку масляного бака 3 хорошо закрыть и вытереть перелившееся масло 10 Смазывание цепи Для предохранения от быстрого износа пильная цепь и направляющая шина должны равномерно смазываться во время работы Смазывание осуществляется автоматически Никогда не работать без смазки цепи При сухой двигающейся цепи сильно повреждается все режущее устройство за очень короткое время По этому проверять перед каждым началом работы смазку цепи и уровень масла рис 9 CHAMPION Никогда не пользоваться пилой если уровень масла находится ниже минимальной отметки рис 9 Минимум если уровень масла наблюдается только около 5 мм на нижнем крае показателя уровня масла необходимо долить масло Максимум залить масло до заполнения смотрового окна 11 Проверка автоматической подачи масла Перед началом работы проверьте работоспособность устройства смазки цепи и уровень масла Включить цепочную пилу и держать ее над светлой поверхностью осторожно цепочная пила не должна касаться поверхности для этого выдерживайте безопасное расстояние примерно 20 см Если появится все время увеличивающееся масляное пятно то система смазки цепи работает нормально Если масляного пятно не появится то прочистите канал подачи масла или обратитесь в службу сервиса 12 Смазочное масло для цепи Продолжительность службы пильной цепи и направляющей шины зависит в большей степени от качества применяемого смазочного масла для цепи Не применять старое масло Используйте только не вредящее окружающей среде смазочное масло для цепи Смазочное масло для цепи хранить в только для этого указанных предписанием емкостях 16 Тормоз цепи При ударной отдаче цепи на передней защите рук 1 срабатывает тормоз цепи Тыльная сторона кисти давит вперед перднюю защиту рук 1 Благодаря этому тормоз цепи полностью останавливает цепную пилу и соответственно мотор пилы в течении 0 10 сек 17 Снятие цепи с тормоза Для возвращения пилы в рабочее состояние необходимо отпустить блокировку пильной цепи Сначала отключить машину Затем переднюю защиту рук 1 откинуть назад в начальную вертикальную позицию до плотной фиксации Тем самым цепной тормоз приводится снова в рабочее состояние 18 Заточка пильной цепи В специализированном магазине Вам подточат Вашу пильную цепь быстро и аккуратно Вы можете приобрести в специализированном магазине приспособления для заточки цепи напильниковый инструмент при помощи которого Вы можете сами наточить Вашу пильную цепь Следуйте пожалуйста соответствующему руководству по эксплуатации Тщательно ухаживайте за Вашим инструментом Держите Ваши инструменты в наточенном и чистом состоянии для хорошей и надежной работы Соблюдайте предписания по техобслуживанию и указания по замене инструмента 19 Первый пуск рисунок 1 13 Направляющая шина На месте изменения направления а также на нижней части направляющей шины цепь изнашивается особенно быстро Для того чтобы избежать износа необходимо переворачивать направляющую шину после каждой заточки цепи При работе всегда используйте защитные очки средства защиты органов слуха защитные перчатки и прочную одежду 14 Цепное зубчатое колесо Нагрузку прриходящаяся на зубчатое колесо рис 2 поз О является особенно высокой если на зубьях появятся следы сильного износа то его нужно непременно заменить Изношенное зубчатое колесо сокращает срок службы пильной цепи Зубчатое колесо заменить в специализированном магазине или в сервисном бюро обслуживания 15 Защита цепи Сразу же после окончания работы а так же при транспортировке надеть на цепь и нож защиту цепи Po wer force Запрещено работать стоя на лестнице на дереве или прочих нестабильных поверхностях Запрещено пилить выше уровня плеча а также работать одной рукой Для пилы используйте только имеющий допуск удлинительный кабель с предписанной толщиной изоляционного слоя и соединительные зажимы для работы вне помещений имеющий допуск прорезиненый кабель соответствующий штекеру устройства При включении левая рука удерживает переднюю рукоятку правая рука удерживает заднюю рукоятку Пуск нажать большим пальцем устройство Po wer A force 31s к блокировки включения 4 нажать переключатель вкл выкл В и вновь отпустить кнопку блокировки включения 5 Если цепочная пила не запускается то необходимо при помощи переднего устройства защиты рук 1 разблокировать тормоз цепи Более подробную информацию прочтите обязательно в разделах Тормоз цепи и Разблокировка тормоза цепи Сразу после включения цепочная пила начинает работать с большой скорость выключение отпустите переключатель включения выключения 5 Ставьте цепочную пилу на землю только после того как перестанет двигаться цепь После каждой работы с цепочной пилой необходимо очистить пильную цепь и направляющую шину Установить защиту цепи Защита устройства Х Запрещается использовать устройство под дождем или во влажной среде При поврежеднии удлинительного А кабеля немедленно вынуть штекер из розетки Запрещено вновь использовать поврежденный кабель Проверяйте Ваш инструмент на повреждения Перед использованием инструмента проверить устройства защиты и возможно слегка поврежденные части на безукоризненную и согласно предписанию работу Проверьте правильно ли работают подвижные части Для обеспечения безукоризненной работы машины все части должны быть правильно смонтированны и отвечать всем требованиям Поврежденные защитные устройства и детали должны быть сразу компетентно отремонтированны в мастерской сервиса или ISC GmbH или заменены если в руководстве по эксплуатации нет других указаний казания по работе Отдача пилы При поперечных распилах необходимо упирать зубчатый упор в распиливаемую древесину смотрите рис 4 Перед каждым поперечным распилом упереть прочно зубчатый упор затем начинать пиление древесины с вращающейся CHAMPION
