Органы управления и функции
47 Ru
ПОДГОТОВКА
ПОДКЛЮЧЕНИЕ/
ИСХОДНЫЕ НАСТРОЙКИ
ВОСПРОИЗВЕДЕНИЕ
УСТАНОВКИ
УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
О ДАННОМ
ИЗДЕЛИИ
Русский

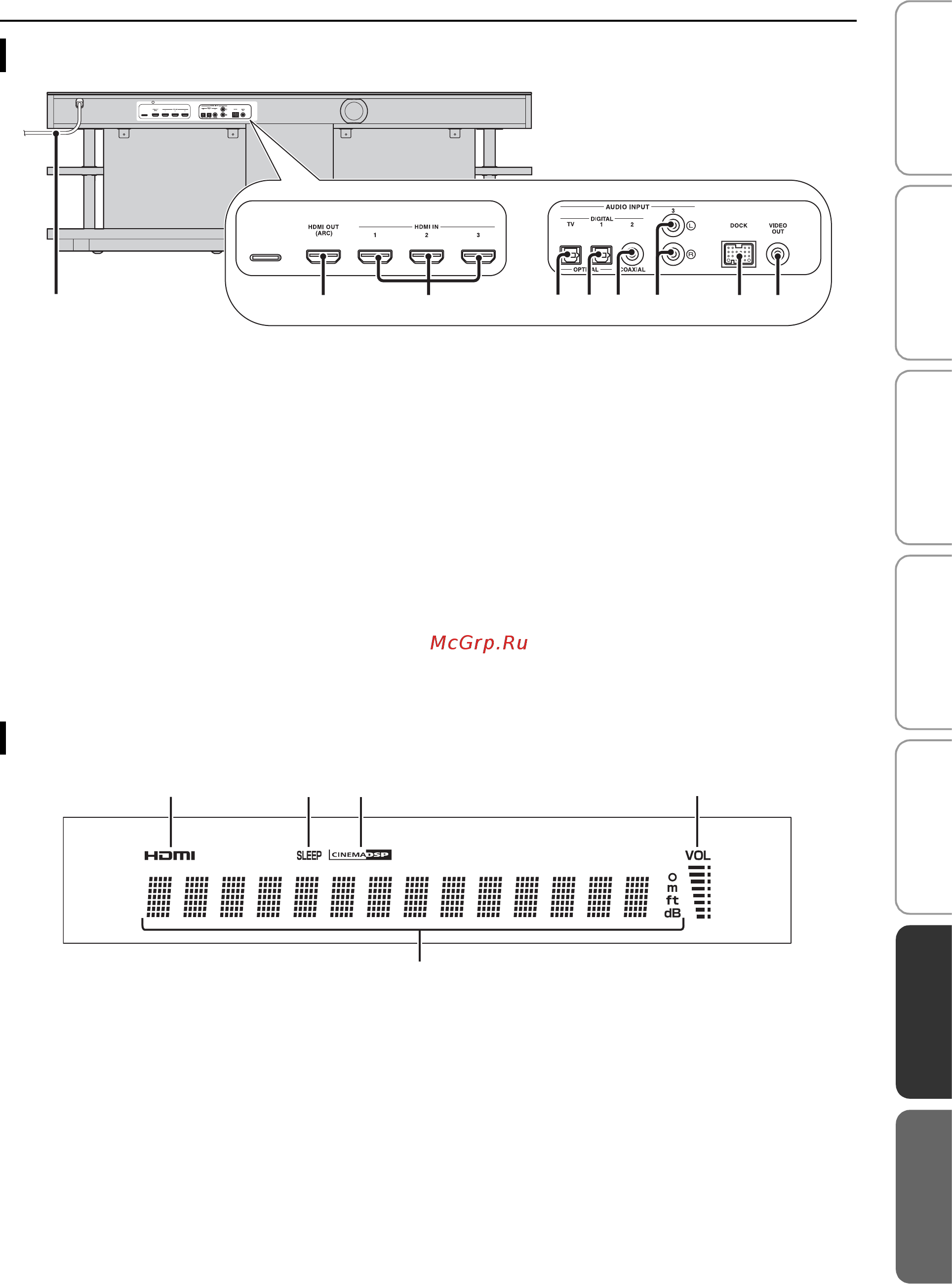

1 Силовой кабель
Для подсоединения к розетке переменного тока.
(стр. 8)
2 Гнездо HDMI OUT (ARC)
Для подключения телевизора и внешних компонентов,
совместимых с HDMI. (стр. 8)
3 Гнездо HDMI IN
Для подключения проигрывателя дисков Blu-ray,
радиоприемника и игровой приставки, совместимых с
HDMI. (стр. 8, 9)
4 Гнездо (TV) цифрового входа OPTICAL
Служит для подключения оптического кабеля к
телевизору. (стр. 8)
5 Гнездо 1 цифрового входа OPTICAL
Служит для подключения оптического кабеля к
внешним компонентам. (стр. 9)
6 Гнездо 2 цифрового входа COAXIAL
Служит для подключения цифрового штырькового
аудиокабеля к внешним компонентам. (стр. 9)
7 Гнездо AUDIO INPUT 3
Служит для подключения аналогового кабеля к
внешним компонентам. (стр. 9)
8 Терминал DOCK
Для подключения дополнительных универсальной док-
станции для iPod, беспроводной системы для iPod/iPhone
и беспроводного аудиоресивера Bluetooth компании
Yamaha. (стр. 29, 30)
9 Гнездо VIDEO OUT
Для подключения входного видеогнезда телевизора для
воспроизведения видео в iPod/iPhone. (стр. 8)
1 Индикатор HDMI
Загорается при входе сигнала HDMI.
2 Индикатор SLEEP
Загорается при установленном таймере сна. (стр. 27)
3 Индикатор CINEMA DSP
Высвечивается при выборе программы звукового поля
(стр. 22).
4 Индикатор VOL
Указывает текущий уровень громкости. (стр. 20)
5 Многофункциональный дисплей
Отображение информации в алфавитно-цифровом
представлении.
Отображение компонентов воспроизведения и текущего
выхода звука, если включено питание.
Задняя панель
4 5 6 7
1
2 8 93
YRS-1100
Дисплей передней панели
12
5
34
