Начало работы 6

Подготовка 6

Поставляемые принадлежности 6

My surround 7

Перед установкой изделия 7

Подключение исходные настройки 7

Установка 7

Устранение неисправностей 7

Примеры установки 8

Установка изделия 8

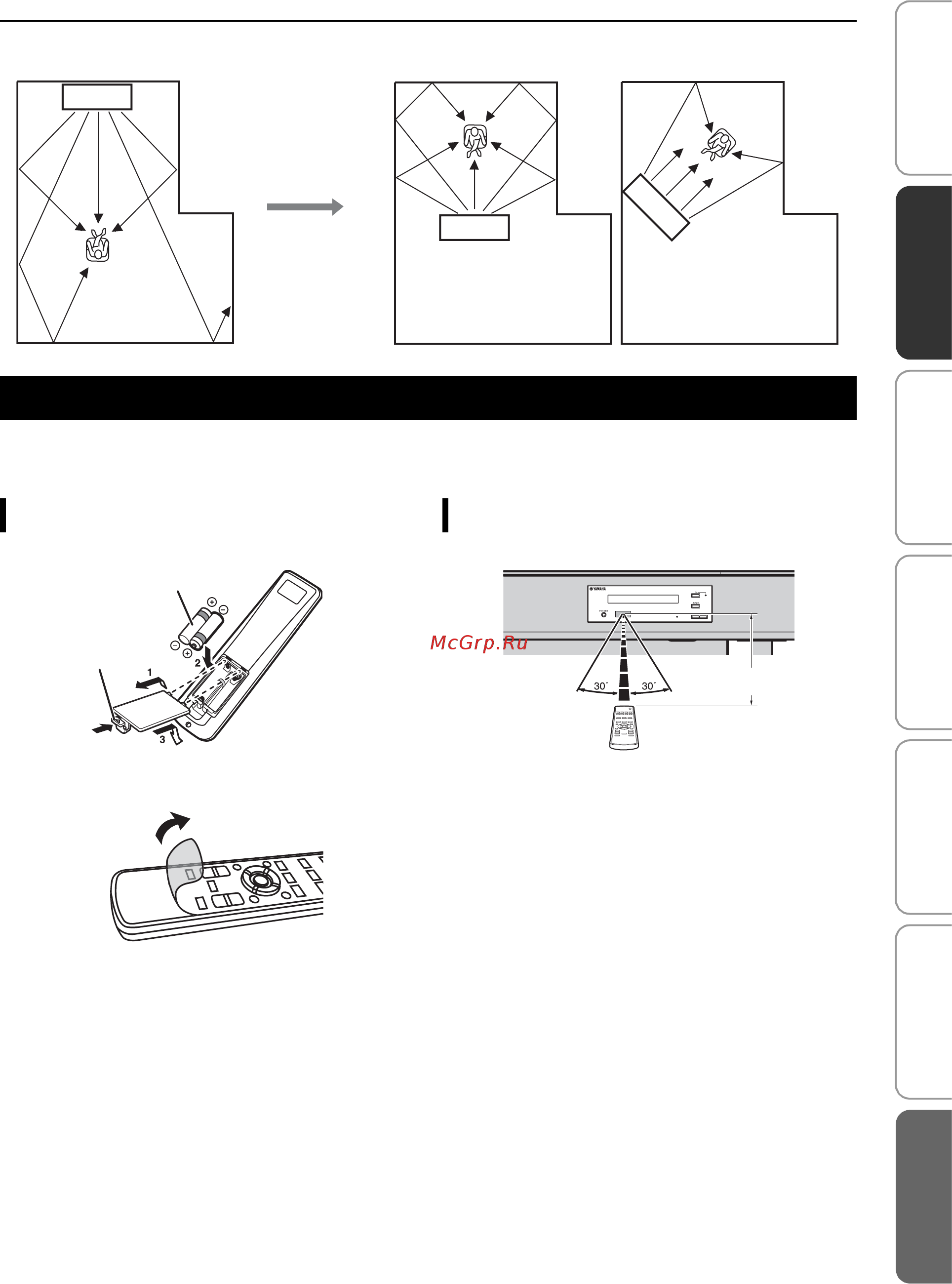

Диапазон управления 9

Перед установкой батареек или использованием пульта ду обязательно прочтите меры предосторожности при работе с пультом ду и обращении с батарейками в разделе предупреждение внимательно прочитайте это перед использованием аппарата 9

Подготовка пульта ду 9

Установка 9

Установка батареек 9

Установка в непрямоугольной комнате установите аппарат таким образом чтобы звуковые лучи могли отражаться от стен 9

Подключение телевизора и проигрывателя дисков blu ray 10

Подключения 10

Аналоговый стереофонический аудиокабель дополнительно 11

Воспроизведение 11

Кабель hdmi дополнительно 11

О данном изделии русский 11

Подготовка 11

Подключение игровой приставки или тюнера 11

Установки 11

Устранение неисправностей 11

Цифровой штырьковый аудиокабель поставляется 11

Выбор языка для отображения меню 12

Исходные настройки 12

Intellibea 13

Автоматическая настройка подходящих эффектов окружающего звука intellibeam 13

В данном изделии применены функции оптимизации лучей и звука с использованием микрофона intellibeam которые позволяют избежать сложной настройки и выполнить точную регулировку звука чтобы он наилучшим образом соответствовал условиям прослушивания эти две функции называются 13

Воспроизведение 13

Данная функция используется для оптимизации задержки лучей громкости и качества чтобы данные параметры наилучшим образом соответствовали условиям прослушивания данное изделие выполняет эти две автоматические оптимизации с помощью прилагаемого микрофона intellibeam 13

Данная функция используется для оптимизации угла лучей таким образом чтобы он наилучшим образом соответствовал условиям прослушивания 13

Данный аппарат создает звуковое поле путем отражения звуковых лучей от стен комнаты для прослушивания и расширения связи всех каналов вместо расположения колонок характерного для других аудиосистем для получения наилучшего звучания данного аппарата требуется настроить угол лучей 13

О данном изделии русский 13

Подготовка 13

Установка микрофона intellibeam 13

Установки 13

Устранение неисправностей 13

Включите изделие и телевизор 14

Использование функции авто настройка intellibeam 14

Переключите вход телевизора на video input 1 пример 14

Подключите прилагаемый микрофон intellibeam к гнезду intellibeam mic 14

Авто настройка 15

Авто настройка завершена 15

Нажмите кнопку enter для подтверждения результатов 15

Результаты авто настройки 15

Уберите микрофон intellibeam 15

Авто настройка с помощью меню установок 16

Выполните шаги 4 5 и 6 раздела использование функции авто настройка intellibeam стр 13 16

Нажмите чтобы выбрать один из приведенных ниже элементов а затем нажмите клавишу enter 16

Подключите микрофон intellibeam к данному изделию после отображения экрана авто настройка подготовка и контроль 16

После завершения настройки отключите микрофон intellibeam 16

Расположите микрофон intellibeam и нажмите кнопку setup 16

С помощью кнопок выберите пункт авто настройка а затем нажмите кнопку enter 16

Воспроизведение 17

Исходные настройки 17

Ошибка e 1 пожалуйста протестируйте в более тихих условиях 17

Ошибка e 2 микрофон не обнаружен пожалуйста подключите микрофон и повторите 17

Ошибка e 3 определена некорректная операция пожалуйста повторите 17

Ошибка e 4 пожалуйста проверьте положение микрофона микрофон должен быть установлен спереди от проектора 17

Ошибка e 5 пожалуйста проверьте положение микрофона микрофон должен быть установлен на расстоянии не менее 1 м от проектора и повторите 17

Ошибка e 6 уровень принимаемого тест сигнала слишком слабый пожалуйста проверьте позицию и подключение микрофона и повторите 17

Ошибка e 7 неизвестная системная ошибка пожалуйста выключите и повторите 17

Ошибка e 8 подключены наушники пожалуйста отключите наушники и повторите 17

При появлении на экране телевизора сообщения об ошибке просмотрите перечень ошибок чтобы устранить проблему а затем выполните описанную ниже процедуру ошибка e 1 нажмите кнопку enter чтобы запустить процедуру авто настройка еще раз чтобы продолжить измерение нажмите кнопку ошибка e 7 нажмите кнопку чтобы переключить данное изделие в режим ожидания а затем запустите процедуру авто настройка еще раз после включения изделия другие ошибки нажмите кнопку return чтобы отменить операцию а затем снова запустите процедуру авто настройка если проблему трудно устранить настройте параметры вручную в меню установок стр 32 17

Причина способ устранения 17

Сообщения об ошибках процедуры авто настройка 17

Сохранение настроек 18

Сохранение нескольких результатов измерения функция настройки памяти 18

Загрузка настроек 19

Если телевизор поддерживает функцию управления через интерфейс hdmi например соединение regza и подключен к гнезду hdmi out arc данного изделия то для управления данным изделием можно использовать пульт ду телевизора 20

Исходные настройки 20

Управление изделием с помощью пульта ду телевизора 20

Что означает управление через интерфейс hdmi 20

Изменение способа подключения и подключенных компонентов 21

Настройка функции управления через интерфейс hdmi 21

Регистрация компонентов hdmi в телевизоре 21

Основные операции воспроизведения 22

Функции воспроизведения 22

Автоматическая регулировка уровня громкости univolume 23

Воспроизведение форматов с цифровым сжатием mp3 wma и т д с улучшенным звуком compressed music enhancer 23

Настройка баланса громкости 23

Настройка звука в соответствии с личными предпочтениями 23

Переключение звука между стереофоническим и окружающим звуком 23

Воспроизведение реалистичного окружающего звука cinema dsp 24

Нажмите кнопку surround чтобы переключиться в режим окружающего звучания 24

Нажмите нужную кнопку cinema dsp несколько раз 24

Для выхода из меню нажмите кнопку setup 25

Изменения типа вывода аудио для воспроизведения с окружающим звучанием 25

Используйте кнопки и кнопку enter для выбора ch out 25

Используйте кнопки и кнопку enter для выбора sound out 25

Используйте кнопки и кнопку enter для выбора sound setup 25

Нажмите кнопку setup 25

Нажмите кнопку для выбора sur 25

Нажмите кнопку чтобы выбрать количество выводимых каналов 25

С помощью кнопок выберите требуемый способ вывода звука 25

Выбираемый элемент для режима sur окружающий звук 26

Режимы лучей для 5 ch режимы лучей для 7 ch 26

В меню параметров выберите и установите параметр sur dec mode 27

Декодер 27

Для получения информации об использовании меню параметров см пункт настройки для каждого источника входного сигнала меню параметров на стр 27 27

Доступные декодеры и рекомендуемые источники 2 канальный 5 канальный 27

Если данное изделие воспроизводит источники 2 канального или 5 канального звука в режиме объемного звучания декодер окружающего звучания позволяет распределять их для воспроизведения в 7 канальном режиме 27

Канальный 7 канальный 27

Канальный входной источник декодер 27

Настройка декодера окружающего звучания 27

Переключая декодер можно множество эффектов окружающего звука 27

Функции воспроизведения 27

Вставьте разъем наушников в гнездо phones изделия стр 46 28

Использование полезных функций 28

Прослушивание через наушники 28

Volume trim 29

Настройки для каждого источника входного сигнала меню параметров 29

Для выбора информации перечисленной ниже используйте кнопки 30

Отображение информации о входном сигнале signal info 30

Функции воспроизведения 30

Воспроизведение ipod iphone 31

При использовании беспроводной системы для ipod дополнительная модель yid w10 31

При использовании универсальной док станции для ipod компании yamaha дополнительная модель yds 12 и т д 31

Воспроизведение компонента bluetooth 32

Воспроизведение музыки сохраненной в компонентах bluetooth переносные аудиопроигрыватели компьютеры с bluetooth и т д подключенных к беспроводному аудиоресиверу bluetooth дополнительная модель yba 10 32

О согласовании 32

Согласование 32

Функции воспроизведения 32

Подключение 33

Меню настройки 34

Процедура настройки 34

Воспроизведение 35

Категория меню подменю описание стр 35

Меню настройки 35

Список меню настройки 35

Ручная настройка 36

Установка параметров 36

Установите параметр горизонтальный угол 37

Установите параметр общая длина луча 37

Установите параметр фокусное расстояние 37

Установка лучей 37

Регулировка тембра 38

Смещение фронтальных каналов 38

Управление задержкой звучания 38

Установки сабвуфера 38

Динамич диапазон 39

Конфигурация вывода звукового луча 39

Настройка вывода звука 39

Уровень громкости каждого канала с использованием тестовых тонов 39

Выбираемый элемент 40

Выбираемый элемент tv input1 input2 input3 hdmi1 hdmi2 hdmi3 40

Выбор аудио выбор аудио для входа hdmi установите для звукового сигнала hdmi значение выкл если необходимо воспроизвести видео с гнезда hdmi in а звук с гнезда audio input 40

Используется для изменения назначения кнопок для входных гнезд аппарата будет установлен звук выбранного источника в соответствии с назначением кнопок для каждого гнезда 40

Меню настройки 40

Назначение входов 40

Подменю hdmi1 hdmi2 hdmi3 выбираемый элемент выкл вкл 40

Подменю настройка по умолчанию гнездо аудиовхода 40

Hdmi управление 41

Ввод оригинального названия 41

Выбор названия из шаблонов 41

Компонент воспроизведения звука 41

Настройка hdmi 41

Перенаименование входов 41

Españo 42

Françai 42

Выбор языка 42

Единицы измерения 42

Меню установки дисплея 42

Настройка дисплея передней панели 42

Установка экранного меню 42

Измените значение настройки с помощью кнопок 43

Нажмите кнопку чтобы выбрать требуемое меню на передней панели а затем нажмите кнопку enter 43

Нажмите кнопку чтобы перевести изделие в режим ожидания 43

Отпустите кнопку input на передней панели 43

Расширенная настройка 43

Удерживая кнопку input на передней панели нажмите кнопку на пульте ду чтобы включить питание 43

Общая часть 44

Устранение неисправностей 44

Автоматическая синхронизация изображения и речевых сигналов не работает несмотря на то что для параметра авто lip sync установлено значение вкл 45

Изображение не отображается на экране телевизора 45

Не отображается экран меню данного изделия 45

Неисправность причина способ устранения 45

Непостоянные эффекты окружающего звучания 45

Отсутствует звук от внутреннего сабвуфера 45

После нажатия кнопки на дисплее передней панели появляется надпись not available 45

Пульт ду 45

Пульт ду не работает и или работает неправильно 45

Системные настройки изменяются автоматически 45

Устранение неисправностей 45

Функция управления через интерфейс hdmi работает неправильно 45

Цифровое или высокочастотное оборудование создает помехи 45

Charging 46

Connect error 46

Connected 46

Disconnected 46

Ipod iphone 46

Low battery 46

Unable to play 46

Unknown ipod 46

Примечание 46

Смотрите стр 46

Сообщение описание способ устранения 46

Устранение неисправностей 46

Bluetooth 47

Canceled 47

Completed 47

Connected 47

Disconnected 47

Not available 47

Not found 47

Searching 47

Воспроизведение 47

Перезапуск изделия 47

Примечание 47

Сообщение описание способ устранения 47

Устранение неисправностей 47

Органы управления и функции 48

Передняя панель 48

6 7 1 2 8 9 3 49

Гнездо 1 цифрового входа optical 49

Гнездо 2 цифрового входа coaxial 49

Гнездо audio input 3 49

Гнездо hdmi in 49

Гнездо hdmi out arc 49

Гнездо tv цифрового входа optical 49

Гнездо video out 49

Дисплей передней панели 49

Задняя панель 49

Индикатор cinema dsp 49

Индикатор hdmi 49

Индикатор sleep 49

Индикатор vol 49

Многофункциональный дисплей 49

Силовой кабель 49

Терминал dock 49

Кнопка 50

Кнопка ch level 50

Кнопка dock 50

Кнопка enhancer 50

Кнопка info 50

Кнопка menu кнопка enter кнопка кнопка кнопка 50

Кнопка mute 50

Кнопка option 50

Кнопка return 50

Кнопка setup 50

Кнопка sleep 50

Кнопка stereo 50

Кнопка subwoofer 50

Кнопка surround 50

Кнопка univolume 50

Кнопка volume 50

Кнопки выбора входа 50

Кнопки программ cinema dsp 50

Пульт ду 50

Dolby digital 51

Dolby digital plus 51

Глоссарий 51

Канал 51

Цифровой звуковой проектор 51

Частота дискретизации 51

Deep color 52

Dolby pro logic iix 52

Dolby truehd 52

Dts hd high resolution audio 52

Dts hd master audio 52

Pcm импульсно кодовая модуляция 52

X v color 52

Входное гнездо 53

Выходные гнезда 53

Динамики 53

Общая часть 53

Технические характеристики 53

Усилитель 53

Аудиосигналы которые может принимать изделие 54

Воспроизводимые видеосигнал 54

Доступная информация о сигналах 54

Совместимость сигналов hdmi 54

Цифровой аудиосигнал оптический коксиальный 54

Демонстрационного диска dvd 55

Алфавитный указатель 56

Численные значения 56

By disposing of these products and batteries correctly you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling 58

English 58

For more information about collection and recycling of old products and batteries please contact your local municipality your waste disposal service or the point of sale where you purchased the items 58

Information for users on collection and disposal of old equipment and used batteries 58

Information on disposal in other countries outside the european union 58

Limited guarantee for european economic area eea and switzerland 58

Note for the battery symbol bottom two symbol examples 58

These symbols are only valid in the european union if you wish to discard these items please contact your local authorities or dealer and ask for the correct method of disposal 58

These symbols on the products packaging and or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste for proper treatment recovery and recycling of old products and used batteries please take them to applicable collection points in accordance with your national legislation and the directives 2002 96 ec and 2006 66 ec 58

This symbol might be used in combination with a chemical symbol in this case it complies with the requirement set by the directive for the chemical involved 58

Ce symbole peut être utilisé en combinaison avec un symbole chimique dans ce cas il respecte les exigences établies par la directive pour le produit chimique en question 59

Ces symboles sont seulement valables dans l union européenne si vous souhaitez vous débarrasser de déchets d équipements électriques et électroniques ou de piles usagées veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée 59

En vous débarrassant correctement des déchets d équipements électriques et électroniques et des piles usagées vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d un traitement inapproprié des déchets 59

Français 59

Garantie limitée pour l espace économique européenne et la suisse 59

Information concernant la collecte et le traitement des piles usagées et des déchets d équipements électriques et électroniques 59

Information sur le traitement dans d autres pays en dehors de l union européenne 59

Les symboles sur les produits l emballage et ou les documents joints signifient que les produits électriques ou électroniques usagés ainsi que les piles ne doivent pas être mélangés avec les déchets domestiques habituels pour un traitement une récupération et un recyclage appropriés des déchets d équipements électriques et électroniques et des piles usagées veuillez les déposer aux points de collecte prévus à cet effet conformément à la réglementation nationale et aux directives 2002 96 ec et 2006 66 ec 59

Note pour le symbole pile deux exemples de symbole ci dessous 59

Pour plus d informations à propos de la collecte et du recyclage des déchets d équipements électriques et électroniques et des piles usagées veuillez contacter votre municipalité votre service de traitement des déchets ou le point de vente où vous avez acheté les produits 59

Anmerkung zum batteriesymbol untere zwei symbolbeispiele 60

Befinden sich diese symbole auf den produkten der verpackung und oder beiliegenden unterlagen so sollten benutzte elektrische geräte und batterien nicht mit dem normalen haushaltsabfall entsorgt werden in übereinstimmung mit ihren nationalen bestimmungen und den richtlinien 2002 96 ec und 2006 66 ec bringen sie alte geräte und benutzte batterien bitte zur fachgerechten entsorgung wiederaufbereitung und wiederverwendung zu den entsprechenden sammelstellen 60

Begrenzte garantie für den europäischen wirtschaftsraum ewr und die schweiz 60

Deutsch 60

Diese symbole gelten nur innerhalb der europäischen union wenn sie solche artikel ausrangieren möchten kontaktieren sie bitte ihre örtlichen behörden oder ihren händler und fragen sie nach der sachgerechten entsorgungsmethode 60

Dieses symbol kann auch in kombination mit einem chemischen symbol verwendet werden in diesem fall entspricht dies den anforderungen der direktive zur verwendung chemischer stoffe 60

Durch die fachgerechte entsorgung der elektrogeräte und batterien helfen sie wertvolle ressourcen zu schützen und verhindern mögliche negative auswirkungen auf die menschliche gesundheit und die umwelt die andernfalls durch unsachgerechte müllentsorgung auftreten könnten 60

Entsorgungsinformation für länder außerhalb der europäischen union 60

Für weitere informationen zum sammeln und wiederaufbereiten alter elektrogeräte und batterien kontaktieren sie bitte ihre örtliche stadt oder gemeindeverwaltung ihren abfallentsorgungsdienst oder die verkaufsstelle der artikel 60

Verbraucherinformation zur sammlung und entsorgung alter elektrogeräte und benutzter batterien 60

Användarinformation beträffande insamling och dumpning av gammal utrustning och använda batterier 61

Begränsad garanti inom ees området och schweiz 61

De symboler som finns på produkterna emballaget och eller bifogade dokument talar om att de använda elektriska och elektroniska produkterna samt batterierna inte ska blandas med allmänt hushållsavfall för rätt handhavande återställande och återvinning av gamla produkter och gamla batterier vänligen medtag dessa till lämpliga insamlingsplatser i enlighet med din nationella lagstiftning och direktiven 2002 96 ec samt 2006 66 ec 61

Denna symbol kan komma att användas i kombination med en kemisk symbol i detta fall överensstämmer den med de krav som har ställts genom direktiven för den aktuella kemikalien 61

Dessa symboler gäller endast inom eu om du vill slänga dessa föremål vänligen kontakta dina lokala myndigheter eller försäljare och fråga efter det korrekta sättet att slänga dem 61

För mer information om insamling och återvinning av gamla produkter och batterier vänligen kontakta din lokala kommun ditt sophanteringsföretag eller inköpsstället för dina varor 61

Genom att slänga dessa produkter och batterier på rätt sätt kommer du att hjälpa till att rädda värdefulla resurser och förhindra möjliga negativa effekter på mänsklig hälsa och miljö vilka i annat fall skulle kunna uppstå p g a felaktig sophantering 61

Information om sophantering i andra länder utanför eu 61

Kommentar ang batterisymbolen de två nedersta symbolexemplen 61

Svenska 61

Garanzia limitata per l area economica europea aee e la svizzera 62

Informazioni per gli utenti sulla raccolta e lo smaltimento di vecchia attrezzatura e batterie usate 62

Informazioni sullo smaltimento negli altri paesi al di fuori dell unione europea 62

Italiano 62

Noti per il simbolo della batteria sul fondo due esempi di simbolo 62

Per ulteriori informazioni sulla raccolta e il riciclaggio di vecchi prodotti e batterie prego contatti la sua amministrazione comunale locale il suo servizio di smaltimento dei rifiuti o il punto vendita dove lei ha acquistato gli articoli 62

Questi simboli sono validi solamente nell unione europea se lei desidera disfarsi di questi articoli prego contatti le sue autorità locali o il rivenditore e richieda la corretta modalità di smaltimento 62

Questi simboli sui prodotti sull imballaggio e o sui documenti che li accompagnano significano che i prodotti e le batterie elettriche e elettroniche non dovrebbero essere mischiati con i rifiuti domestici generici per il trattamento recupero e riciclaggio appropriati di vecchi prodotti e batterie usate li porti prego ai punti di raccolta appropriati in accordo con la sua legislazione nazionale e le direttive 2002 96 ce e 2006 66 ce 62

Smaltendo correttamente questi prodotti e batterie lei aiuterà a salvare risorse preziose e a prevenire alcuni potenziali effetti negativi sulla salute umana e l ambiente che altrimenti potrebbero sorgere dal trattamento improprio dei rifiuti 62

È probabile che questo simbolo sia usato in combinazione con un simbolo chimico in questo caso è conforme al requisito stabilito dalla direttiva per gli elementi chimici contenuti 62

Al disponer de estos productos y baterías correctamente ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente el cual podría surgir de un inapropiado manejo de los desechos 63

Español 63

Este símbolo podría ser utilizado en combinación con un símbolo químico en este caso el mismo obedece a un requerimiento dispuesto por la directiva para el elemento químico involucrado 63

Estos símbolos en los productos embalaje y o documentación que se acompañe significan que los productos electrónicos y eléctricos usados y las baterías usadas no deben ser mezclados con desechos hogareños corrientes para el tratamiento recuperación y reciclado apropiado de los productos viejos y las baterías usadas por favor llévelos a puntos de recolección aplicables de acuerdo a su legislación nacional y las directivas 2002 96 ec y 2006 66 ec 63

Estos símbolos sólo son válidos en la unión europea si desea deshacerse de estos artículos por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición 63

Garantía limitada para el área económica europea aee y suiza 63

Información para usuarios sobre recolección y disposición de equipamiento viejo y baterías usadas 63

Información sobre la disposición en otros países fuera de la unión europea 63

Nota sobre el símbolo de la batería ejemplos de dos símbolos de la parte inferior 63

Para mayor información sobre recolección y reciclado de productos viejos y baterías por favor contacte a su municipio local su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos 63

Beperkte garantie voor de europese economische ruimte en zwitserland 64

Deze symbolen zijn alleen geldig in de europese unie mocht u artikelen weg willen gooien neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen 64

Deze tekens op de producten verpakkingen en of bijgaande documenten betekent dat gebruikte elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen huishoudelijk afval breng alstublieft voor de juiste behandeling herwinning en hergebruik van oude producten en gebruikte batterijen deze naar daarvoor bestemde verzamelpunten in overeenstemming met uw nationale wetgeving en de instructies 2002 96 ec en 2006 66 ec 64

Dit teken wordt mogelijk gebruikt in combinatie met een chemisch teken in dat geval voldoet het aan de eis en de richtlijn welke is opgesteld voor het betreffende chemisch product 64

Door deze producten en batterijen juist te rangschikken helpt u het redden van waardevolle rijkdommen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving welke zich zou kunnen voordoen door ongepaste afvalverwerking 64

Informatie over verwijdering in ander landen buiten de europese unie 64

Informatie voor gebruikers van inzameling en verwijdering van oude apparaten en gebruikte batterijen 64

Nederlands 64

Opmerking bij het batterij teken onderkant twee tekens voorbeelden 64

Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kunt u contact opnemen met uw plaatselijke gemeente uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht 64

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек 65

Информация по утилизации в других странах за пределами европейского союза 65

Обратите внимание на знак для батареек два знака на задней стороне 65

Русский 65

Surround sound tv stand meuble tv surround 66

Yamaha YRS-2100 Bl [9/66] Установка

Содержание

Похожие устройства
