ВВЕДЕНИЕ

Из теории электромагнитного взаимодействия вихретокового датчика с

металлическими объектами известно, что сигнал приемной катушки, порождаемый

электромагнитным полем, наводимым возбуждающей обмоткой датчика,

характеризуется не только амплитудой, но и фазой, т.е., является векторной

величиной.

Величины амплитуды и фазы зависят от электрофизических параметров

объектов, таких как электропроводность, магнитная проницаемость, глубина

залегания, геометрия и т.д.

Точно описать характер взаимодействия датчика с металлическими

объектами весьма сложно, учитывая многообразие влияющих факторов. Однако

отметить некоторые общие закономерности можно.

Выше мы упомянули о том, что сигнал датчика - это векторная величина,

характеризующаяся амплитудой и фазой. Если подносить какой-либо

металлический предмет к датчику, то очевидно, что величина этого вектора

будет меняться. При этом конец вектора будет описывать на координатной

плоскости некоторые фигуры (лучи, петли и т.д.). Такие фигуры принято называть

годографами. Они наиболее полно описывают сложный характер взаимодействия

датчика с металлическими объектами.

При анализе годографов следует запомнить несколько общих правил:

 годографы небольших и средних ферромагнитных объектов располагаются

в левом квадранте (т.е. имеют отрицательный относительно вертикальной

оси угол наклона);

 годографы объектов из цветных металлов и больших

ферромагнитных объектов лежат в правом квадранте (положительный угол

наклона);

 чем больше площадь отражающей поверхности объекта и чем выше

его электропроводность, тем больше наклон годографа вправо;

 годографы средних и больших железных объектов, как правило,

имеют форму в виде петли;

 годографы объектов из цветных металлов в основном прямые;

 в правильно сбалансированном по грунту приборе вектор грунта

располагается вдоль горизонтальной оси.

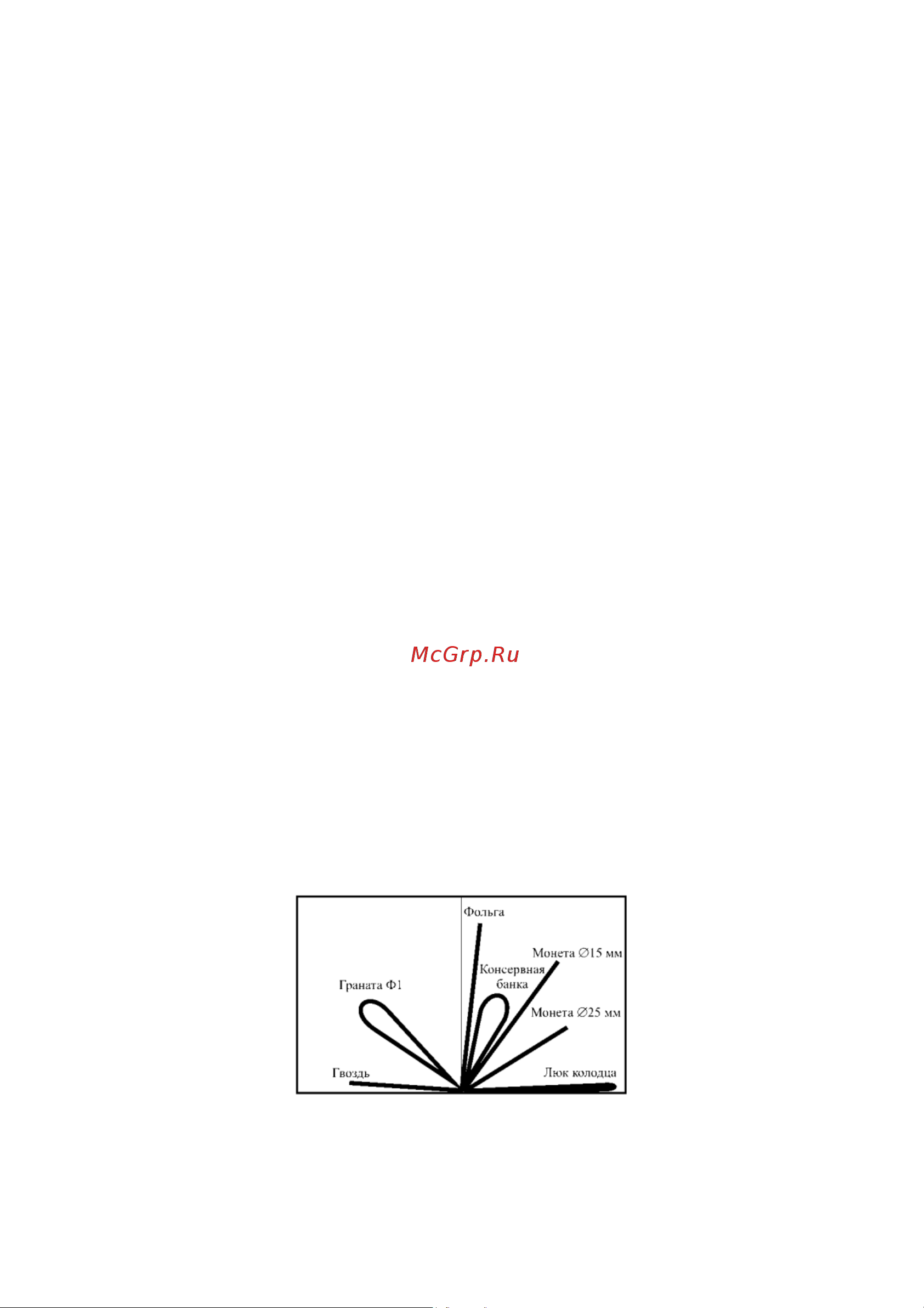

Примеры годографов некоторых объектов приведены на Рис. 1:

Рис. 1

Таким образом, анализируя форму и положение годографа на

координатной плоскости можно с определенной степенью вероятности

идентифицировать тип объекта.

Следует учесть, что приведенные примеры годографов являются
