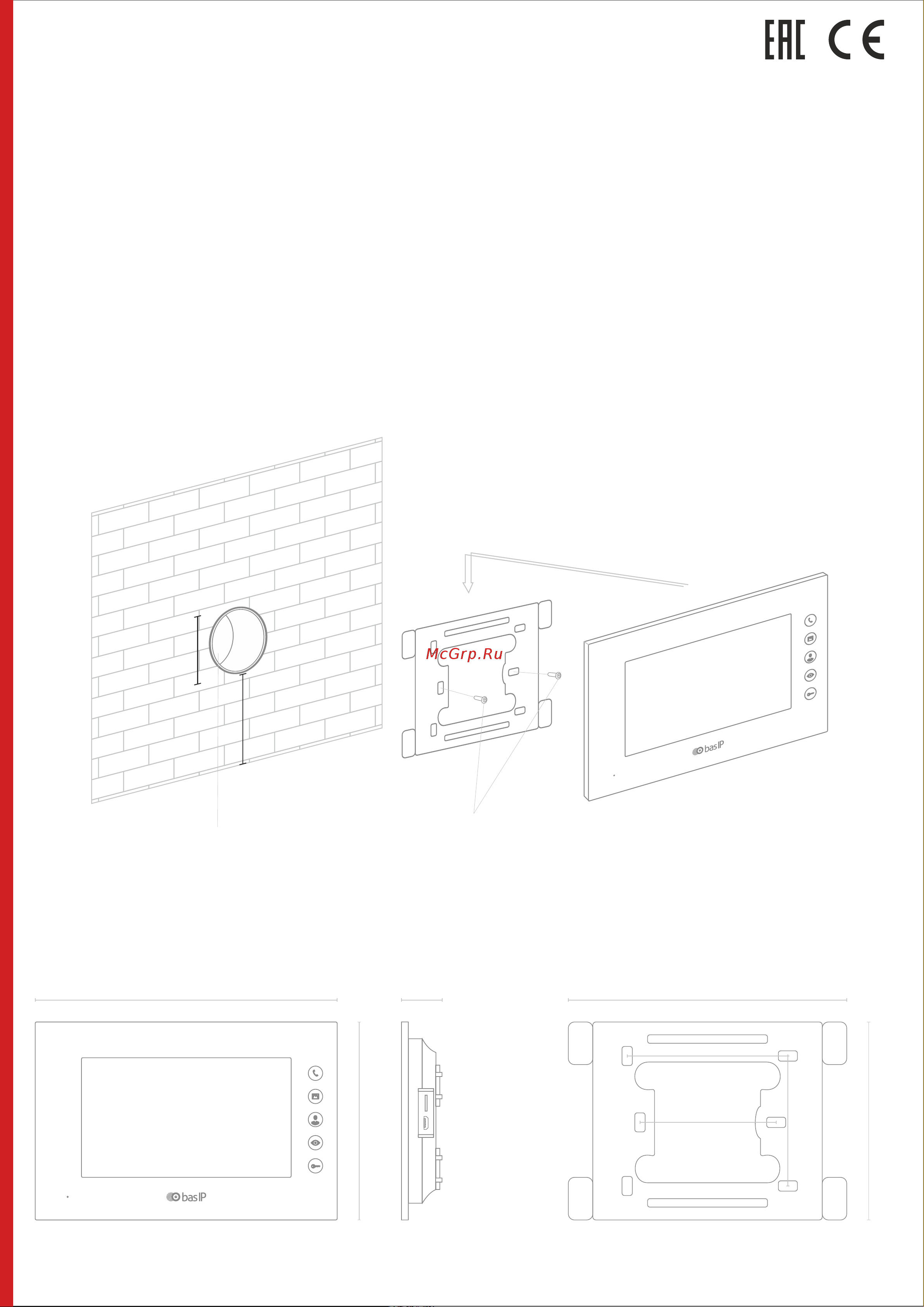

Mechanical mounting
4
Before installation of a monitor, it is necessary to drill a hole or a recess into
a wall with a 68 mm (2.68in) diameter under the standard mounting box for
a 65x45 mm (2.56x2.13in) socket. It is necessary for switching of wires and
installation of the monitor.
Attach the bracket in the outlet box using set screws and a phillips head
screwdriver.
Installation of the monitor on the bracket is done from top to bottom.
Mounting box Screws Monitor
235 mm
145 mm
18 mm
Monitor Bracket
60 mm
59 mm
117 mm
86 mm
80 mm
150-
160 cm
68
mm
EAN: 5060514913994 (WHITE)EAN: 5060514914007 (BLACK)
