7
Рус
Проверка комплектности продукта
Перед установкой монитора обязательно нужно проверить его
комплектность и наличие всех компонентов.
В комплект монитора входит:
Монитор
Инструкция по установке
Кронштейн для настенной установки
Комплект проводов с коннекторами для подключения шлейфов
сигнализации, кнопки звонка и домашней автоматики
Резисторы для шлейфов сигнализации
Установочные винты
1 шт.
1 шт.
1 шт.
1 шт.
8 шт.
2 шт.
После проверки комплектности устройства можно переходить
к подключению монитора.
Для подключения понадобится:
Электрическое подключение
Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору
или к обычному коммутатору/маршрутизатору.
Рекомендации по длине кабеля
Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,
согласно стандарта IEEE 802.3.
Блок питания на +12 Вольт, 2 Ампера, если PoE нет.
Должны быть подведены провода для подключения шлейфов
сигнализации и домашней автоматики (опционально).
SH-46T / SH-47T

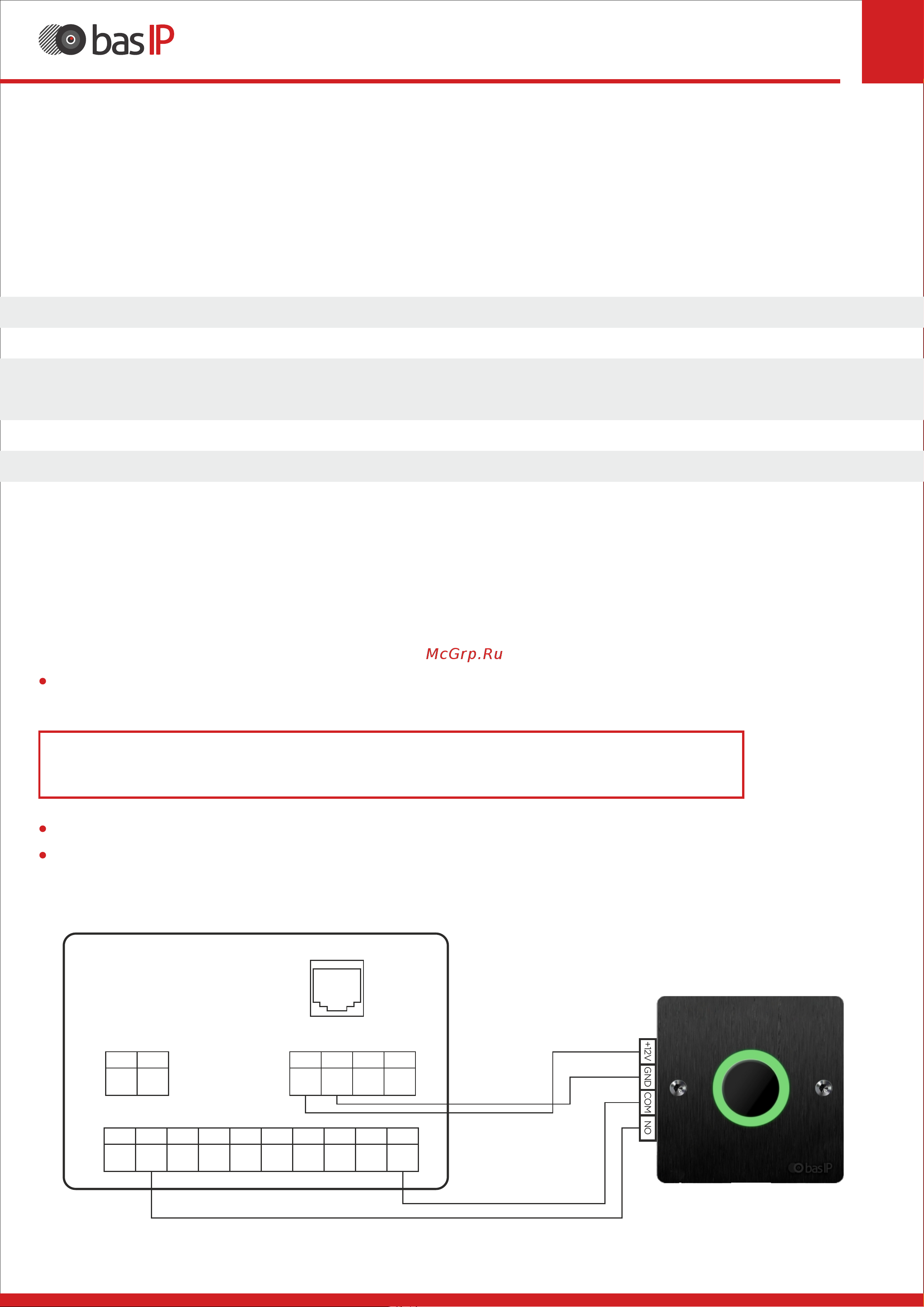

Схема подключения основных элементов к монитору
1
2
Питание
+12V
GND
LAN (PoE)
RS485
1
2 3
4
+12V
GND
485+ 485-
1
2
3
4
5
6 7 8 9 10
GND
+Us
AL1 AL2 AL3 AL4 AL5 AL6 AL7
AL8
+12V
GND COM NO
Динамик / Сигнализация
Звонок
