11

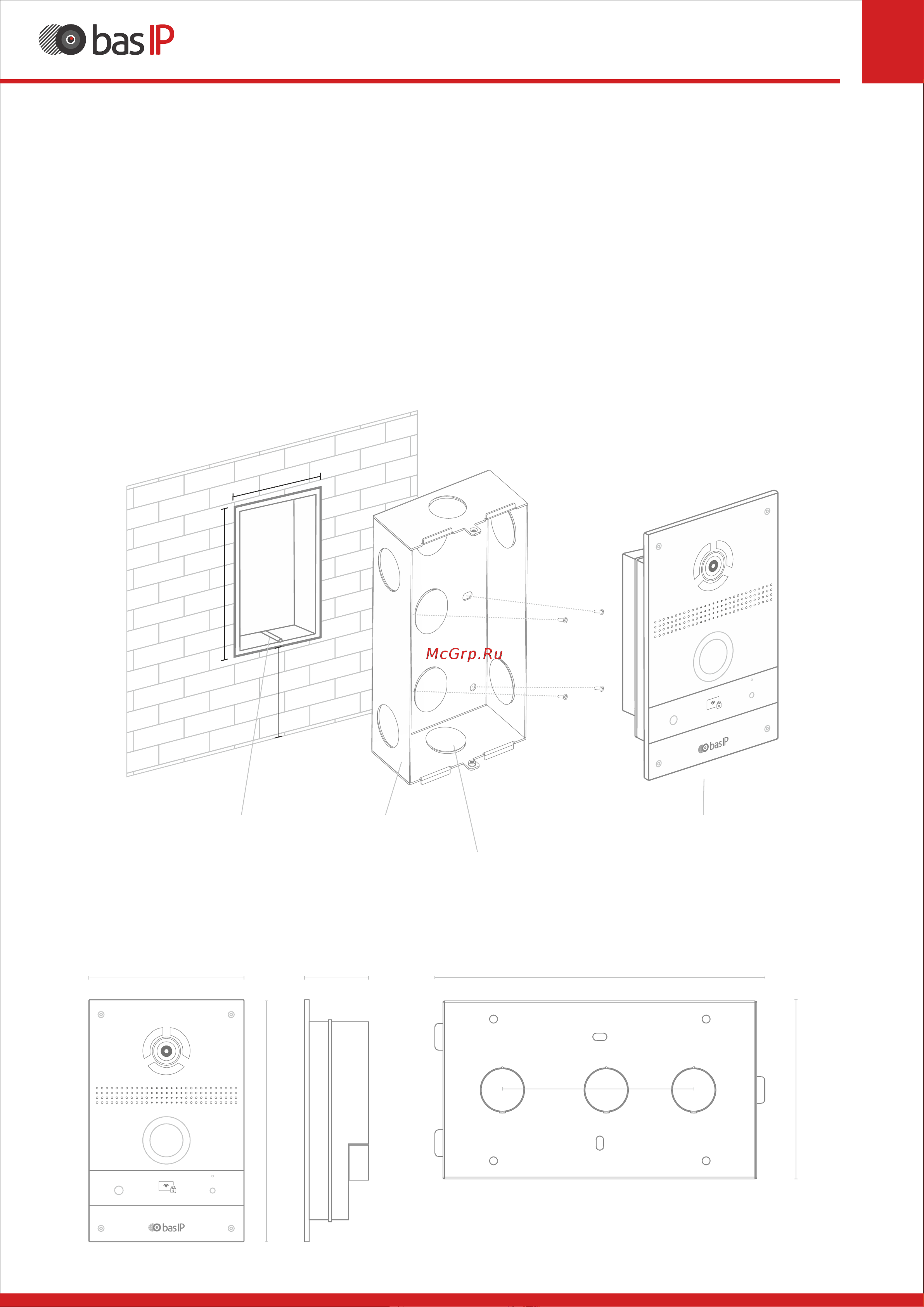

Механический монтаж
Внимание: отверстие в нижней части кронштейна предназначено для
слива попавшей воды. Не закрывайте его специально. Также необходимо
выполнить сливной желоб внизу ниши, который будет служить для отвода
воды наружу.
Перед монтажом вызывной панели нужно предусмотреть отверстие или
углубление в стене с размерами 110 х 183 х 60 мм (для врезного монтажа).
Также необходимо предусмотреть подвод кабеля для дополнительных
модулей и локальной сети.
Желоб
110 мм
183 мм
130-
145 см
Кронштейн Вызывная панель
Отверстие для стока попавшей воды.
Не закрывайте пожалуйста при монтаже.
Ширина: 20 мм
Глубина:58 мм
Вызывная панель
125 мм
199 мм
48 мм
Кронштейн
Рус
181 мм
108 мм
