EAN: 5060514914212 (BLACK)
EAN: 5060514914229 (GOLD)
EAN: 5060514914236 (SILVER)

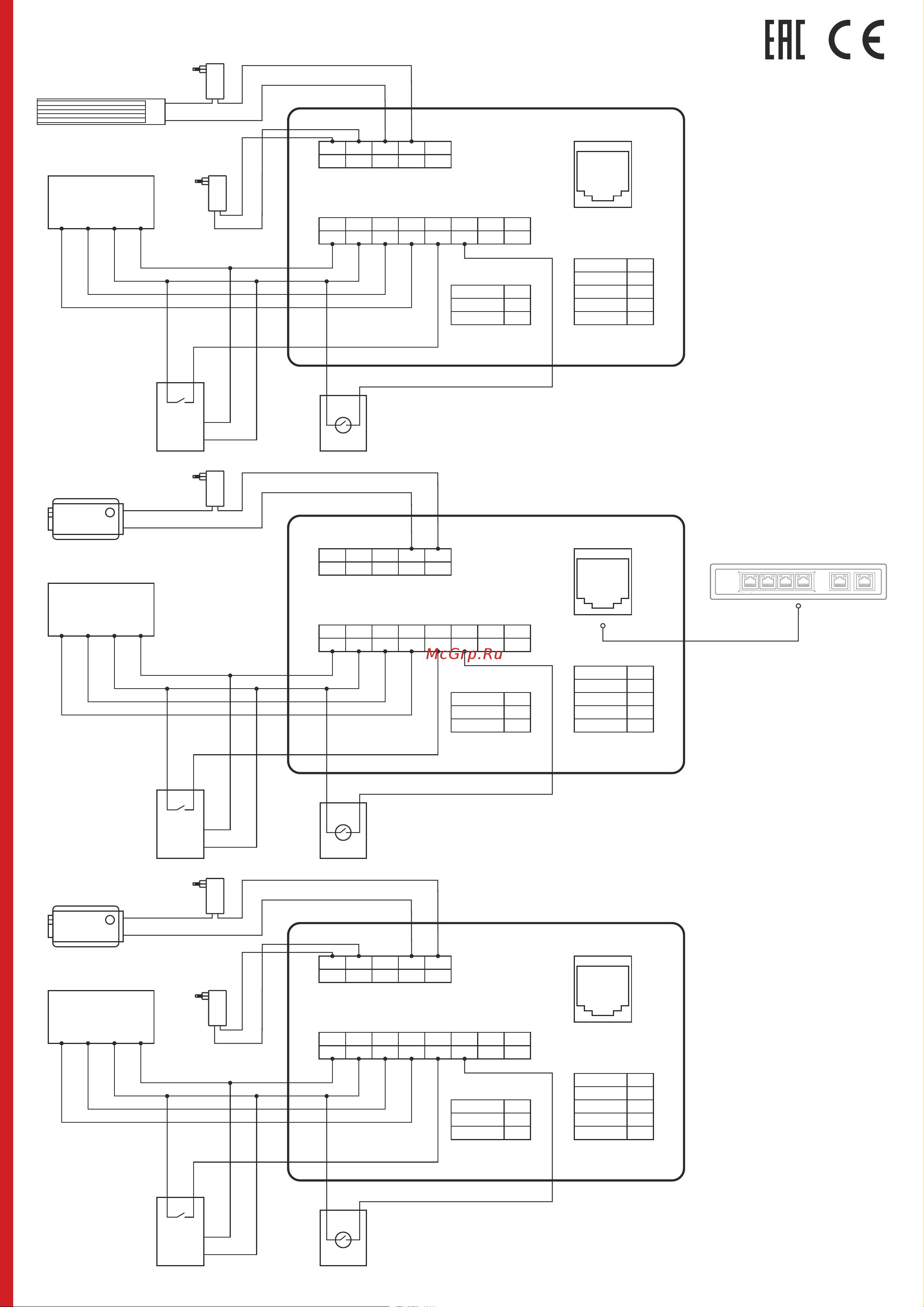

Connection scheme of electromagnetic lock
using third-party power supply
+12V
DC
Electromagnetic Lock
-
+
LAN (PoE)
1 2 3
+12V NC
Supply / Relay Outputs
4 5
GND NOCOM
1 2 3
+12V 485+
RS485 / Exit Button / Door Sensor
4 5
GND EXIT485-
6
DS
7 8
DINFIN
RS-232
Green
Black
RX
GND
White TX
Wiegand Out
Yellow
Orange
WD0
WD1
Blue BIP
Red
Brown
+5V
GND
SH-42
(optional)
GND
+12V
Door Sensor
SH-45
Exit Button
+12V
DC
-
+
Connection scheme of electromechanical lock
using PoE Switch
+12V
DC
Electromechanical
lock
-
+
PoE
PoE Switch
1 2 3 4 LINK PWR PWRLINK
UP LINK UP LINKLINK PoE
PoE Switch
LAN (PoE)
1 2 3
+12V NC
Supply / Relay Outputs
4 5
GND NOCOM
1 2 3
+12V 485+
RS485 / Exit Button / Door Sensor
4 5
GND EXIT485-
6
DS
7 8
DINFIN
RS-232
Green
Black
RX
GND
White TX
Wiegand Out
Yellow
Orange
WD0
WD1
Blue BIP
Red
Brown
+5V
GND
SH-42
(optional)
GND
+12V
Door Sensor
SH-45
Exit Button
Connection scheme of electromechanical lock
using third party power supply
+12V
DC
-
+
LAN (PoE)
1 2 3
+12V NC
Supply / Relay Outputs
4 5
GND NOCOM
1 2 3
+12V 485+
RS485 / Exit Button / Door Sensor
4 5
GND EXIT485-
6
DS
7 8
DINFIN
RS-232
Green
Black
RX
GND
White TX
Wiegand Out
Yellow
Orange
WD0
WD1
Blue BIP
Red
Brown
+5V
GND
SH-42
(optional)
GND
+12V
Door Sensor
SH-45
Exit Button
+12V
DC
-
+
Electromechanical
lock
