5
Eng

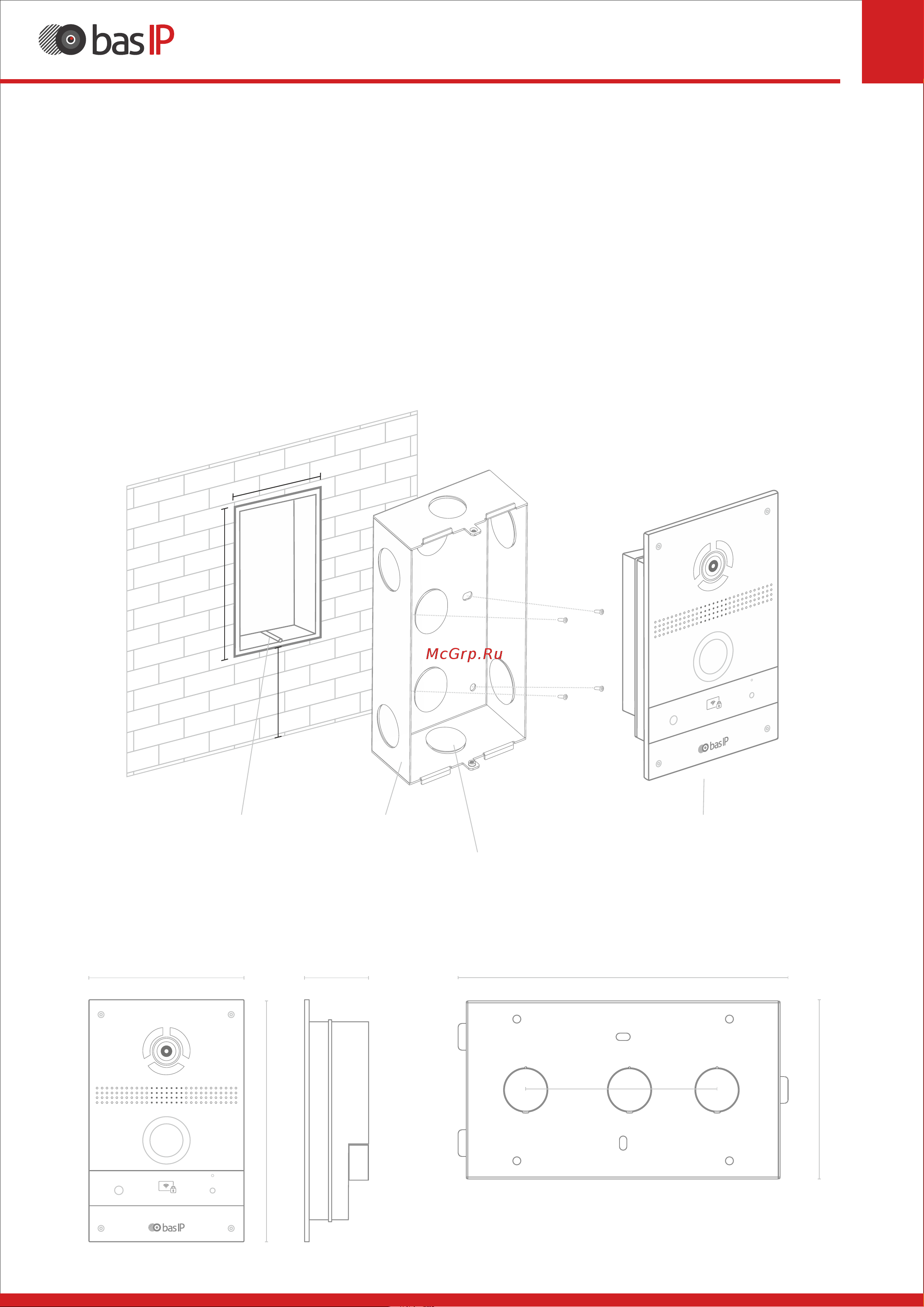

Mechanical mounting
Before mounting the entrance panel, a hole or recess in the wall with
dimensions of 110 х 183 х 60 mm (for flush mounting) must be provided.
It is also necessary to provide supply of a power cable, additional modules and
the local network.
Attention: the hole at the bottom is designed to drain the water. Do not
intentionally close it. Also it is necessary to make a drain for water at the
bottom of the niche which will serve to divert water out.
Niche
110 mm
183 mm
13
0-
14
5
cm
Flush Bracket Outdoor Panel
A hole for water flow.
Please do not close during installation.
Width: 20 mm
Depth: 58 mm
Outdoor Panel
125 mm
199 mm
48 mm
Flush Bracket
181 mm
108 mm
108 mm
