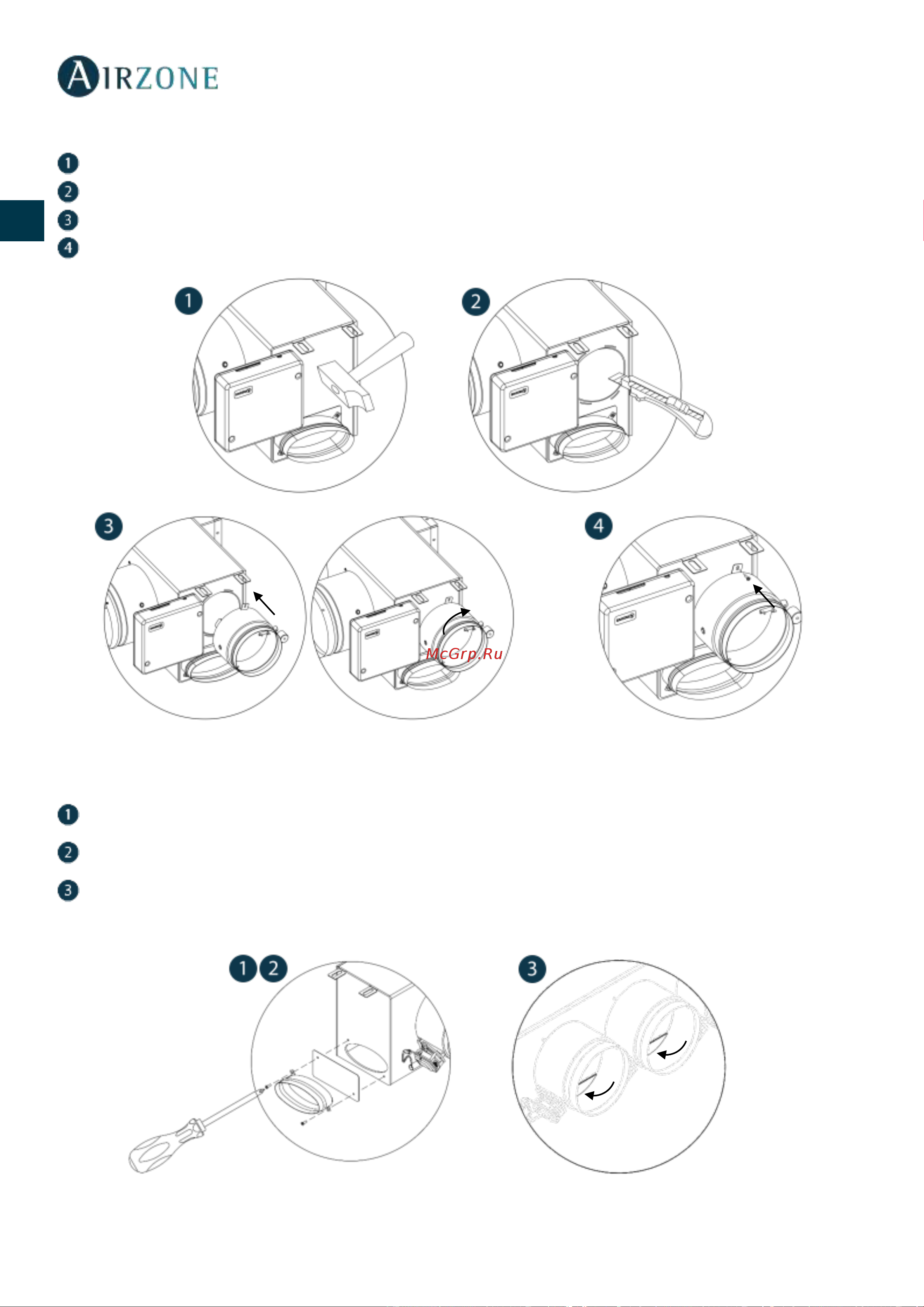

MONTAJE DE COMPUERTA BYPASS
Mediante un golpe seco retire el área precortada de los laterales correspondiente al bypass.
Mediante una cuchilla, retire el aislante que cubre la zona del bypass y descubra las ranuras de fijación del bypass.
Encaje la compuerta de bypass en las ranuras y gire de izquierda a derecha hasta llevar al tope.
Fije la compuerta bypass al plenum mediante un tornillo rosca-chapa (Ø: 3.9mm).
MONTAJE DE TOMA DE AIRE DE VENTILACIÓN
Retire el cuello elíptico fijado mediante tornillos.
Retire la chapa de protección que cubre la toma de aire exterior y vuelva a fijar el cuello elíptico.
Doble o corte la tapa que se encuentra en la parte inferior de las compuertas de impulsión para permitir el paso de aire.
