4 Nederlands

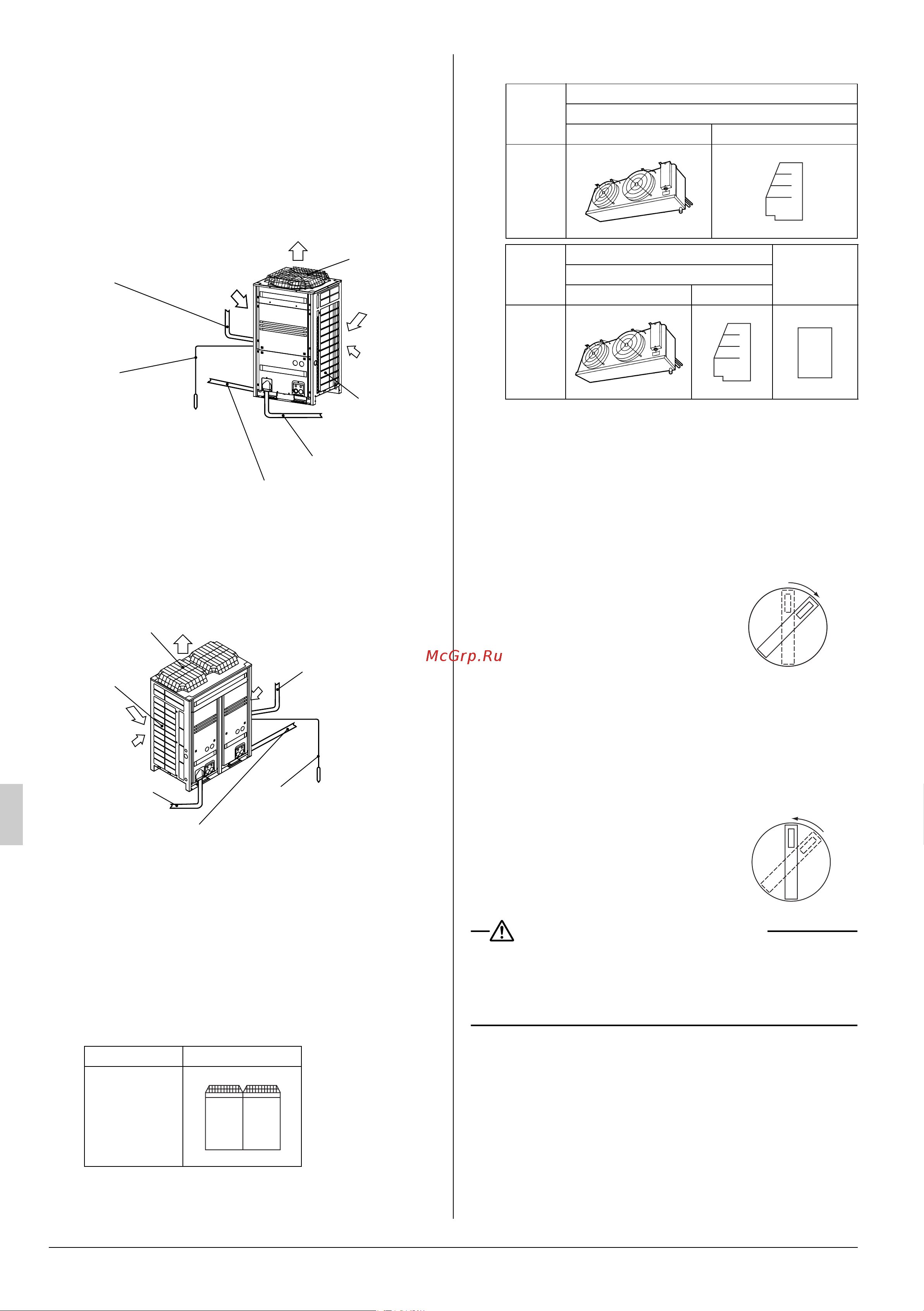

2. BENAMING VAN DE ONDERDELEN
2-1
In geval van de
LRLEQ5AY1(E), LRLEQ6AY1(E),
LRLEQ8AY1(E), LRLEQ10AY1(E),
LRLEQ12AY1(E), LRMEQ5AY1(E),
LRMEQ6AY1(E), LRMEQ8AY1(E),
LRMEQ10AY1(E), LRMEQ12AY1(E)
2-2 In geval van de
LRLEQ15AY1
(E)
, LRLEQ20AY1
(E)
,
LRMEQ15AY1
(E)
, LRMEQ20AY1
(E)
3. SYSTEEMCONFIGURATIE
De condensatie-unit heeft de volgende systeemcon-
figuratie:
3-1 Luchtgekoelde condensatie-unit
3-2 Andere configuratie-apparatuur
Voor de andere configuratie-apparatuur wordt u
verwezen naar de handleiding van de betref-
fende apparatuur.
4. BEDIENINGSAANWIJZINGEN
Voorbereidingen
• Schakel alle configuratie-
apparatuur in.
• Zorg dat u de stroom
inschakelt minimaal 6 uur
voordat de werking van de
apparatuur wordt gestart,
om beschadiging van de
machineonderdelen te voorkomen.
1. Zet de START schakelaar van de buitenunit op
AAN.
Stoppen
2. Zet de START schakelaar
van de buitenunit op UIT.
VOORZORGSMAATREGELEN
Het apparaat moet een stopproces doorlopen
voordat de stroom is uitgeschakeld.
Zorg dat u de stroomonderbreker uitzet nadat u de
START schakelaar hebt afgezet.
Opmerking:
• Het gebruik van een afstandsbedieningsschake-
laar wordt aanbevolen als de werking van het
apparaat vaak wordt gestopt.
Neem contact op met uw dealer voor de montage
van een afstandsbedieningsschakelaar.
Naam Buitenunit
Vorm
Stroomtoevoerkabels
(naar een speciale
aardlekschakelaar)
Luchtuitlaat
Ventilator
Luchtinlaat
Warmtewisselaar
(aluminium vin)
Verbindingsbekabeling
Koelmiddelleiding
Aardkabel
Een kabel die het
systeem beveiligt door
verbinding van de
buitenunit met aarde, ter
voorkoming van een
elektrische schok of
brand als gevolg van
elektrische lekkage.
Luchtuitlaat
Ventilator
Luchtinlaat
Warmtewisselaar
(aluminium vin)
Verbindingsbekabeling
Koelmiddelleiding
Stroomtoevoerkabels
(naar een speciale
aardlekschakelaar)
Aardkabel
Een kabel die het systeem
beveiligt door verbinding van de
buitenunit met aarde, ter
voorkoming van een elektrische
schok of brand als gevolg van
elektrische lekkage.
Naam
Binnenunit
Koelen
Unitkoeler Ombouw
Vorm
Naam
Binnenunit
Ontdooiing-
bediening-
spaneel
Vriezen
Unitkoeler Ombouw
Vorm
UIT
AFSTANDSBEDIENING
AAN
Starten van het apparaat
AFSTANDSBEDIENING
Stoppen van het apparaat
UIT AAN
06_NL_3P248411-1.fm Page 4 Wednesday, May 27, 2009 10:55 AM
