9 Portugues
Padrões de utilização
10-3-2 Seleção, instalação, falhas de tra-
balho especificadas abaixo e outras
falhas
Nota: Itens marcados com asterisco mostram exem-
plos concretos.
1. Falhas de selecção de modelo
• Um modelo não adequado para aplicações de
armazenagem é seleccionado.
∗ A refrigeração de produtos não chega às tem-
peratura de armazenagem alvo.
• Excesso ou insuficiência de carga julgado pelo
revendedor.
∗ A frequência de parada é 6 ou mais vezes por
hora, ou a temperatura ajustada de refriger-
ação não é alcançada.
2. Falha de instalação (Problemas de instalação
e ambientais)
• A unidade não está instalada sobre um plano
horizontal estável.
∗ A unidade não esta fixada seguramente.
• As condições ambientais do local de instalação
diferem das condições atmosféricas normais.
∗ Ambiente de ar salgado, lado da costa, ambi-
ente de névoa de óleo, lado de exaustão da
cozinha, outros ambientes com gás corrosivo
e névoa adesiva.
• O local de instalação tinha má ventilação e dis-
sipação de calor.
∗ A máquina sugou ar de exaustão novamente.
3. Falha de trabalho
• O interior da tubulação não foi secado a vácuo
suficientemente.
∗ Obstrução das áreas finas da tubulação
causada por congelamento.
• O interior da tubulação não foi hermético sufi-
cientemente.
∗ Vazamento de gás refrigerante.
• O interior da tubulação foi contaminado com
substância estranha.
∗ Obstrução das áreas finas da tubulação.
• A unidade foi afectada adversamente pelo tra-
balho de modificação local.
∗
Utilização da unidade além da faixa de temper-
atura de operação como resulta da modificação
local.
• Acidente resultante da manipulação inade-
quada da unidade sob trabalho de instalação.
∗ Afrouxamento ou instabilidade do painel
externo ou danos de quebra ou torcimento da
tubulação.
4. Falha operacional
• Os ajustes de temperatura para objectos arma-
zenados estavam errados.
∗ Armazenagem de vegetais a temperaturas
abaixo de 0°C.
• A manutenção periódica da unidade foi
desconsiderada.
∗ Obstrução do intercambiador de calor de ar,
geração de ferrugem de cada parte, vaza-
mento de gás e congelamento da unidade
interna (caixa e refrigerador da unidade).
5. Outros
• Melhoramentos recomendados pelo revende-
dor antecipadamente não realizados.
∗ Arranque e parada simultânea de várias
unidades.
• Acidentes foram causados por desastre natural
ou fogo.
∗
Danificação a partes eléctricas causadas por
raios.
• Houve outros problemas de instalação e oper-
acionais além do senso comum.
∗ Utilização da unidade sem trabalho de isola-
mento de calor na tubulação.
• Trabalho executado sem manter as seguintes
restrições de caída.
<Restrições de caixa>
· A instalação da válvula de expansão ter-
mostática e da válvula solenóide de forneci-
mento de líquido (ambas para R410A) em
base de caixa.
Isolamento térmico ou tubo sensor da válvula
de expansão termostática deve ser isolado
termicamente.
·
Instale caixas no mesmo peso se caixas forem
conectadas a uma única unidade externa.

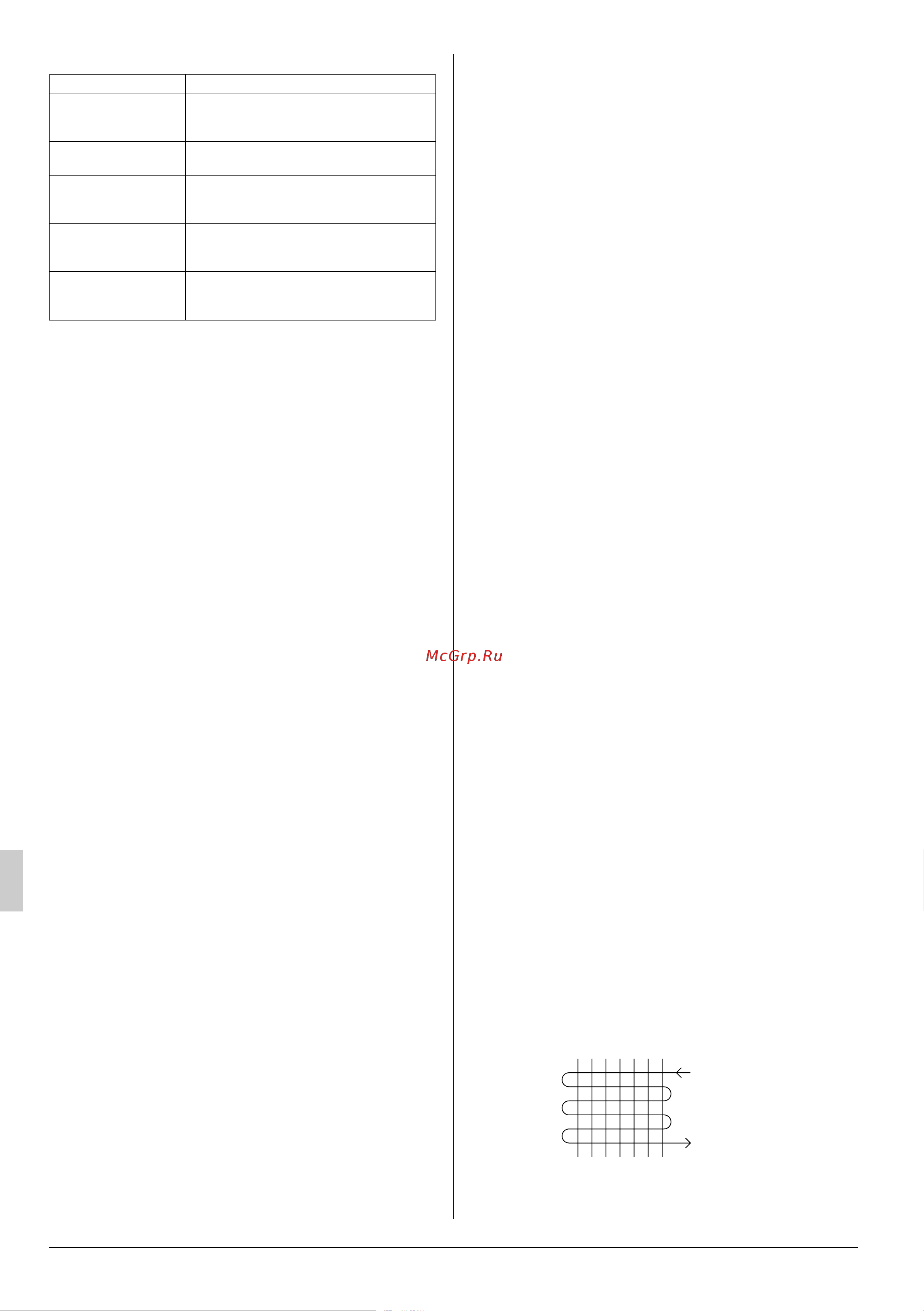

· Confirme que a saída da tubulação usada
para o intercambiador de calor está para
baixo (como ilustrado a seguir).
Item Padrões de utilização
Alimentação
Flutuação da volta-
gem
Dentro de ±10% da voltagem nominal
Faixa de temperatura
externa
–15°C~43°C
Comprimento da
tubulação de conexão
Dentro de 130 m MT (Temperatura
Média)
Dentro de 70 m LT (Temperatura Baixa)
Diferença de altura
entre as unidades
interna e externa
Dentro de 35 m
(dentro de 10 m se a unidade externa
estiver mais baixa)
Diferença de altura
entre unidades inter-
nas
Dentro de 5 m
Entrada
(lado superior)
Saída
(lado inferior)
Intercambiador de calor
07_PT_3P248411-1.fm Page 9 Wednesday, May 27, 2009 6:04 PM
