Daikin LRMEQ8AY1 [65/71] Nome de parte
![Daikin LRLEQ15AY1E [65/71] Nome de parte](/views2/1801932/page65/bg41.png)
Portugues 4

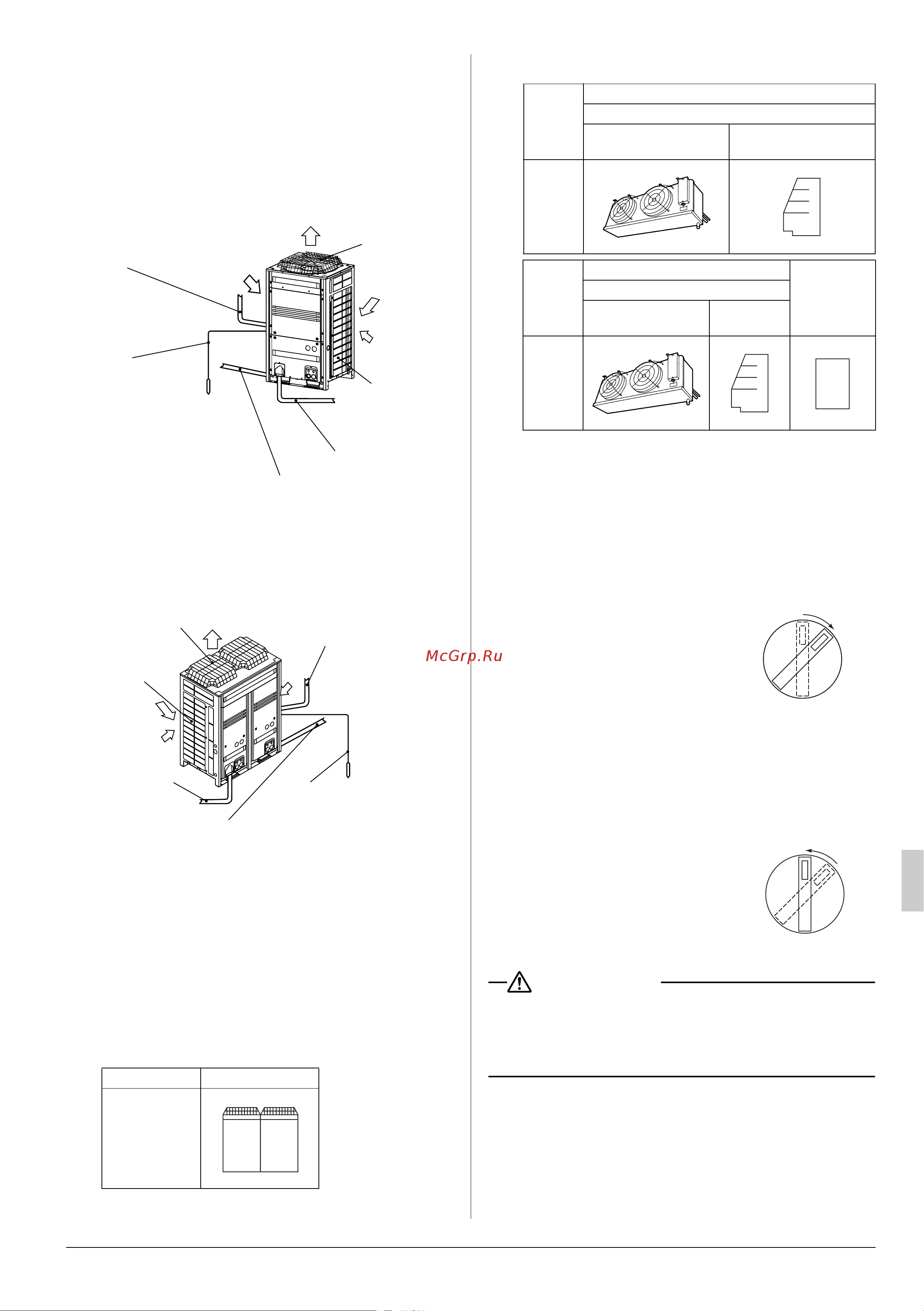

2. NOME DE PARTE
2-1
No caso de
LRLEQ5AY1(E), LRLEQ6AY1(E),
LRLEQ8AY1(E), LRLEQ10AY1(E),
LRLEQ12AY1(E), LRMEQ5AY1(E),
LRMEQ6AY1(E), LRMEQ8AY1(E),
LRMEQ10AY1(E), LRMEQ12AY1(E)
2-2 No caso de
LRLEQ15AY1
(E)
, LRLEQ20AY1
(E)
,
LRMEQ15AY1
(E)
, LRMEQ20AY1
(E)
3. CONFIGURAÇÃO DO SISTEMA
A unidade de condensação tem a seguinte config-
uração de sistema.
3-1 Unidade de condensação refrigerada a
ar
3-2 Equipamento de outra configuração
Para outras configurações de equipamento,
refira-se aos manuais de operação das respec-
tivas peças de equipamento.
4. MÉTODO DE OPERAÇÃO
Preparativos
• Ligue todo o equipamento
de configuração.
• Assegure-se de ligar a ali-
mentação pelo menos 6
horas antes de iniciar a
operação do equipamento
para a protecção da
maquinaria.
1. Coloque o interruptor de MARCHA da unidade
exterior na posição LIGA.
Parada
2. Coloque o interruptor de
MARCHA da unidade exte-
rior na posição DESLIGA.
PRECAUÇÃO
A unidade deve passar por um movimento de
parada antes da unidade ser desligada.
Assegure-se de desligar o disjuntor depois de
desligar o interruptor de MARCHA.
Nota:
• A utilização de um interruptor remoto é
recomendada caso a operação da unidade seja
parada frequentemente.
Consulte o revendedor para a instalação do inter-
ruptor remoto.
Nome Unidade externa
Forma
Fios de transmissão
Tubulação de refrigerante
Admissão de ar
Intercambiador
de calor
(aleta de alumínio)
Saída de ar
Ventilador
Fios de alimentação de energia
(a disjuntor de vazamento de terra
dedicado)
Fio terra
Um fio que torna o
sistema seguro
através da conexão da
unidade exterior à
terra, para evitar
choques eléctricos ou
incêndios devidos a
vazamentos eléctricos.
Saída de ar
Ventilador
Admissão de ar
Intercambiador de calor
(aleta de alumínio)
Fios de transmissão
Tubulação de refrigerante
Fios de alimentação
de energia
(a disjuntor de
vazamento de terra
dedicado)
Fio terra
Um fio que torna o sistema
seguro através da conexão
da unidade exterior à terra,
para evitar choques
eléctricos ou incêndios
devidos a vazamentos
eléctricos.
Nome
Unidade interna
Refrigeração
Refrigerador da
unidade
Caixa
Forma
Nome
Unidade interna
Painel de
controle de
descongela-
mento
Congelamento
Refrigerador da
unidade
Caixa
Forma
DESLIGAREMOTA LIGA
Para iniciar a operação
REMOTA
Para parar a operação
DESLIGA LIGA
07_PT_3P248411-1.fm Page 4 Wednesday, May 27, 2009 6:04 PM
