Français Utilisation et installation

INFORMATIONS SUR L'INSTALLATION

Conseils de sécurité pour l'installation

Adopter toutes les précautions possibles pour installer le matériel de façon sûre et sans risques.

Toutes les étapes d'installation doivent déjà être prises en compte lors de la conception de la machine ou celle

de l'installation dans laquelle la pompe sera incorporée.

Les points de xation, les modes de transmission des sources d'énergie, les dispositifs de protection et de

sécurité du projet devront satisfaires aux normes en vigueur pour prévenir les risques d'accidents.

Installation

Le raccordement mécanique entre la pompe et la transmisison peut se faire soit au moyen d'une poulie et

d'une courroie, soit avec un accouplement élastique, soit en asquant directement la pompe à la transmission.

L'arbre excentrique peut tourner dans les deux sens.

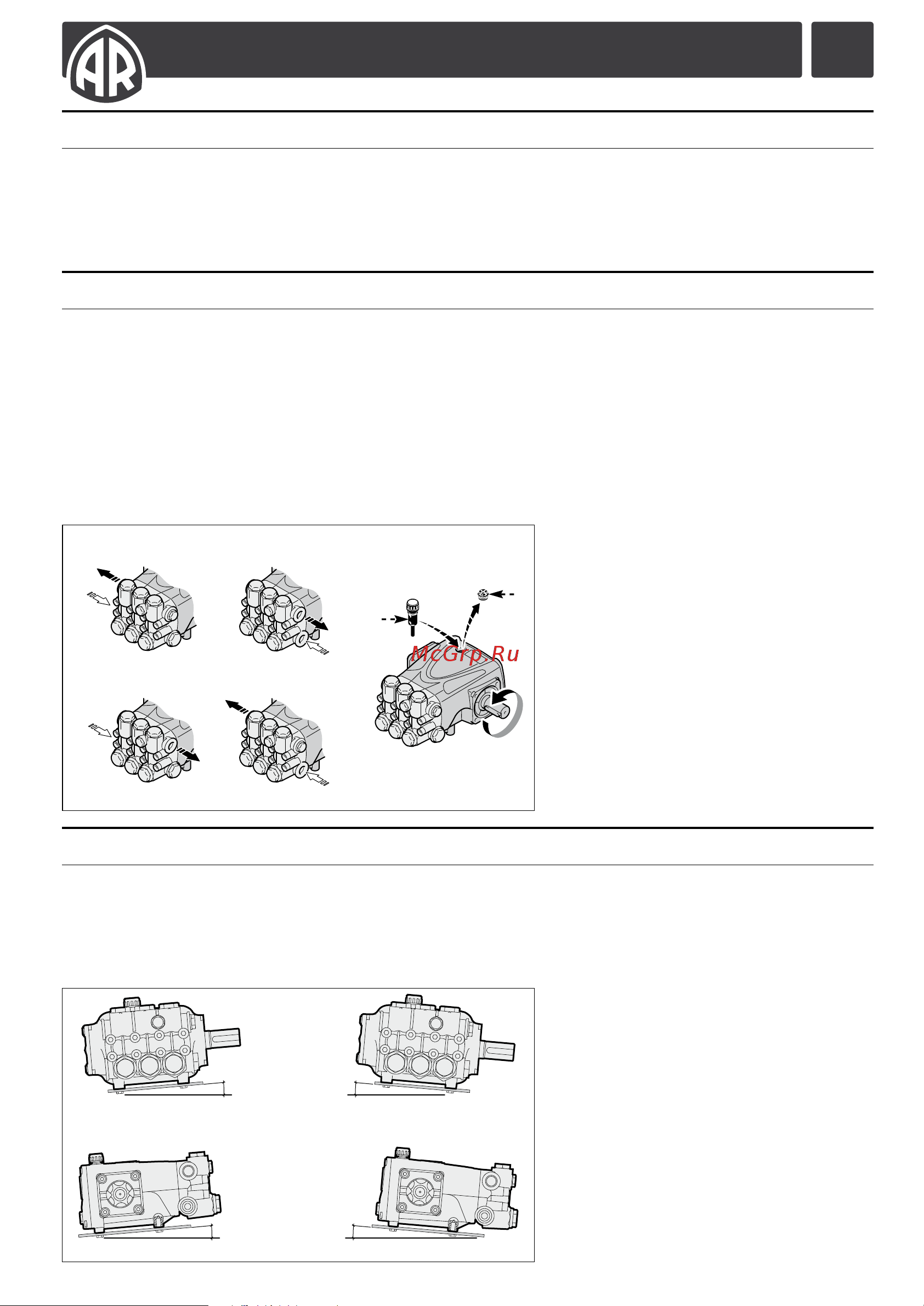

Le raccordement de la pompe au réseau d'alimentation en eau peut se faire indiéremment sur les orices

d'aspiration de droite ou de gauche (voir gure).

Ne raccorder la pompe qu'à des réseaux d'eau ltrée et propre.

Le cas échéant, dévisser les bouchons (posés en usine par le fabricant sur les orices), puis les visser sur les

orices non utilisés.

Remplacer le bouchon huile (A), installé en vue du transport, par le bouchon de purge (B) fourni.

A) Bouchon huile provisoire

B) Bouchon huile avec purge

C) Orice d'aspiration

D) Orice de refoulement

Fixation de la pompe

La pompe doit être installée à l'horizontale sans interposer d'éléments élastiques.

L'illustration donne l'inclinaison maximale autorisée pour la pompe an d'assurer une bonne lubrication du

vilebrequin.

Fixer la pompe avec des vis de bon diamètre et de bonne profondeur dans les orices prévus à cet eet sur le

corps de la pompe.

UN003401-CV

UN003411-CV

max. 5° max. 5°

max. 5°
