Français Utilisation et installation

INFORMATIONS SUR L'INSTALLATION

Informations générales pour le raccordement au réseau d'eau

La pompe peut être raccordée au réseau d'eau comme suit.

- Raccordement au réseau d'alimentation en eau.

- Raccordement à un réservoir (alimentation par gravité).

- Raccordement à une pompe externe (alimentation forcée).

Tous les types de raccordement doivent observer les indications suivantes.

1) La pompe doit être alimentée par un tuyau exible résistant à la déformation et présentant un diamètre

correspondant au raccord d'aspiration de la pompe (voir «Caractéristiques techniques»).

2) Le tuyau ne doit pas présenter d'étranglements ou de coudes étroits.

3) Un ltre adéquat devra être monté à l'entrée de la pompe (voir «Caractéristiques techniques»).

4) Tous les raccordements entre les étançons et la conduite d'aspiration doivent être hermétiques pour éviter

que la pompe aspire de l'air.

5) Les étançons et les conduites de refoulement doivent supporter la pression de service et le débit de la

pompe et satisfaire aux normes en vigueur.

6) Pour sauvegarder la sécurité de fonctionnement, installer en aval de la pompe une vanne de sécurité (by-

pass) réglée et adaptée aux caractéristiques techniques de la pompe.

7) Le tuyau de vidange de la vanne de sécurité ne doit jamais être raccordé à la conduite d'aspiration de la

pompe.

8) Pour réduire au mimimum les turbulences de l'eau dans la conduite de refoulement, installer un

accumulateur de pression en aval de la pompe.

Raccordement au réseau d'alimentation en eau

Le raccordement doit suivre les indications décrites.

1) Le réseau d'eau doit avoir un débit deux fois plus grand que le débit nominal de la pompe et une pression

de 2÷3 bars.

2) Suivre les indications gurant au paragraphe «Informations générales pour le raccordement au réseau

d'eau».

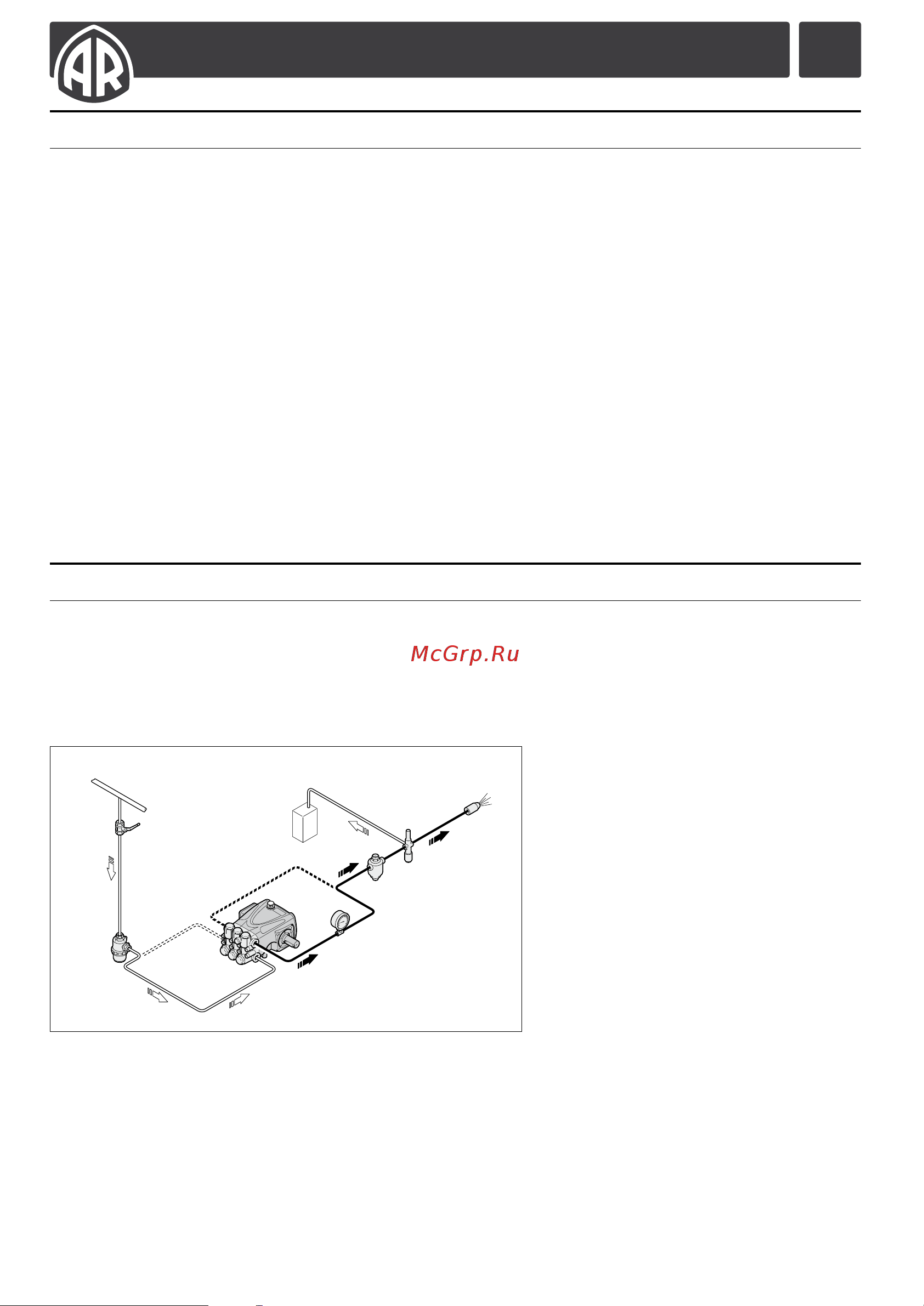

L'illustration représente le schéma synthétique du raccordement de la pompe au réseau d'eau.

A) Réseau d'alimentation en eau

B) Filtre à l'aspiration

C) Pompe haute pression

D) Manomètre

E) Accumulateur de pression

F) Vanne de sécurité (by-pass)

G) Tuyau de vidange

H) Buse

I) Vanne

UN003405-CV
