Инструкция по монтажу
30
EKHVMRD50+80AAV1 + EKHVMYD50+80AAV1
Daikin Altherma внутренний блок
4PW61263-1C – 04.2012
8.2. Внутренняя проводка – Перечень обозначений
элементов электрических схем
См. наклейку с электрической схемой на блоке. Ниже
приведены используемые в ней сокращения.
A1P ........................... Основная плата
A2P ........................... Плата интерфейса пользователя
A3P ........................... Плата управления
A4P ........................... Плата инвертора
A5P ........................... Плата QA
A6P ........................... Плата фильтра
A7P .....................*.... Плата цифровых входов/выходов
A8P .....................*.... Нагрузочная плата
A9P ........................... Плата с несколькими владельцами
A10P.................... *.... Плата термостата
A11P.................... *.... Плата приемника
A12P.................... *.... Плата насосной станции на солнечных
батареях (EKSRPS3)
B1PH......................... Датчик высокого давления
B1PL ......................... Датчик низкого давления
BSK .....................*.... Реле насосной станции на солнечных
батареях (EKSRPS3)
C1~C3....................... Конденсатор фильтра
C1~C3 (A4P)............. Конденсатор платы
DS1 (A*P).................. DIP-переключатель
F1U ........................... Плавкий предохранитель (T, 3,2 A, 250 В)
F1U (A1P,A3P,A9P)... Плавкий предохранитель (T, 3,15 A, 250 В)
F1U (A6P) ................. Плавкий предохранитель (T, 6,3 A, 250 В)
F1U,F2U (A7P).... *.... Плавкий предохранитель (5 A, 250 В)
F3U,F4U..............*.... Плавкий предохранитель (T, 6,3 A, 250 В)
HAP (A*P) ................. Индикатор платы
IPM1.......................... Встроенный блок питания
K1A~K3A .................. Реле интерфейса
K1E~K3E .................. Электронный расширительный клапан
K*R (A*P) .................. Реле платы
K1S~K3S .................. 3-ходовой клапан
K4S .................... #.... 2-ходовой клапан
M1C........................... Компрессор
M1F ........................... Вентилятор охлаждения
распределительной коробки
M1P,M2P ................... Насос инвертора постоянного тока
PC (A11P) ........... *.... Цепь силового электропитания
PHC1................... *.... Входной контур оптосоединителя
PS (A*P).................... Импульсный источник питания
Q1DI,Q2DI ......... #.... Входной контур оптосоединителя
Q2L ........................... Реле защиты от перегрева трубопровода
циркуляции воды
R1,R2 (A4P).............. Резистор
R1L............................ Реактор
R1H (A10P).........*.... Датчик влажности
R1T (R10P) .........*.... Датчик окружающей среды
R2T .....................*.... Термистор резервуара горячей воды для
бытового потребления
R2T .....................*.... Внешний датчик (обогрева полов или
температуры окружающего воздуха)
R3T ........................... Термистор жидкого хладагента R410A
R4T ........................... Термистор возвратной воды
R5T............................ Термистор воды на выходе (обогрев)
R6T............................ Термистор нагнетания
R7T............................ Термистор жидкого хладагента R134a
R8T............................ Термистор ребер
R9T............................ Термистор воды на выходе (охлаждение)
R10T.......................... Термистор жидкого хладагента
хлаждение)
R11T.......................... Термистор всасывания (охлаждение)
RC (A*P).................... Цепь приемника
S1PH ......................... Реле высокого давления
S1S..................... #.... Контакт энергосберегающего источника
электропитания
S3S..................... #.... Уставка 1 входного модуля
S4S..................... #.... Уставка 2 входного модуля
SS1 (A1P) ................. Переключатель (аварийный)
SS1 (A2P) ................. Переключатель (ведущий/ведомый)
SS1 (A7P) ...........*.... Переключатель
TC (A*P) .................... Цепь передатчика
T1R,T2R (A*P) .......... Диодный мост
T3R............................ Блок питания
V1C~V8C .................. Фильтр для подавления помех
с ферритовым сердечником
X1M~X3M ................. Клеммная колодка
X1Y~X4Y................... Разъем
X*M (A*P) ............*.... Плата клеммной колодки
Z1F~Z5F (A*P).......... Фильтр для подавления помех
*.... Входит в дополнительный комплект
#.... Оборудование, приобретаемое по месту
установки

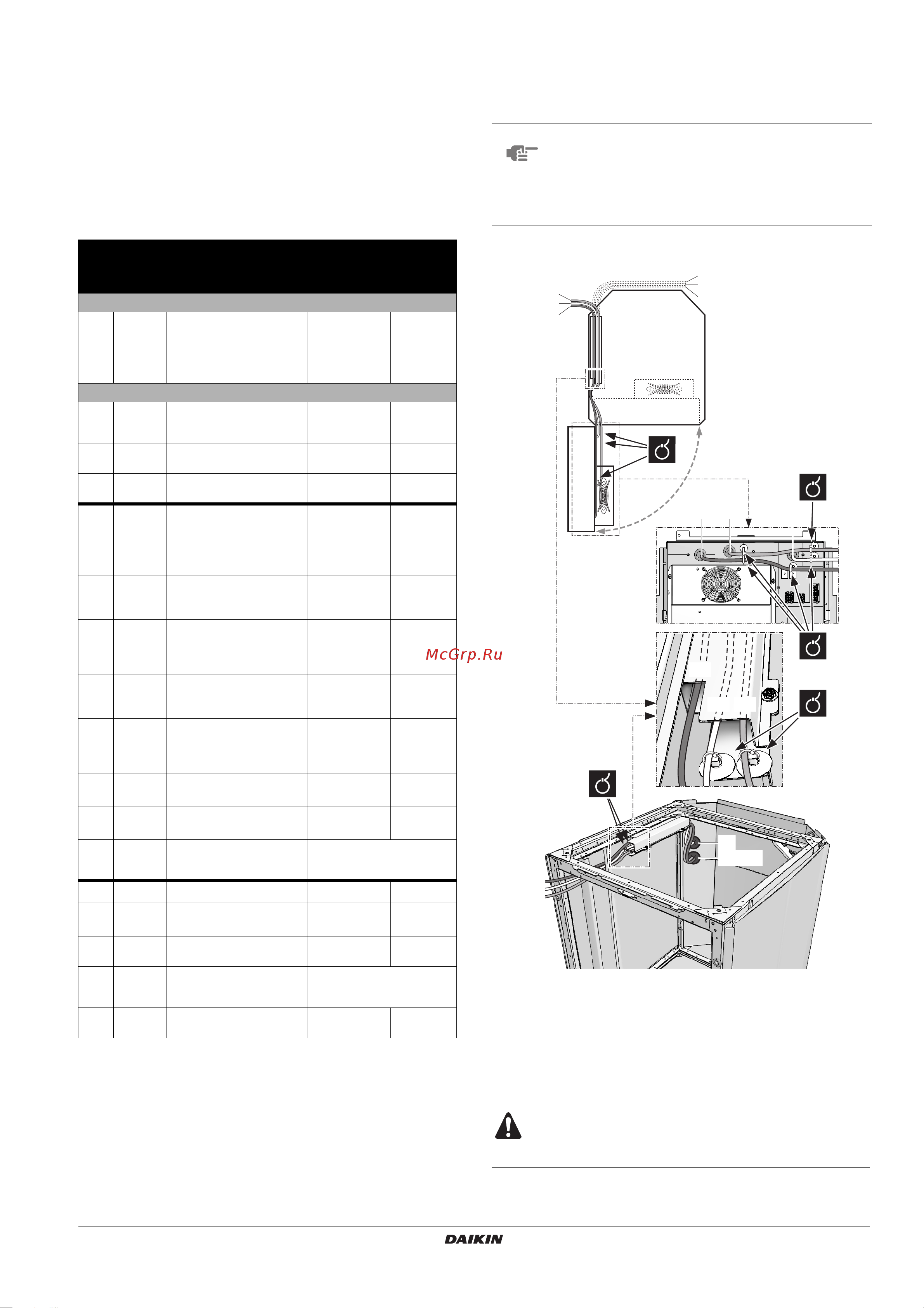

8.3. Электропроводка системы, прокладываемая
по месту эксплуатации
Электропроводка системы состоит из электропитания,
электропитания с несколькими владельцами, проводки связи
внутреннего-наружного блоков (управления), проводки
интерфейса пользователя, проводки подключения опций и
принадлежностей, приобретаемых по месту установки.
ПРИМЕЧАНИЕ
Электрическая схема во внутреннем блоке
относится только ко внутреннему блоку.
Для наружного блока см. электрическую схему
наружного блока.
ПРИМЕЧАНИЕ
Электропитание с несколькими владельцами
подключайте осторожно.
Этот источник питания гарантирует
правильную работу наружного блока, если
один из владельцев отключит источник
питания. Если электропитание с несколькими
владельцами не установлено, то наружный
блок установит работу, если один из
владельцев отключит источник питания.
Если во время службы основной источник
питания отключен при срабатывании защиты
или электрическом ударе, убедитесь, что
электропитание с несколькими владельцами
также отключено.
