7.3 ENTRETIEN DE LA PARTIE HYDRAULIQUE
Le groupe de la tête n'exige aucun entretien mais un simple
contrôle de l'état des vannes. S'il devait y avoir des oscillations anormales
de la pression, contrôler les vannes et les changer si elles sont abîmées.
Ispection des parties hydrauliques. Voir vue éclatée EXP-034.
Contrôler l'état des composants et changer les parties éventuellement
usées.
NB.: A chaque démontage, changer toujours toutes les garnitures
d'étanchéité des vannes
7.4 REGLAGE DU SERRAGE DES VIS
Le serrage des vis doit être fait avec une clef dynamométrique,
conformément aux prescriptions figurant dans le tableau ci-dessous :
7.5 GRAISSAGE
A l'exception de cas particuliers, les pompes sont fournies avec de l'huile de
graissage 80W-90. Au moment de l'installation de la pompe, il convient
cependant de contrôler le niveau d'huile. Un bon graissage permet à
l'ensemble du groupe de fonctionner correctement et longtemps. Il est
également très important de choisir l'huile approprié, et les additifs adaptés,
afin d'assurer un graissage efficace. La température de service ne doit pas
dépasser max 80°C. La vidange de l'huile doit être faite la première fois après
50 heures de fonctionnement, puis toutes les 500 heures de service ou bien
tous les 12 mois.
103
- Reproduction interdite -

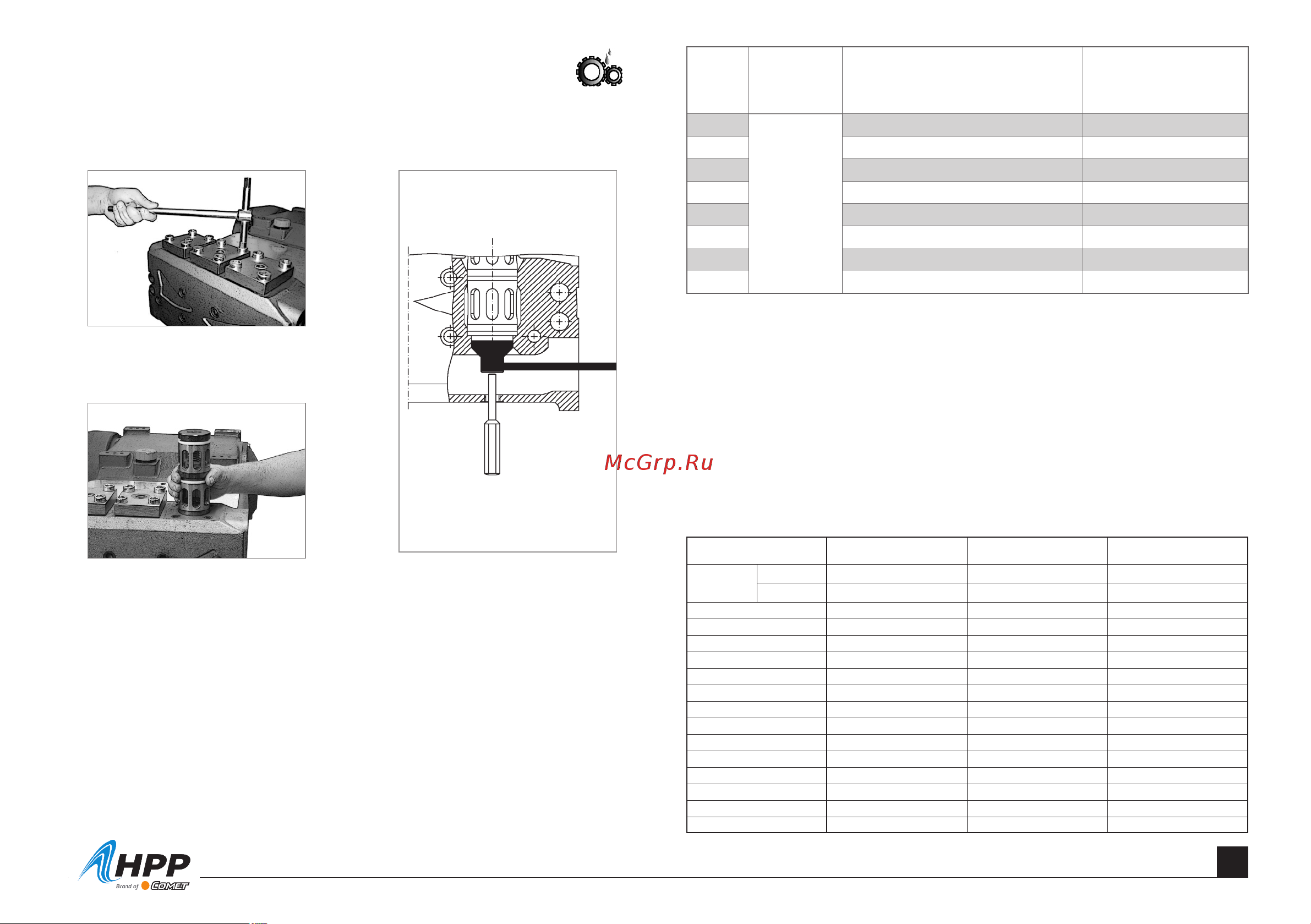

- Dévisser les 12 écrous (pos. 98) des
cache-soupapes (pos. 97).
- Extraire les vannes (pos. de 88 à 94) en
veillant à ne pas les endommager.
- Dévisser les trois bouchons de service
(pos.85), introduire dans le trou
d'aspiration latéral, un outil prévu à cet
effet et agir comme le montre la figure.
POS.
VUE
ECLATEE
DESCRIPTION
COUPLE DE SERRAGE
KGM.
86 Vis de Fixation de la Tête 59
87 Vis de Fixation des Supports 20
66 Vis de Fixation du Piston 8
61 EXP.034 Ecrou de réglage du Piston 8
1 Vis de Fixation du Carter 2.5
16
Vis de Fixation Réducteur-Bouchon-Pieds
5
40 Vis de Fixation des Bielles 5
98 Vis Cache-soupapes 8
TEmPéRATURE
AmBIANTE
VISCOSITE
-20°C ÷ +5°C +5°C ÷ 30°C +20°C ÷ +65°C
ISO VG 100 150 220
°E/50°C 7,3 10,8 ÷ 12,5 15 ÷ 18
AGIP ACER100 ACER150 ACER220
BP-MACH ENERGOL HLP100 ENERGOL HLP150 ENERGOL HLP220
CASTROL ALPHA ZN100 ALPHA ZN150 ALPHA ZN220
ELF POLYTELIS100 POLYTELIS150 POLYTELIS220
ESSO NUTO 100 NUTO 150 NUTO 220
FINA HYDRAN TS100 HYDRAN TS 150 GIRAN P220
IP HYDRUS OIL 100 HYDRUS OIL 150 HYDRUS OIL 220
MOBIL DTE OIL HEAVY DTE OIL EXTRA HEAVY DTE OIL BB
Q8 HAYDN 100 HAYDN 150 VIVALDI RATWD 220
ROLOIL LR 100 LR 150 LR 220
SHELL TELLUS C 100 TELLUS C 150 TELLUS C220
TAMOIL INDUSTRIAL OIL 100 INDUSTRIAL OIL 150 INDUSTRIAL OIL 220
TEXACO REGAL EP 100 REGAL EP 150 REGAL EP 220
TOTAL AZOLLA ZS 100 AZOLLA ZS 150 AZOLLA ZS 220
