- Riproduzione Vietata -

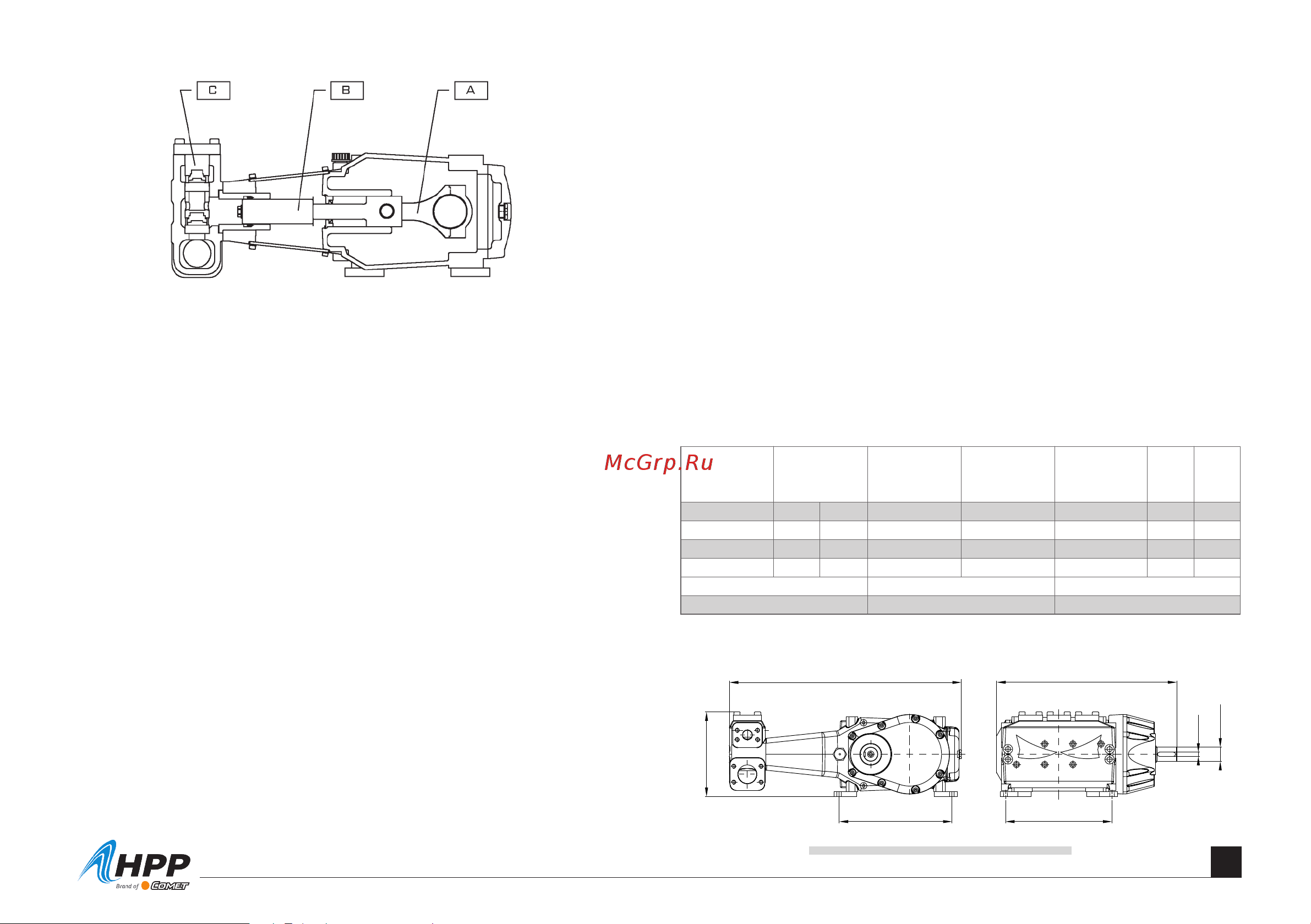

3.2 DESCRIZIONE DELLA POMPA
Le pompe HPP S.r.l. sono costruite con l’impiego di materiali d’elevata
qualità, lavorati e trattati con macchine tecnologicamente avanzate.
Le pompe sono composte da tre parti fondamentali:
- Parte Meccanica
- Parte Pompante
- Parte Idraulica
A. La parte Meccanica è costituita da corpo in ghisa, nel cui interno
alloggiano:
- Albero a gomito ricavato dal pieno.
- Cuscinetti volventi.
- Bielle ad alta resistenza meccanica ed elevata capacità di carico.
- Pistoni guida in acciaio inox.
La lubrificazione dell’intero gruppo è a sbattimento d’olio.
B. La parte Pompante è costituita da:
- Pompanti integrali in ceramica.
- Guarnizioni di pressione d’elevata qualità e durata.
- Supporti guarnizioni in acciaio inox.
C. La parte Idraulica è costituita da:
- Testata, con aspirazione e mandata, trattata con riporto al Nichel.
- Valvole aspirazione/mandata in acciaio inox facilmente ispezionabili.
3.2.1 Funzionamento
La pompa volumetrica a pistoni richiede una fonte d’energia in grado di
fornire, l’incremento energetico necessario al fluido, trascinare l’intero
manovellismo ed eventuali ausiliari.
Le principali fonti d’energia per questo tipo di pompe sono i motori
elettrici e i motori endotermici a combustione interna.
A pompa avviata, i pistoni sono dotati di moto alterno, durante la fase di
discesa (aspirazione) essi creano una depressione all’interno del cilindro, in
grado di aprire le valvole d’aspirazione e richiamare il fluido al proprio
interno; nella fase di salita (compressione) si crea una sovra pressione in
grado di aprire le valvole di mandata ed evacuare il fluido all’esterno.
Normalmente queste pompe sono dotate di più pistoni per fare fronte alle
esigenze di portata e di regolarità del flusso del fluido in uscita.
3.2.2 Caratteristiche tecniche
Riportiamo qui di seguito le caratteristiche tecniche delle Pompe serie
MLR.
3.2.3 Ingombri e peso
9
Tipo Pompa
Riduttore
r.p.m.
MLR 250/250 1500 1800 566 250 – 66 250 – 3625 118 160
MLR 300/200 1500 1800 566 300 – 79 200 – 2900 118 160
MLR 360/170 1500 1800 566 360 – 95 170 – 2465 118 160
MLR 420/145 1500 1800 566 420 – 111 145 – 2102 118 160
Peso Battente Q.tà olio
395kg. max. 3 bar 16 lt.
R.p.m.
Portata
L/m - US GPM
Pressione
(BAR - PSI)
kW
CV
HP
905
702
440
362
415
16 H8
ø 55 h6
Pompa serie MLR: peso 395 kg.
