ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03

ДРЕНАЖНЫЕ ПОМПЫ

Выбор конкретной модели помпы зависит от целого ряда факторов (тип и конструкция вну-

треннего блока, расположение в помещении места для слива конденсата, конструкция стен

помещения, сколько кондиционер производит конденсата, высоту всасывания, высоту верти-

кального участка нагнетания, длину горизонтального участка нагнетательного трубопровода и др.)

Производительность помпы должна быть не меньше количества конденсата производимого

кондиционером. Примерно количество конденсата составляет 0,5-0,8 л/час на 1кВт холода.

модель л/час

HSU-07LEK/HEK03 1,3

HSU-09LEK/HEK03 1,4

HSU-12LEK/HEK03 1,6

HSU-18HEK03 2,0

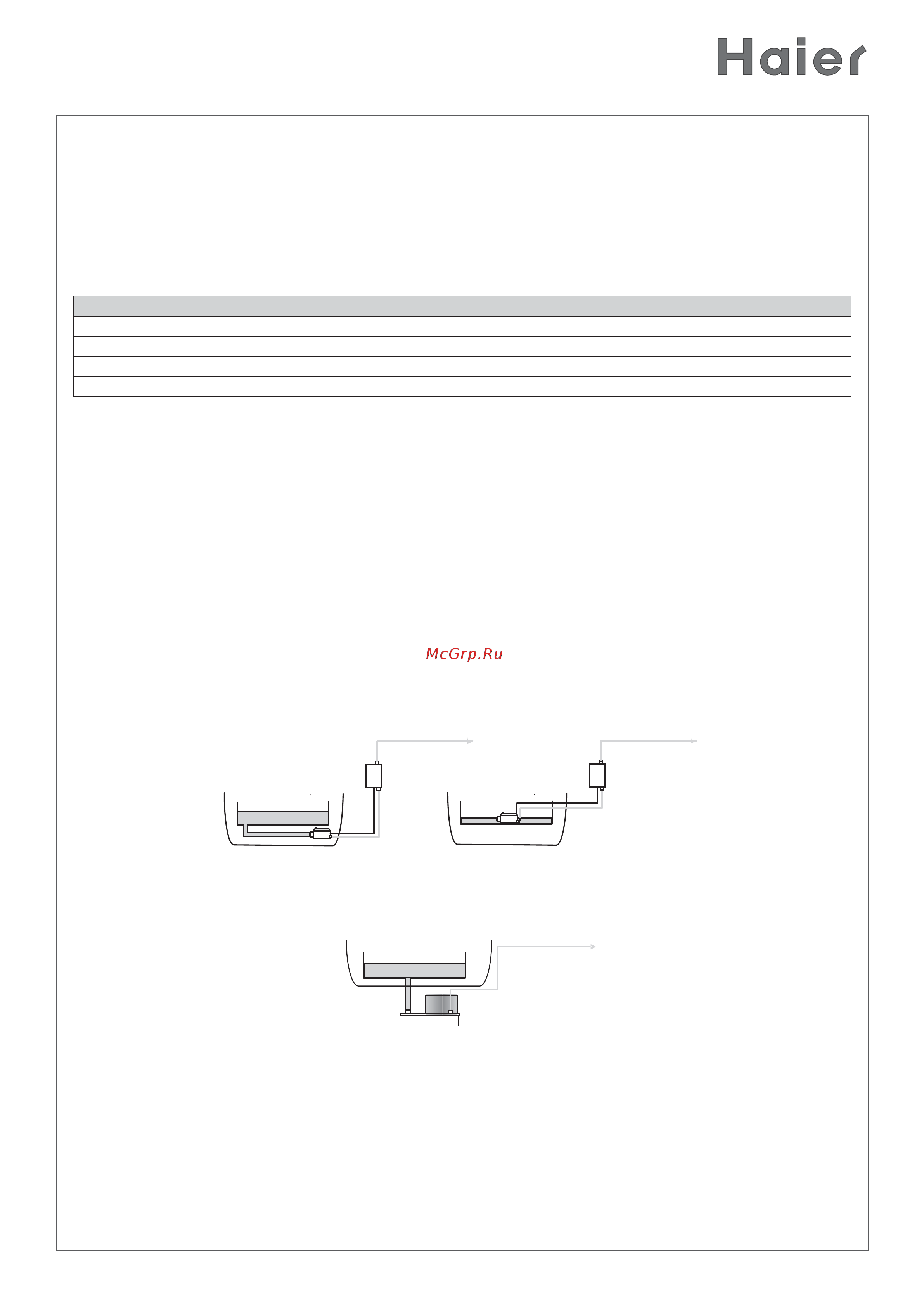

С настенными блоками могут применяться следующие модели помп:

1. Раздельные помпы. Эти помпы имеют небольшой накопительный резервуар с датчиком

уровня. Резервуар может устанавливаться как внутри дренажной ванны, так и на выходной дре-

нажный патрубок или шланг. Блок управления и насос размещены в отдельном блоке и может

размещаться выше уровня воды находящейся в дренажной ванне. Данные помпы приспосо-

блены для работы с настенными и напольно-потолочными блоками небольшой мощности.

2. Наливные помпы. Эти помпы имеют достаточно большой накопительный резервуар, в кото-

рый дренажная вода поступает самотеком. Помпа выполнена в виде одного блока, имеет до-

статочно большие габариты и устанавливается ниже дренажной ванны. Применяется с конди-

ционерами большой мощности или с группой кондиционеров.

Существуют некоторые общие правила по установке помп:

- резервуар помпы должен устанавливаться горизонтально и закрепляться в этом положении.

- дренажные трубопроводы должны быть выполнены из трубок рекомендованного диаметра

без петель и воздушных “мешков”.

- горизонтальные участки трубопроводов должны иметь уклон в направлении движения жидко-

сти.

- электрические подключения должны быть выполнены проводом рекомендованного сечения в

соответствии со штатной схемой помпы.

Использование правильно подобранной дренажной помпы позволит решить проблему удале-

ния воды практически в любом, даже очень сложном случае.

К сливу

Большая

оизво

ительность
