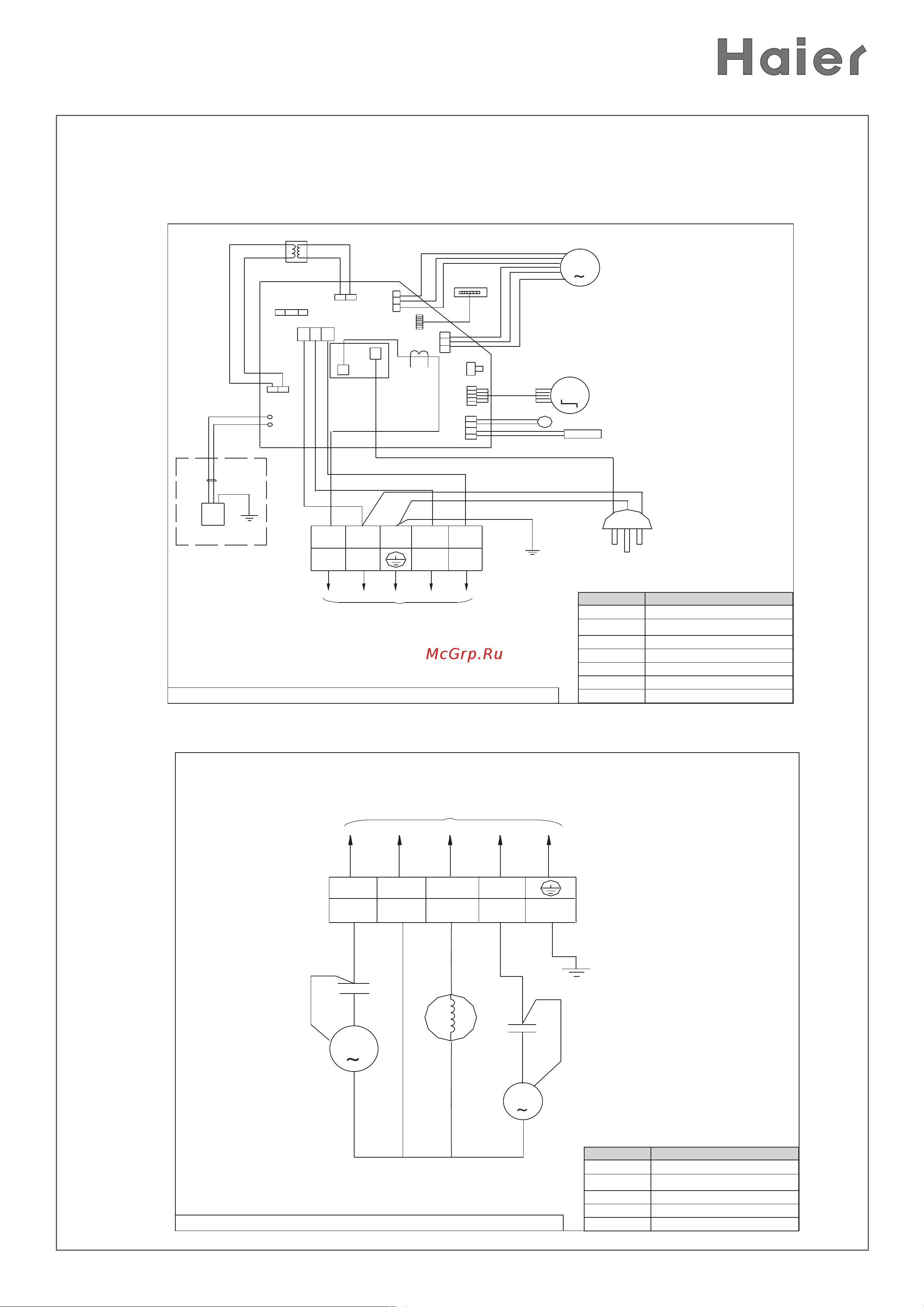

ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03
HSU-07HEK03, HSU-09HEK03, HSU-12HEK03
Внутренние блоки
Наружные блоки
Y/G: желтозеленый; W: белый; R: красный; B: черный; BR: Коричневый; BL: Синий
M
M
BL
BL
RR
R
W
W
Y/G
Y/G
Y/G
BL
BR
w
1(L)
B
2(N)
Y/G
R
3
BR
4
T 3,15A/250VAC
CN2
CN3
CON2
CON3
CN9
CN1
CN7
CN8
CT
SW1
CN5
CN6
R
BR
B
FM
TR
SM
TA
TC
IG
RD
Предохранитель
Электропитание
1 фаза и нейтраль,
220 В, 50 Гц
К наружному блоку
Y/G: желтозеленый; W: белый; R: красный; B: черный; BR: Коричневый; BL: Синий
M
M
S
R
C
W
W
BB
B
W
W
BL
BL
R
1(L)
2(N) 3
4
WB
R
BR
Y/G
FM
CF1
CF2
CM
4PWAY
К внутреннему блоку
Обозначение Наименование
FM Мотор вентилятора
SM Мотор привода жалюзи
TR Трансформатор
RD Дисплей
IG Ионизатор
TA Термистор окружающей среды
TC Термистор на трубе
Обозначение Наименование
FM Мотор вентилятора
CM Компрессор
CF1 Конденсатор компрессора
CF2 Конденсатор вентилятора
4-WAY Катушка 4-ходового клапана
