![Haier HSU-09HEK03 [28/30] Наружные блоки](/views2/1806604/page28/bg1c.png)
ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEK03, HSU-HEK03
www.daichi.ru
28

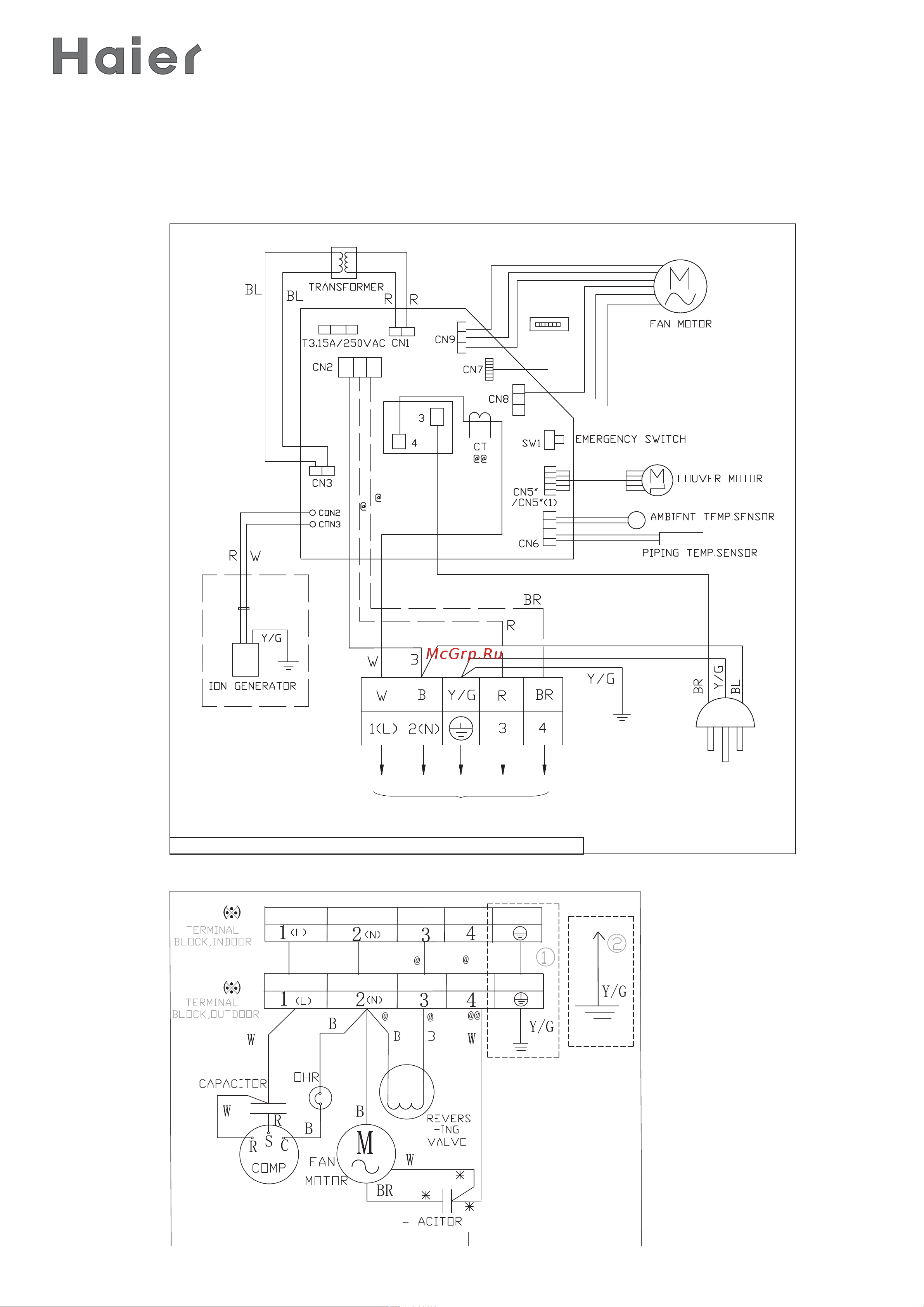

HSU-18HEK03
Внутренние блоки
Наружные блоки
DISPLAY
RECEIVER
DISPLAY
RECEIVER
DISPLAY
RECEIVER
DISPLAY
RECEIVER
DISPLAY
RECEIVER
DISPLAY
RECEIVER
DISPLAY
RECEIVER
FUSEFUSE
К наружному блоку
Электропитание
1 фаза и нейтраль,
220 В, 50 Гц
Y/G: желтозеленый; W: белый; R: красный; B: черный; BR: Коричневый; BL: Синий
Y/G: желтозеленый; W: белый; R: красный; B: черный; BR: коричневый
