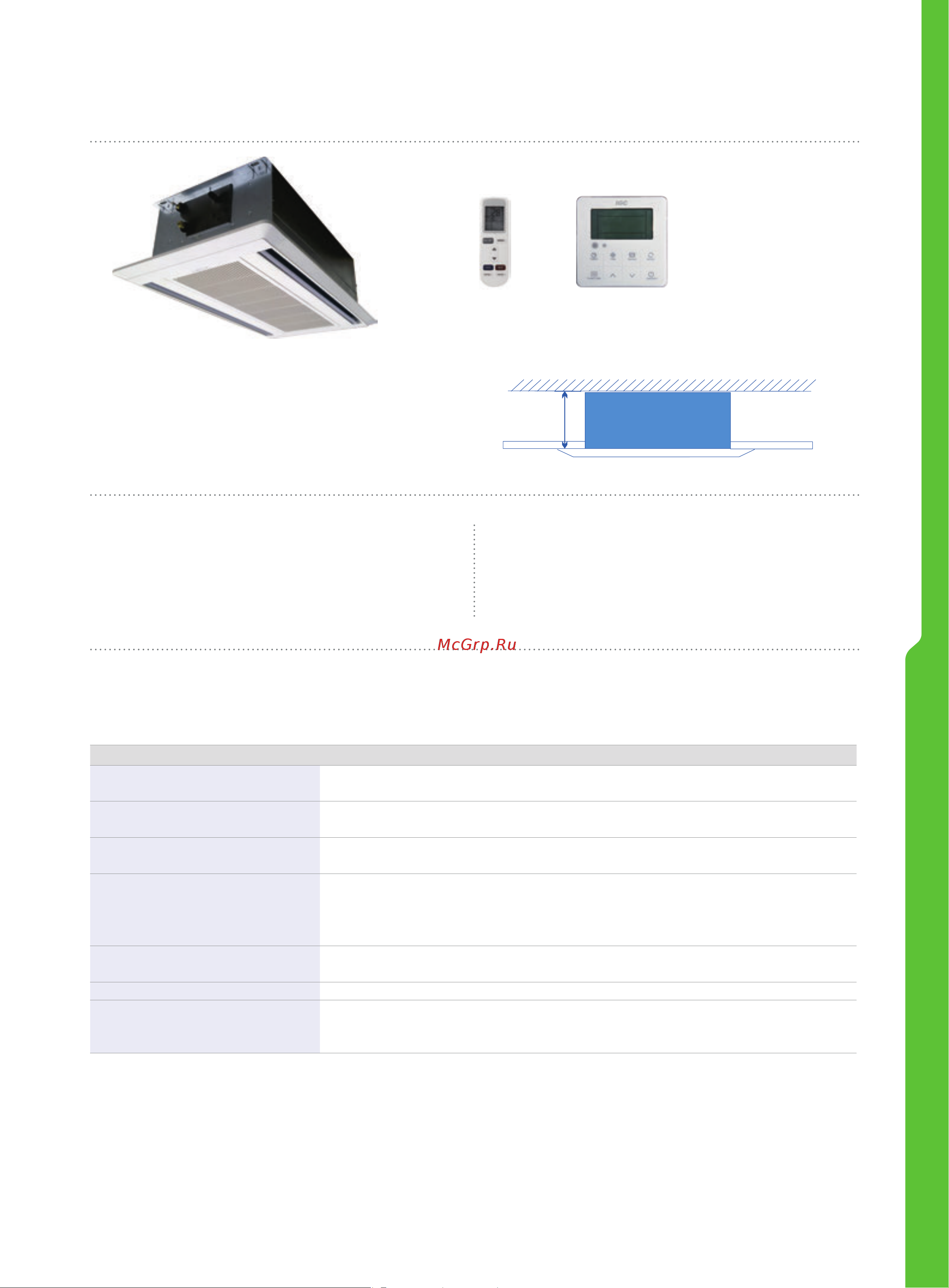

39
Кассетные 2-х поточные
315мм
Ультратонкий дизайн
Толщина блока составляет всего 315мм,
что позволяет сэкономить место при
установке.
Мощный воздушный поток
В больших помещениях с высокими потолками
мощный воздушный поток гарантирует
комфорт и поддерживает температуру.
Технические характеристки (AC двигатель)
Модель Внутренний блок IMS-2T28NH(4) IMS-2T36NH(4) IMS-2T45NH(4) IMS-2T56NH(4) IMS-2T71NH(4)
Мощность
Охлаждение кВт 2.8 3.6 4.5 5.6 7.1
Обогрев кВт 3.2 4.0 5.0 6.3 8.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощность Вт 60 62 68 85 94
Производитель
ность
Расход воздуха м
3
/ч 550 620 780 900 1165
Уровень шума дБ(A) 36/32/29 36/32/29 39/35/30 39/35/30 43/39/36
Размеры
(ШxГxВ)
Без упаковки (Блок) мм 840×520×315 840×520×315 960×520×315 960×520×315 1200×520×315
В упаковке (Блок) мм 1145×685×395 1145×685×395 1265×685×395 1265×685×395 1505×685×395
Без упаковки (Панель) мм 1083×630×33 1083×630×33 1203×630×33 1203×630×33 1443×630×33
В упаковке (Панель) мм 1100×665×175 1100×665×175 1220×665×175 1220×665×175 1460×665×175
Вес
Нетто/Брутто (Блок) кг 31/38 31/38 36/43 36/43 39/46
Нетто/Брутто (Панель) кг 4.5/6.5 4.5/6.5 5/7 5/7 7.5/11.5
Хладагент R410A R410A R410A R410A R410A
Диаметр труб
Жидкостная мм 6.35 6.35 6.35 6.35 9.52
Газовая мм 12.7 12.7 12.7 12.7 15.88
Дренажная мм R3/4in R3/4in R3/4in R3/4in R3/4in
Тихая работа
Инновационная 3D спиралевидная система
выдува снижает уровень шума, делая подачу
воздуха более тихой и равномерной.
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.
