77
HRV

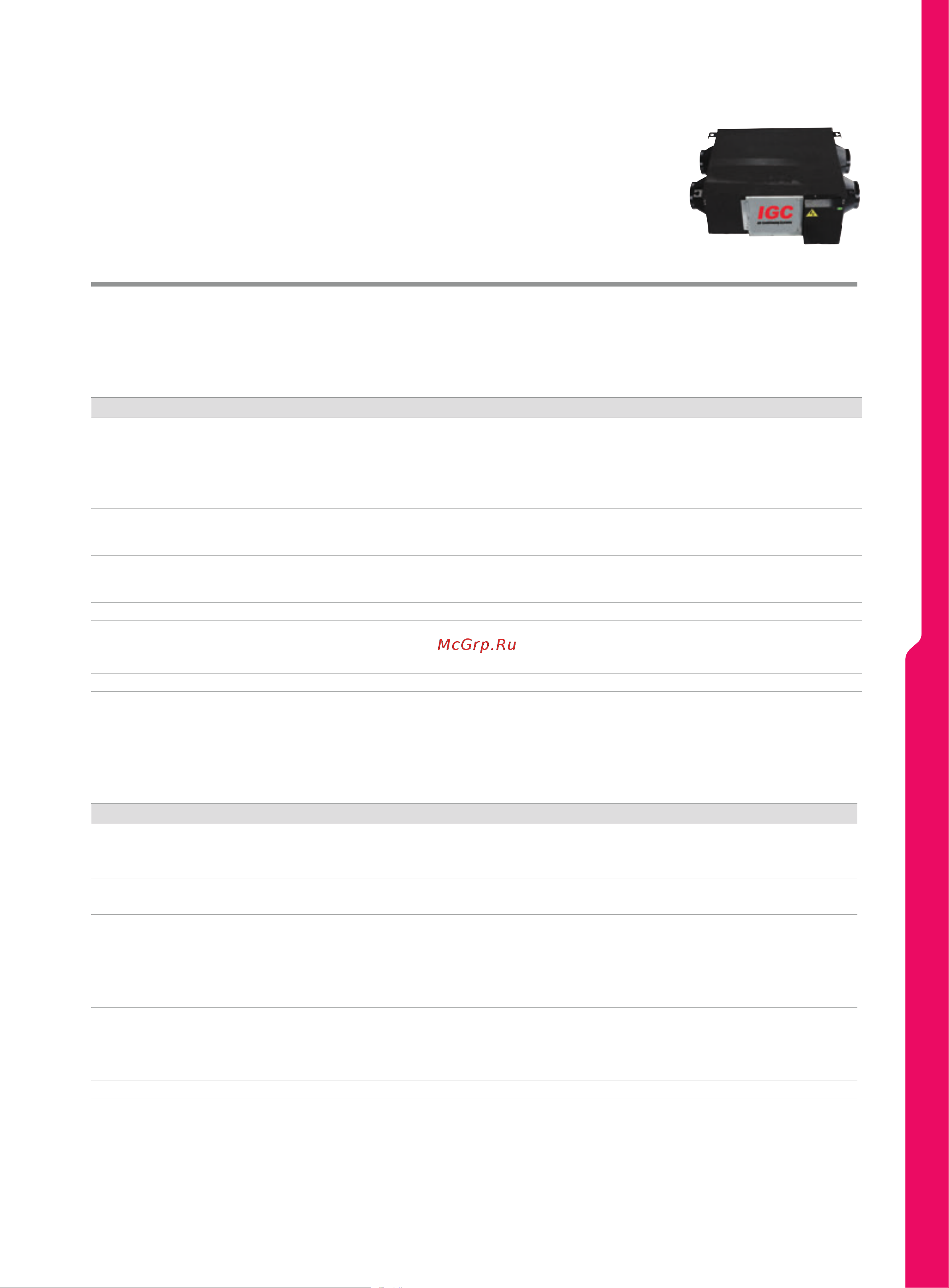

HRV — Приточно-вытяжная
вентиляционная установка
с рекуперацией тепла
Модель HRV-200/4 HRV-300/4 HRV-400/4 HRV-500/4 HRV-600/4 HRV-800/4 HRV-1000/4
Расход воздуха
м
3
/ч 200 300 400 500 600 800 1000
CFM 118 176 235 294 353 471 588
Внешнее статическое давление Па 75 75 100 110 110 120 120
Энергопотребле
ние
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Входная мощность Вт 65 130 200 220 220 410 510
Охлаждение
Температурный КПД % 62 63 61 60 63 63 62
Эффективность
энтальпии
% 56 56 56 54 55 54 52
Обогрев
Температурный КПД % 72 71.5 71 70 72 71 71
Эффективность
энтальпии
% 58 56 56 56 62 62 62
Уровень шума дБ(A) 34 34.8 36 36 37.5 38.5 41.5
Размеры( ШxГxВ) мм 660x580x264 744x599x270 744x804x270 828x904x264 824x904x270 1116x884x388 1116x1134x388
Фланец мм ￠144 ￠144 ￠144 ￠194 ￠194 ￠243 ￠243
Вес нетто кг 23 27 33 46 48 63 79
Кол-во модулей 20/40/40H
шт 280/568/710 216/456/513 168/344/387 112/244/280 112/224/252 72/156/156 60/120/120
Модель HRV-1500/5 HRV-2000/5 HRV-2500/5 HRV-3000/5 HRV-4000/5 HRV-5000/5
Расход воздуха
м
3
/ч
1500 2000 2500 3000 4000 5000
CFM 882 1176 1471 1765 2353 2941
Внешнее статическое давление Па
160 170 180 200 220 240
Энергопотребле
ние
Источник питания В~,Гц,Ф
380~415,50,3 380~415,50,3 380~415,50,3 380~415,50,3 380~415,50,3 380~415,50,3
Входная мощность Вт
1000 1200 2000 2100 2400 3000
Охлаждение
Температурный КПД %
62 60 62 64 64 64
Эффективность
энтальпии
%
51 52 50 55 51 55
Обогрев
Температурный КПД %
70.5 70 70 72 71 72
Эффективность
энтальпии
%
62 63 63 64 64 65
Уровень шума дБ(A) 51 53 55 57 64 64
Размеры( ШxГxВ) мм
1500×1200×540 1500×1200×540 1500×1200×540 1500×1200×540 1620×1330×990 1620×1330×990
Фланец мм 320x300 320x300 320x300 320x300 323x253 500x690
Вес нетто кг
173 186 200 270 300 320
Кол-во модулей 20/40/40H шт 20/40/40 20/40/40 20/40/40 20/40/40 8/18/18 8/18/18
