46

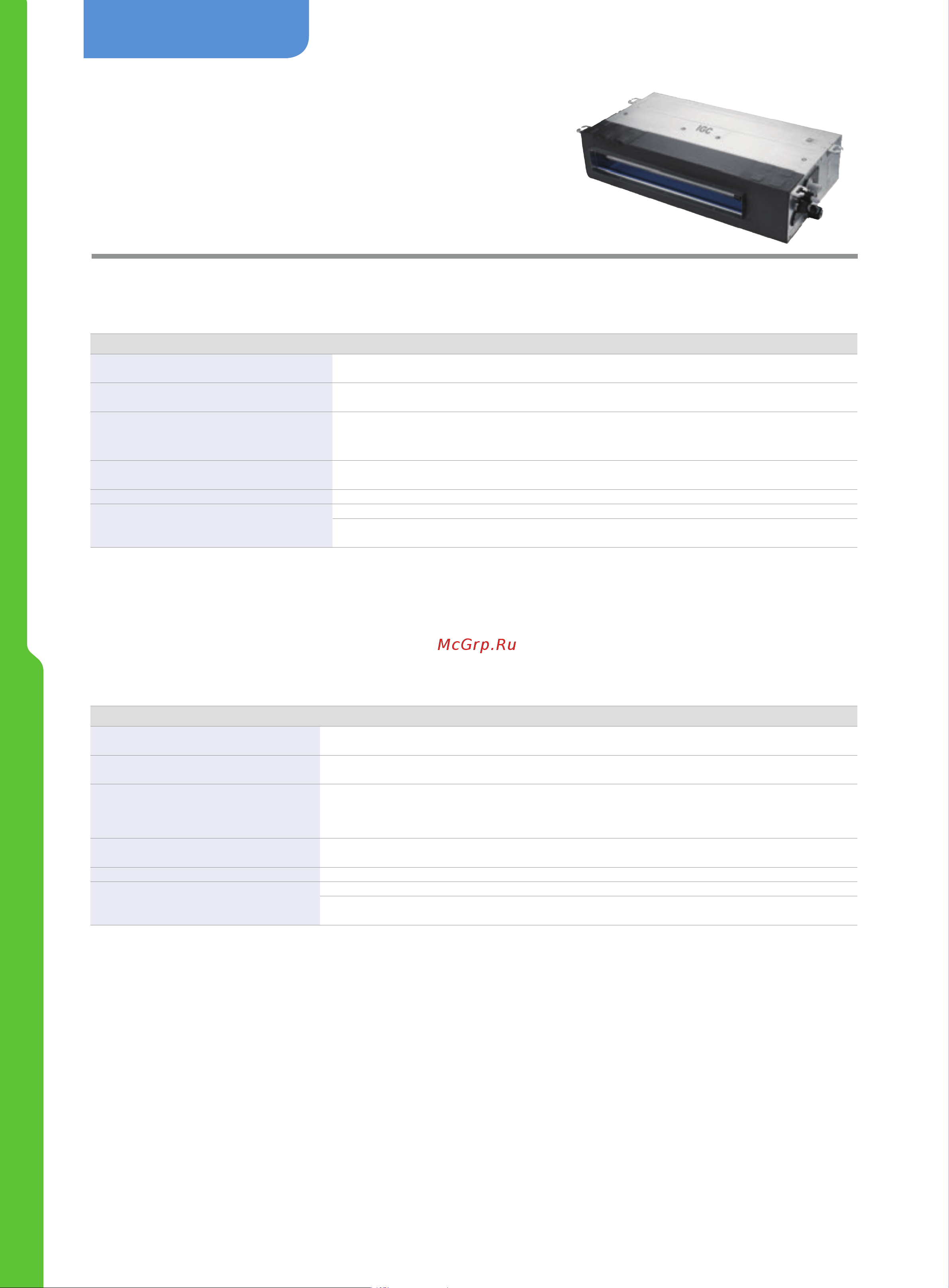

Канальные тонкие
Модель Внутренний блок IMS-BS22NH(DC4) IMS-BS28NH(DC4) IMS-BS36NH(DC4) IMS-BS45NH(DC4) IMS-BS56NH(DC4)
IMS-BS71NH(DC4)
Мощность
Охлаждение кВт 2.2 2.8 3.6 4.5 5.6 7.1
Обогрев кВт 2.5 3.0 4.3 5.0 6.0 8.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощность Вт 57 57 61 80 80 90
Производитель
ность
Расход воздуха
(Hi/Mid/Low)
м
3
/ч 480/390/320 480/390/320 560/430/390 850/680/575 850/680/575 1000/810/685
Уровень шума (Hi/Mid/Low)
дБ(A) 30/26/23 30/26/23 32/28/25 38/35/32 38/35/32 39/36/32
Внешнее статическое давление
(ESP)
Па 10/30 10/30 10/30 10/30 10/30 10/30
Размеры
(ШxГxВ)
Без упаковки мм 840×460×185 840×460×185 840×460×185 1160×460×185 1160×460×185 1160×460×185
В упаковке мм 1030×545×250 1030×545×250 1030×545×250 1350×545×250 1350×545×250 1350×545×250
Вес кг 15.5/19 15.5/19 16.5/20 20/24 20/24 22/26
Диаметр труб
Жидкостная мм
6.35 6.35 6.35 6.35 6.35 9.52
Газовая мм
9.52 9.52 12.7 12.7 12.7 15.88
Дренажная мм DN20 DN20 DN20 DN20 DN20 DN20
Модель Внутренний блок IMS-BS22NH(4) IMS-BS28NH(4) IMS-BS36NH(4) IMS-BS45NH(4) IMS-BS56NH(4) IMS-BS71NH(4)
Мощность
Охлаждение кВт 2.2 2.8 3.6 4.5 5.6 7.1
Обогрев кВт 2.5 3.0 4.3 5.0 6.0 8.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощностьВт 59 59 65 91 91 113
Производитель
ность
Расход воздуха
(Hi/Mid/Low)
м
3
/ч 480/390/320 480/390/320 560/430/390 850/680/575 850/680/575 1000/810/685
Уровень шума (Hi/Mid/Low)
дБ(A) 30/26/23 30/26/23 32/28/25 38/35/32 38/35/32 39/36/32
Внешнее статическое
давление (ESP)
Па 10/30 10/30 10/30 10/30 10/30 10/30
Размеры
(ШxГxВ)
Без упаковки мм 840×460×185 840×460×185 840×460×185 1160×460×185 1160×460×185 1160×460×185
В упаковке мм 1030×545×250 1030×545×250 1030×545×250 1350×545×250 1350×545×250 1350×545×250
Вес кг 15.5/19 15.5/19 16.5/20 20/24 20/24 22/26
Диаметр труб
Жидкостная мм
6.35 6.35 6.35 6.35 6.35 9.52
Газовая мм
9.52 9.52 12.7 12.7 12.7 15.88
Дренажная мм DN20 DN20 DN20 DN20 DN20 DN20
Технические характеристки (DC двигатель)
Технические характеристки (AC двигатель)
Внутренние блоки
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.
