298
Системы Unitary R22

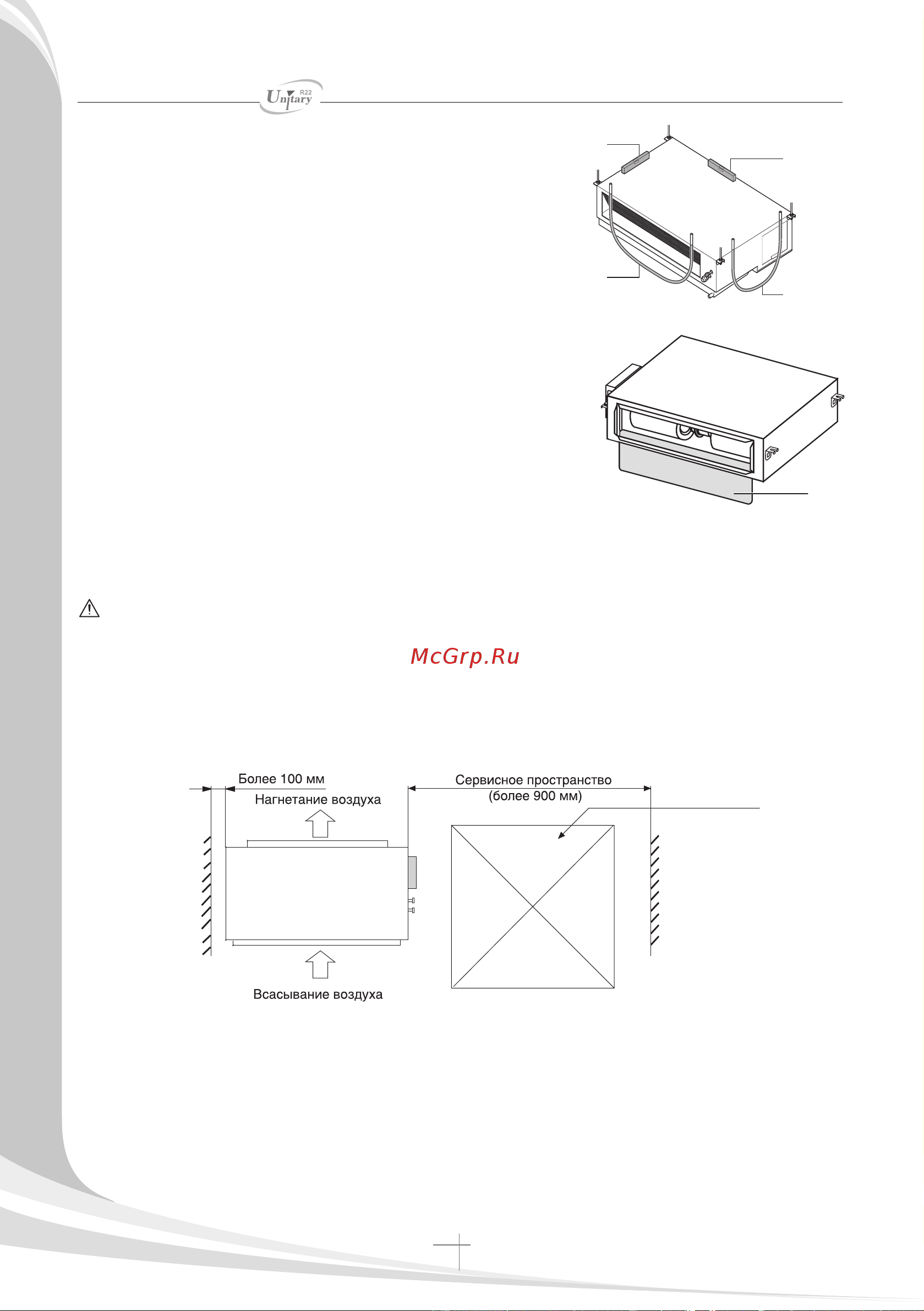

Если блок будет установлен с наклоном против на-
правления потока конденсата, из дренажного поддо-
на будет капать вода. С помощью уровня или запол-
ненной водой виниловой трубки проверьте, чтобы все
четыре угла блока были расположены в горизонталь-
ной плоскости.
5. В целях предотвращения скопления пыли на теплооб-
меннике устанавливается воздушный фильтр. Фильтра-
ция воздуха позволяет продлить срок службы блока.
6. В целях улучшения технического обслуживания внутрен-
них блоков необходимо заранее предусмотреть сервисные
люки. Смотровой люк используется для технического об-
служивания кондиционера сервисным специалистом. Реко-
мендуемый размер люка составляет 600 х 600 мм рядом с
электрическим блоком управления.
Процедура установки воздуховодов
Предупреждение
Пожалуйста, проконсультируйтесь с сервисной службой Вашего дилера по вопросу установки всасывающего и нагнета-
тельного воздуховодов. Проведите расчёт требуемого напора, создайте эскизные чертежи подводных и отводных каналов
и выберите подходящие воздуховоды соответствующей длины и диаметра. Делайте воздуховоды как можно меньшей
длины. Поворотов воздуховода должно быть как можно меньше. Воздуховоды нагнетания должны быть теплоизолиро-
ваны. Воздуховыпускное отверстие должно находиться в месте, где воздухораспределение осуществляется наилучшим
образом.
12
Фильтр
Уровень строительный
Уровень строительный
Виниловая трубка
Виниловая трубка
Сервисный люк
(600 x 600 мм)
Порядок монтажа
