www.daichi.ru
Технические характеристики
67
Введение
Технические характеристики
Подбор системы
Установка системы
Эксплуатация

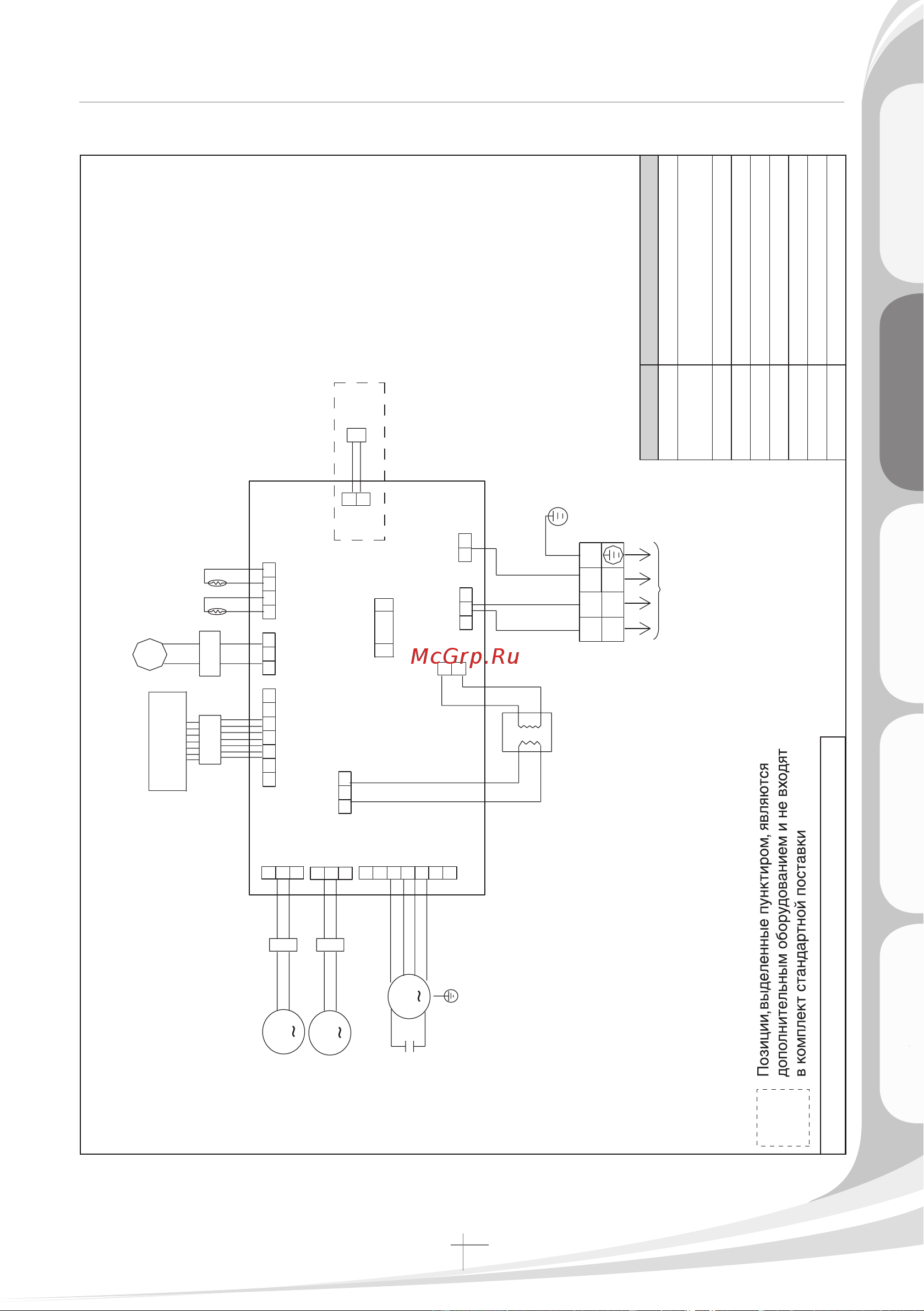

HBU-28CF03
Y/G: желтозеленый; W: белый; R: красный; B: черный
0010576505
W
M
Плата управления
W B R Y/G
1 2 3
B
R
CN4
CN5
CN8
CN3
CN9
CN10 CN7
CN12
CN1CN11
CN12
Y/G
Y/G
TR
FS
Приемник
инфракрасного
сигнала
SM
PM
FM
TC
TA
AD
CF
M
M
Межблочная
связь
Предохранитель
250 В 3,15 А
Обозначение Наименование
FS Поплавковый выключатель
SM
Электродвигатель привода
жалюзи
PM Дренажная помпа
FM Мотор вентилятора
CF Конденсатор
TR Трансформатор
AD Адаптер
TC Термистор на трубе
TA Термистор окружающей среды
