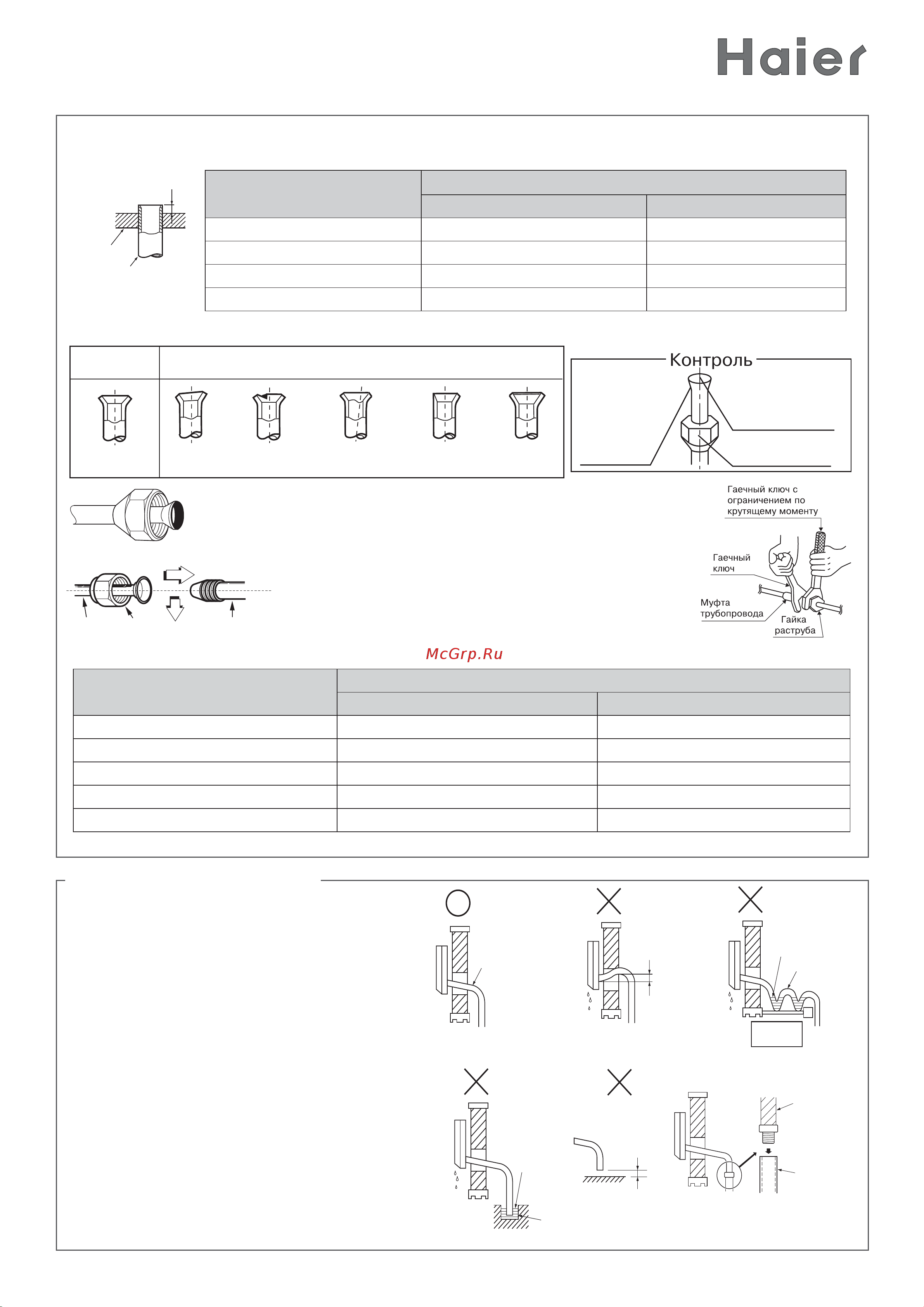

![Haier HSU-09HEA03 [15/32] Дренажная система](/views2/1807766/page15/bgf.png)
www.daichi.ru
15
ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEA03, HSU-HEA03
4. Плотно закрепите медную трубку в струбцине в соответствующее диаметру трубы отвер-
стие. Размер зажима зависит от диаметра трубы.
Наружный диаметр, мм
А (мм)
Максимум Минимум
6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0
16 2.4 2.2
5. Развальцуйте конус на конце трубы и проконтролируйте правильность его выполнения.
6. Нанесите масло на развальцованную часть.
7. Установите развальцованные трубы соосно со штуцером.
Закрутите накидную гайку, а затем затяните ее
двумя гаечными ключами – обычным и динамо-
метрическим.
Диаметр трубы (мм)
Крутящий момент
кгс мН см
1/4" (Ø6,4) 144–176 1440–1720
3/8" (Ø9,5) 133–407 3270–3990
1/2" (Ø 12,7) 504–616 4950–6030
5/8" (Ø15,9) 630–770 6180–7540
3/4" (Ø19,0) 990–1210 9270–11860
A
Обжимка
Медная труб
а
Конец трубы должен
быть равномерно
расширен в виде
окружности идеальной
формы.
Проконтролируйте
установку
гайки раструба.
На внутренней
поверхности
конуса не
должно быть
механических
дефектов
Трубка
Накидная
гайка
Патрубок
внутреннего блока
ДРЕНАЖНАЯ СИСТЕМА
Дренажный трубопровод должен быть
установлен с уклоном не менее 1/100 в
наружную сторону. Дренажный трубопро-
вод должен быть как можно короче.
Размер дренажной трубы должен быть не
меньше, чем соединительный размер
дренажной трубы внутреннего блока кон-
диционера. Если естественный слив не-
возможен - допускается установка помпы
стороннего производителя (подробнее
см. приложение «Дренажные помпы»).
Если требуется удлинитель дренажного
шланга или вставной дренажный трубо-
провод, используйте соответствующие
части, которые подходят к переднему
концу шланга выходящего из внутреннего
блока.
Наклон вниз
Утечка
воды
Не допускайте
подъема.
Утечка
воды
Скопление
влаги дренажа
Укладка
волнами
Утечка
воды
Конец
дренажного
шланга
находится в
воде.
Дренажная
канава
Воздух
Мягкий
шланг с
внутренним
диаметром
16 мм или
твердый
шланг из
винилP
хлорида
Дренажный
шланг
Зазор менее
50 мм
Правильно
Не допускается
Косой
срез
Зазубрины
от риммера
Вмятины
от обжима
Неравномерный
конус
Длинный
конус
