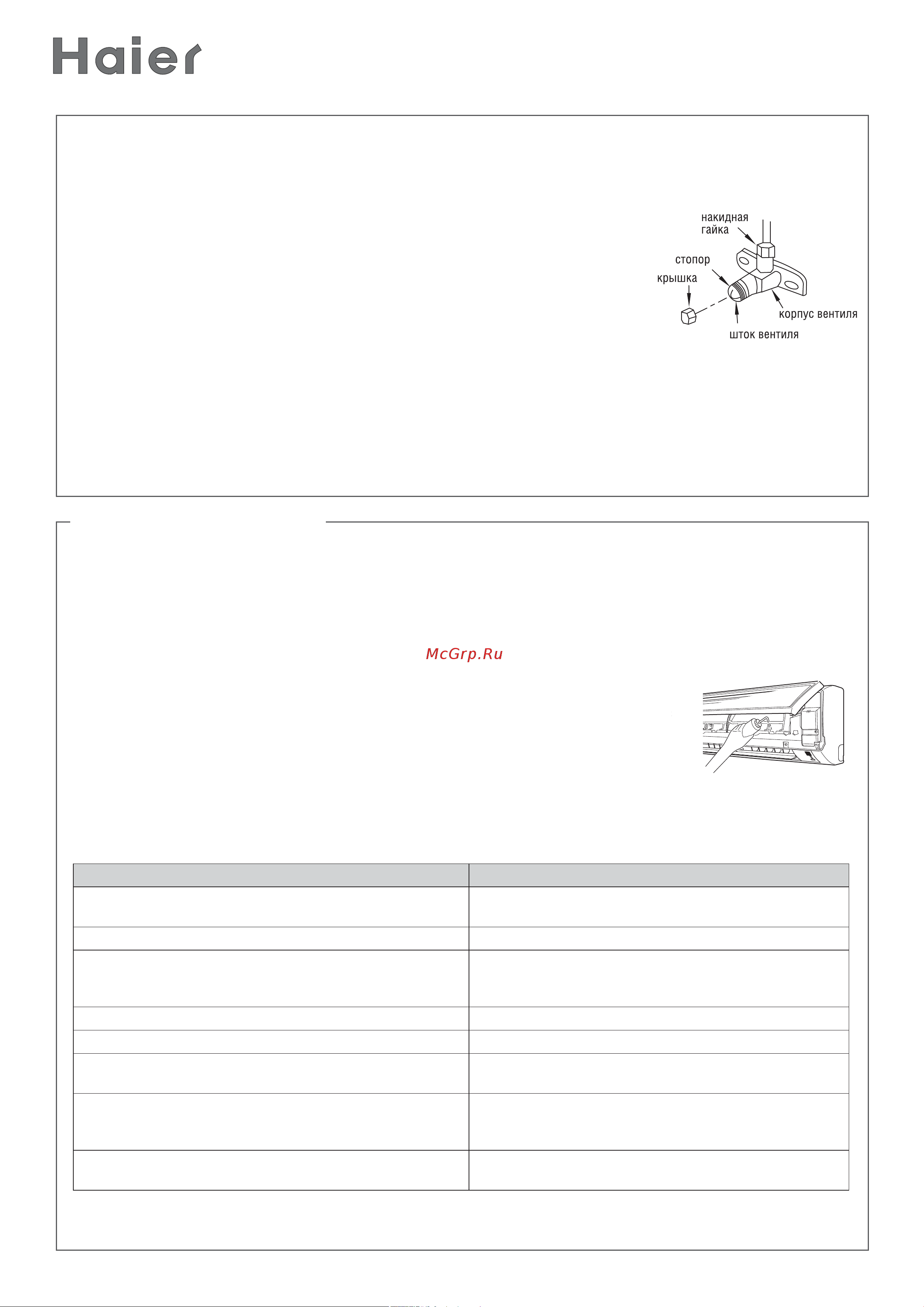

ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEA03, HSU-HEA03
www.daichi.ru
20
После завершения откачки полностью закройте вентиль Lo и выключите вакуумный насос. Про-
контролируйте показания манометра, стрелка не должна отклоняться от значения достигнутого
после остановки вакуумного насоса. Повышение давления свидетельствует о наличии негерме-
тичности в системе. В данном случае необходимо найти и устранить негерметичность в систе-
ме и повторить процесс вакуумирования.
6. Снимите крышки с запорных вентилей жидкостной и газовой труб
наружного блока. В этот момент вентили должны быть закрыты.
Поверните шток запорного вентиля жидкостной трубы (тонкая) на
45° против часовой стрелки и оставить в таком положении 6–7 сек.
Убедитесь, что давление, показываемое манометром, превышает
атмосферное давление.
7. Отключите заправочный шланг от вакуумметра и кратковременно приоткройте вентиль Lo,
но не допускайте падение давления до 0!
8. Отключите заправочный шланг от кондиционера.
9. Полностью откройте штоки запорных вентилей жидкостной и газовой труб и аккуратно
закрутите их крышки.
10. Убедитесь, что газ не утекает из мест соединений труб холодильного контура с блоками
кондиционера (A, B, C, D).
ПРОБНОЕ ВКЛЮЧЕНИЕ
Измерьте напряжение питания и удостоверьтесь в том, что оно находится в заданных интерва-
лах.
Пробную операцию следует выполнять либо в режиме охлаждения, либо в режиме нагрева. В
режиме охлаждения выберите минимальную программируемую температуру; в режиме
нагрева выберите максимальную программируемую температуру. Пробная операция может
быть заблокирована в любом режиме в зависимости от температуры в
помещении.
С целью защиты система блокирует операцию перезапуска на три
минуты после выключения.
Проверьте, работают ли все функции кондиционера (охлаждение, на-
грев и другие). Обратите особое внимание на то, свободно ли удаляется
конденсат из внутреннего блока. Для этого аккуратно влейте достаточ-
ное количество воды в дренажный поддон и проследите насколько эффективно и беспрепят-
ственно происходит слив дренажа.
Пункты проверки Возможные неисправности
Правильность установки внутреннего и наружного
блоков на прочных основаниях
Падение, вибрация, шум
Отсутствие утечек газообразного хладагента Нарушение функций охлаждения/нагрева
Тепловая изоляция труб для газообразного и
жидкого хладагента и удлинителя дренажного шланга
внутреннего блока
Утечка конденсата
Правильность монтажа дренажной линии Утечка конденсата
Правильность заземления системы Утечка электрического тока
Использование специализированных проводов для
межблочных соединений
Выход из строя или загорание
Отсутствие препятствий в тракте подачи входящего или
выходящего воздуха внутреннего или наружного блока.
Открытое состояние запорных вентилей
Нарушение функций охлаждения/нагрева
Нарушение приема внутренним блоком сигналов
дистанционного управления
Нерабочее состояние
