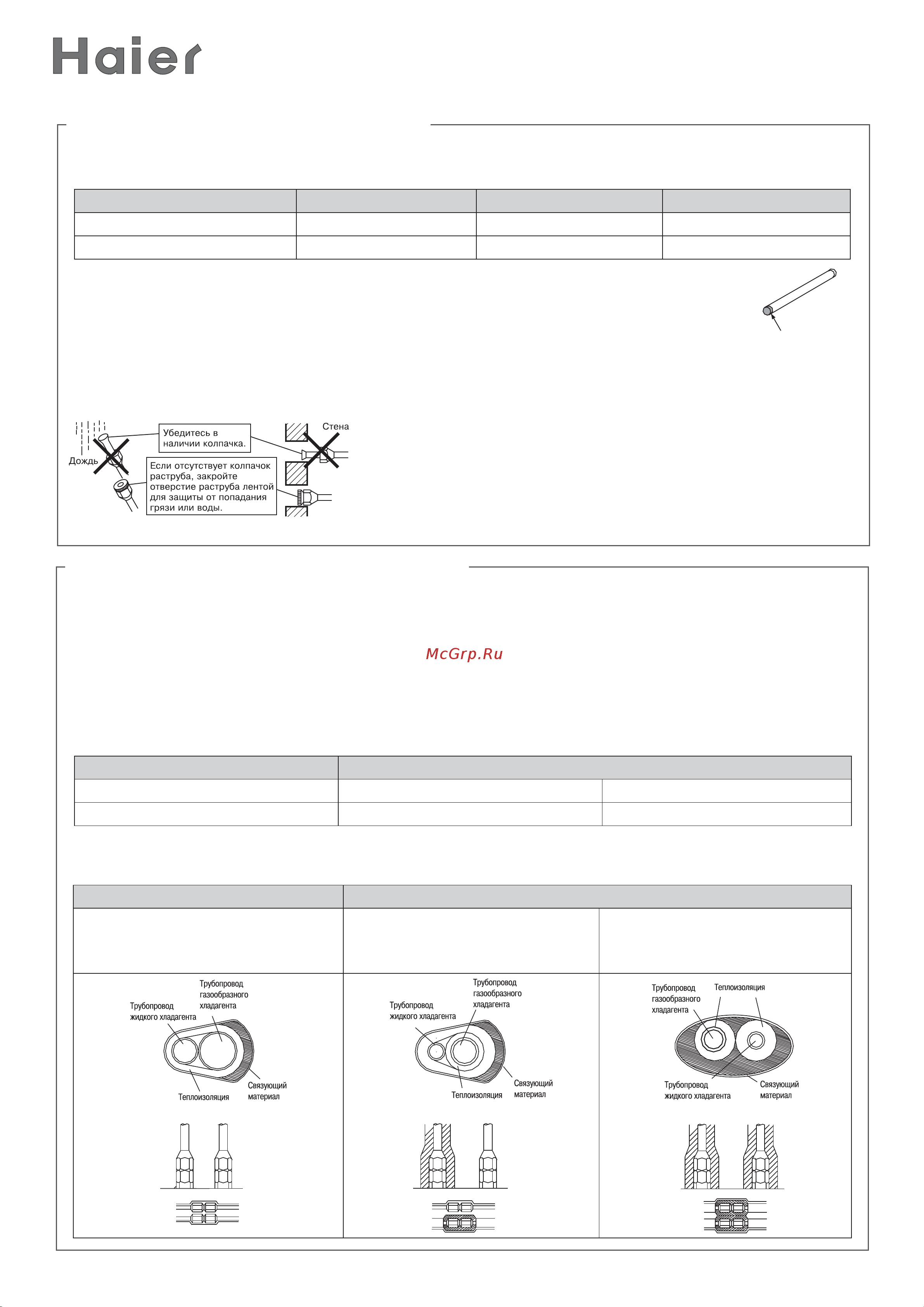

ИНСТРУКЦИЯ ПО МОНТАЖУ HSU-LEA03, HSU-HEA03
www.daichi.ru
8
ТРУБОПРОВОД ДЛЯ ХЛАДАГЕНТА
Для трубопроводов хладагента следует использовать трубы указанного диаметра и толщины.
Перед прокладкой трубопроводов их необходимо теплоизолировать.
HSU-07,09 HSU-12,18 HSU-22,24
Жидкостная труба, мм (дюймы) 6,35 х 0,8 мм (1/4”) 6,35 х 0,8 мм (1/4”) 9,52 х 0,8 мм (3/8”)
Газовая труба, мм (дюймы) 9,52 х 0,8 мм (3/8”) 12,7 х 1 мм (1/2”) 15,88 х 1,2 мм (5/8’’)
При транспортировке предохраняйте трубопроводы от изгиба и деформиро-
вания. Закрывайте открытый конец трубопровода заглушкой во избежание
попадания внутрь воды и грязи и храните в предназначенном для этого месте.
Герметизация и оберты-
вание конца трубопро-
вода
Необходимо учесть следующее:
при проводке трубопровода через отверстие в него легко может попасть грязь;
когда конец трубопровода выходит наружу, дождевая вода может легко про-
никнуть в трубу, особенно если труба установлена вертикально.
Все изгибы труб должны быть как можно более плавными.
Для изгиба пользуйтесь трубогибами. Следует также
учитывать возможность случайного повреждения. Если
длина открытой части трубопровода превышает 1 м, то
на эту часть следует установить обшивку на стяжных
хомутах.
ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
ИЗОЛЯЦИОННЫЙ МАТЕРИАЛ
Изоляционный материал должен выдерживать температуру трубопровода: не менее 70 °C на ли-
нии высокого давления, не менее 120 °C на линии низкого давления.
Пример: нагрев и охлаждение – теплостойкий пенополиэтилен (выдерживает температуру выше
120 °C). Только охлаждение – пенополиэтилен (выдерживает температуру выше 100 °C).
ВЫБОР ТОЛЩИНЫ ИЗОЛЯЦИОННОГО МАТЕРИАЛА
Толщина изоляционного материала:
Диаметр трубопровода (мм) Толщина материала
Трубопровод хладагента Ø 6,4 –Ø15,88 10 мм
Дренажный трубопровод Внутренний диаметр Ø16 6 мм
Для удобства выполнения работ перед прокладкой труб их следует изолировать. Убедитесь, что
отсутствуют зазоры между стыками теплоизоляционных трубок.
Неправильно Правильно
Трубопроводы газообразного и жид-
кого хладагента не рекомендуется
класть вместе при проведении работ
по изолированию
Изолируйте трубопровод газоо-
бразного хладагента (только охлаж-
дение)
Изолируйте трубопроводы
газообразного и жидкого хлада-
гента
