5.5 Принципиальная электрическая схема управления агрегата

5.5.1 Принципиальная электрическая схема управления агрегата и подчиненных агрегатов (см. чертеж (I) в приложении)

5.5.2 Схема соединения и связи главного агрегата и подчиненных агрегатов (см. чертеж (II) в приложении)

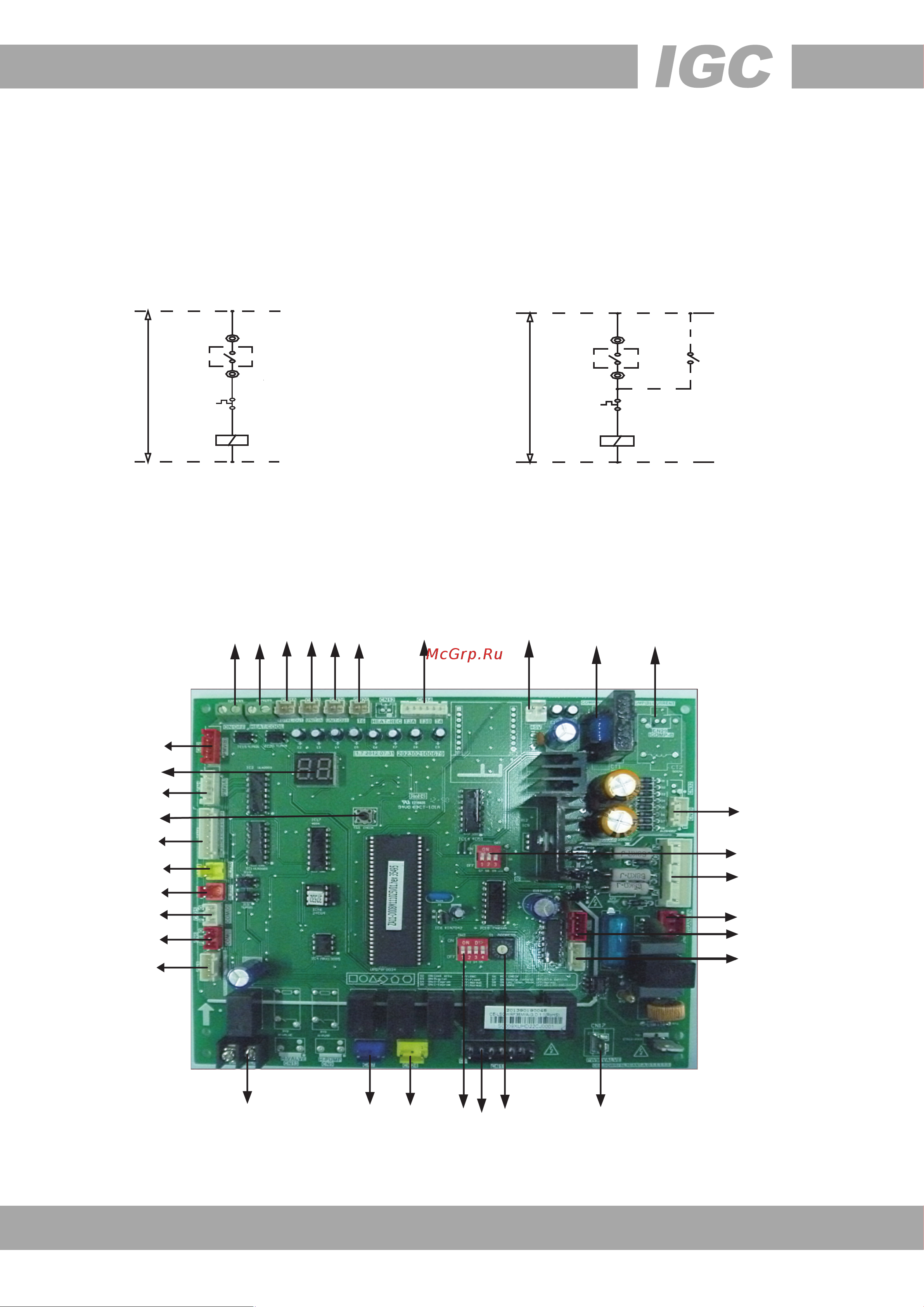

5.5.3 Иллюстративная схема управления главного щита управления (см рис. 5-4)

Шаг 5. Провода главного источника питания должны проходить через заземляющий зажим.

Шаг 6. Провода необходимо прочно соединить с клеммами A, B, C и N.

Шаг 7. Чередование фаз должно быть выполнено согласно проводам главного источника питания.

Шаг 8. Для предотвращения неисправной работы и повышения уровня безопасности главный источник питания должен находиться вне доступа лиц, не

главного агрегата, как показано на рис. 5-3.

Шаг 12. Способ соединения проводного блока управления обеспечивает соединение с каждым сигнальным проводом агрегатов: сигнальные провода P,

Q, E соединяются таким же способом, как и главные провода, и соответственно подводятся к клеммам P, Q, E проводного блока управления.

H1

H2

P1

P2

Рис. 5-2 Рис. 5-3

Рис. 5-4

Питание (220–-240 В~50 Гц)
