5www.igc-aircon.com

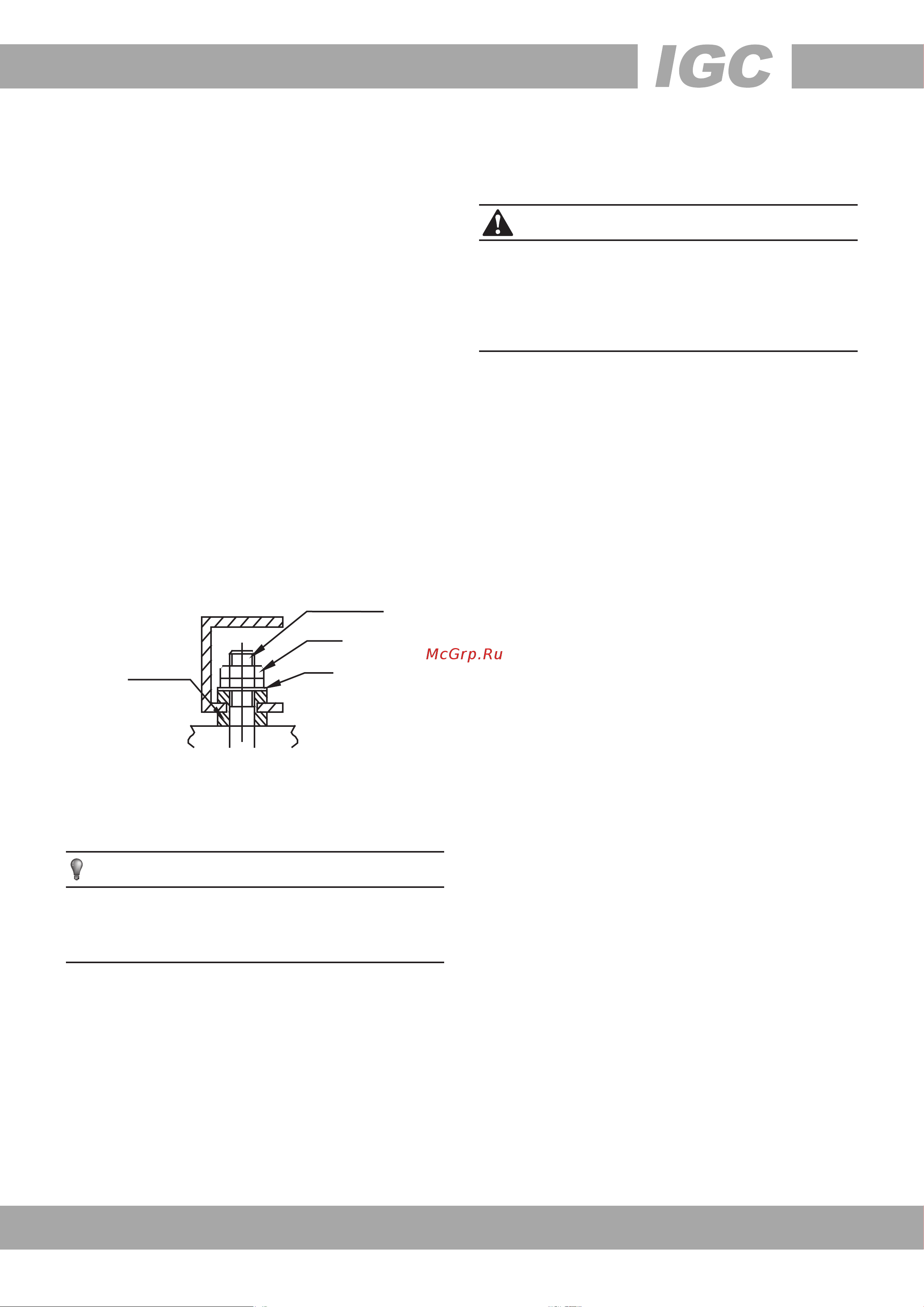

Демпфирующее
устройство
Анкерный болт M12
Гайка
Ферролит
Крепление демпфера на фундаменте рекомендуется с использованием
предусмотренных отверстий.
После установки агрегата на фундамент нельзя перемещать демпфер,
соединенный с агрегатом, и не допускается затягивание центральной
зажимной гайки до восприятия нагрузки демпфером.
Рис. 3-5
● После установки агрегата может быть выполнена укладка
трубопроводов охлажденной воды.
● При подключении водопроводов необходимо соблюдать
соответствующие правила установки.
● Трубопроводы должны быть абсолютно чистыми, и все
трубопроводы охлажденной воды должны соответствовать
местным нормам и правилами устройства трубопроводов.
4 УСТАНОВКА ВОДЯНОЙ ЧАСТИ
4.1 Основные требования к подключению
трубопроводов охлажденной воды
● Требования к подключению труб охлажденной воды
a. Все трубопроводы охлажденной воды перед началом работы
агрегата необходимо тщательно промыть, чтобы очистить от
загрязнений. При этом грязь, при наличии таковой, нельзя
вымывать в направлении теплообменника.
b. Вода должна поступать в теплообменник через впуск; в против-
ном случае рабочие характеристики агрегата будут снижены.
c. Впускной патрубок испарителя должен быть оснащен регулято-
ром расхода с обтекаемым телом для реализации защиты агрега-
та от разрыва. На обоих концах регулятора расхода с обтекаемым
телом должны быть предусмотрены горизонтальные прямолиней-
ные участки, диаметр которых в 5 раз больше диаметра впускного
патрубка. Регулятор расхода с обтекаемым телом необходимо
установить в строгом соответствии с «Руководством по установке
и настройке регулятора расхода с обтекаемым телом»
(рис. 4.3–4.4). Провода регулятора расхода с обтекаемым телом
необходимо подвести к электрическому шкафу посредством
экранированного кабеля (см. подробнее на Схеме электрического
управления). Рабочее давление регулятора расхода с обтекаемым
телом составляет 1,0 МПа, а диаметр контактной поверхности
равен 1 дюйму. Настройка регулятора расхода с обтекаемым
телом с учетом номинального потока воды агрегата выполняется
после установки трубопроводов.
d. Насос, устанавливаемый в системе водопроводов, должен быть
оборудован пускателем. Насос осуществляет подачу воды
непосредственно в теплообменник водяной части агрегата.
e. Трубопроводы и патрубки должны иметь независимые опоры и
не должны опираться на агрегат.
f. Трубопроводы и патрубки теплообменника должны легко
разбираться для осуществления эксплуатации и очистки, а также
проведения осмотра трубопроводов испарителя.
g. Испаритель необходимо оборудовать по месту фильтром с
количеством ячеек сита на дюйм более 40. Фильтр необходимо
установить на минимально возможном расстоянии от впускного
патрубка и снабдить его теплоизоляцией.
h. Для удобства очистки внешней системы водоводов перед
регулировкой агрегата необходимо установить перепускные трубы
и перепускные (байпасные) клапаны для теплообменника,
представленные на рис. 4-1. Благодаря этому во время техобслу-
живания можно перекрыть водовод теплообменника, не мешая
работе других теплообменников.
i. Для уменьшения передачи вибраций на здание между теплооб-
менной поверхностью и местным трубопроводом необходимо
предусмотреть гибкие патрубки.
j. Для удобства техобслуживания необходимо оборудовать
впускные и выпускные патрубки термометром или манометром.
Агрегат не укомплектован приборами для измерения давления и
температуры, поэтому они приобретаются отдельно.
k. Во всех нижних точках водяной части необходимо предусмо-
треть сливные отверстия для полного слива воды, находящейся в
испарителе и системе; во всех же верхних точках необходимо
установить разгрузочные клапаны для обеспечения отвода
воздуха из трубопровода. Для удобства техобслуживания не
следует утеплять разгрузочные клапаны и сливные отверстия
теплоизоляцией.
3.6 Установка демпфирующих устройств
3.6.1 Между агрегатом и фундаментом необходимо
предусмотреть демпфирующие устройства.
С помощью монтажных отверстий диаметром 15 мм, расположен-
ных на стальной раме основания агрегата, можно закрепить
агрегат на фундаменте с проложенным между ними пружинным
демпфером. Подробная информация о расстоянии между центра-
ми установочных отверстий приведена на рис.3-3 (Схема с устано-
вочными размерами агрегата). Демпфер не поставляется в
комплекте с агрегатом, и пользователь может выбрать демпфер в
соответствии со своими требованиями. При установке агрегата на
высокой крыше или участке, чувствительном к вибрациям, следует
проконсультироваться со специалистами по поводу выбора
демпфера.
3.6.1 Порядок установки демпфера.
Шаг 1. Проверить плоскостность бетонного основания, которая
должна быть в пределах ±3 мм, затем поместить агрегат на плиту
основания.
Шаг 2. Поднять агрегат на высоту, подходящую для установки
демпфирующего устройства.
c. Снять зажимные гайки демпфера.
Шаг 3. Поместить агрегат на демпфер и совместить крепежные
болтовые отверстия демпфера с крепежными отверстиями в
основании агрегата.
Шаг 4. Снова установить зажимные гайки демпфера на крепежные
отверстия в основания агрегата и ввернуть их в демпфер.
Шаг 5. Отрегулировать рабочую высоту основания демпфера и
завинтить выравнивающие болты до отказа. Затянуть болты по
одному обороту для обеспечения одинаковой регулировки высоты
демпфера.
Шаг 6. После достижения правильной рабочей высоты можно
затянуть стопорные болты.
ВНИМАНИЕ
ПРИМЕЧАНИЕ
