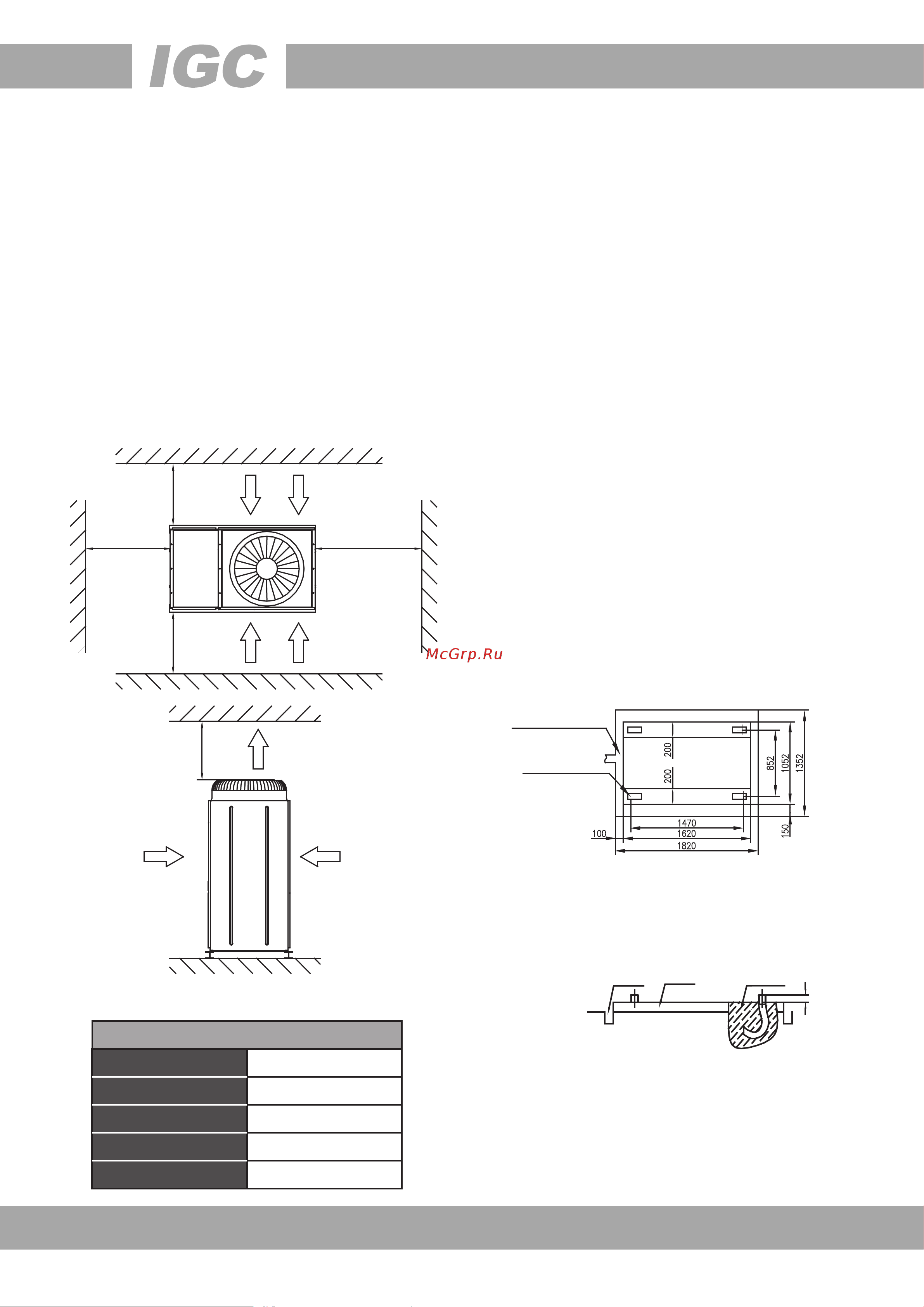

Рис. 3-2
Подвод воздушного
потока
Подвод воздушного
потока
Подвод воздушного
потока
Подвод воздушного
потока
Пространство для установки (мм)
A
B
C
D
E
≥1500
≥2000
≥2000
≥1500
≥8000
Схема с установочными размерами агрегата
Бетон
Цементный
раствор
Спускной канал
Таблица 3-2
Рис. 3-3
Рис. 3-4
3.4 Требования к пространству при параллельной
установке нескольких модульных агрегатов
C целью предотвращения обратного потока воздуха в конденсатор
и отказов при эксплуатации агрегата параллельная установка
нескольких модульных агрегатов может быть выполнена в направ-
лении А и D в соответствии с рис. 3-2 с соблюдением расстояний
между агрегатом и препятствием, указанных в табл. 3.1, при этом
между смежными модульными агрегатами должно быть предусмо-
трено пространство не менее 300 мм; установка также может быть
выполнена в направлении В и С в соответствии с рис. 3-2 с соблю-
дением расстояний между агрегатом и препятствием, указанных в
табл. 3-1, при этом между смежными модульными агрегатами
должно быть предусмотрено пространство не менее 600 мм;
наконец, установка может быть выполнена в комбинации направ-
лений A и D и комбинации направлений В и С с соблюдением
расстояний между агрегатом и препятствием, указанных в
табл. 3-1, при этом между смежными модульными агрегатами в
направлении A и D должно быть предусмотрено пространство не
менее 300 мм, в направлении В и С ─ не менее 600 мм. Если
вышеуказанные расстояния не соблюдены, то может быть ограни-
чено движение воздуха от агрегата к теплообменникам или
возможен обратный поток отведенного воздуха, что может
сказаться на рабочих характеристиках агрегата или привести к
выходу агрегата из строя.
3.5 Фундамент для установки
a. Агрегат должен быть установлен на горизонтальный фундамент,
первый этаж или кровлю, способные выдерживать эксплуатацион-
ную массу агрегата и массу обслуживающего персонала. Эксплуа-
тационная масса указана в табл. 9.1 (Таблица применимых
моделей и параметров).
b. Если агрегат установлен на такой высоте, что обслуживающему
персоналу неудобно производить работы по техобслуживанию
агрегата, то вокруг агрегата может быть устроена рабочая
платформа.
c. Рабочая платформа должна быть рассчитана на массу обслужи-
вающего персонала и оборудования для техобслуживания.
d. Не допускается закладка нижней рамы агрегата в бетон фунда-
мента установки.
3.5.1 Чертеж расположения фундамента под установку агрегата:
(ед. изм.: мм)
3.3 Требования к пространству для размещения
агрегата
3.3.1 Требования к пространству для размещения агрегата
3.3.1.1 Для обеспечения необходимого воздушного потока,
поступающего в конденсатор, при установке агрегата необходимо
учитывать влияние нисходящего потока воздуха, образующегося
из-за стоящих рядом с агрегатом высотных зданий.
3.3.1.2 Если агрегат установлен в месте с высокой скоростью
потока воздуха, например на открытой крыше, то для предотвра-
щения воздействия турбулентного потока на воздух, поступающий
в агрегат, можно предусмотреть такие меры, как утопленная
ограда и жалюзи. Если необходимо устроить утопленную ограду,
то ее высота должна быть не больше высоты агрегата, а если
требуются жалюзи, то общая потеря статического давления
должна быть меньше статического давления за пределами
вентилятора. Кроме того, пространство между агрегатом и
утопленной оградой или жалюзи должно соответствовать требова-
ниям к минимальному пространству для установки агрегата.
3.3.1.3 Если эксплуатация агрегата будет осуществляться зимой и
место установки может быть покрыто снегом, то для обеспечения
равномерного потока воздуха через теплообменники агрегат
следует установить выше поверхности снежного покрова.
A
B
D
C
E
80
Дренажный канал
Анкерный болт
