Sc&t HD02-4K [5/7] Подключение

SC&T HD02-4K, 1 вход на 2 выхода, стандарт HDMI 1.4a, HDCP, разрешение до 4K(30Гц), в комплекте БП 220/5В,2A(DC) sct0912 [5/7] Подключение
5
№
п/п
Обозначение
Назначение
6
OUT 2
LED индикатор подключения устройства
отображения 2.
Горит синим – устройство подключено, идет
передача сигнала.
7
HDMI IN
Разъем HDMI-A подключения источника сигнала
HDMI кабелем.
8
HDMI OUT 1
Разъем HDMI-A для подключения устройства
отображения 1 HDMI кабелем.
9
HDMI OUT 2
Разъем HDMI-A для подключения устройства
отображения 2 HDMI кабелем.
10
CONSOLE
Разъем DB-9 подключения к ПК для обновления
прошивки.
11
DC 5V
Разъем подключения внешнего блока питания
AC220V/DC5V (2А) (входит в комплект поставки).
6 Подключение

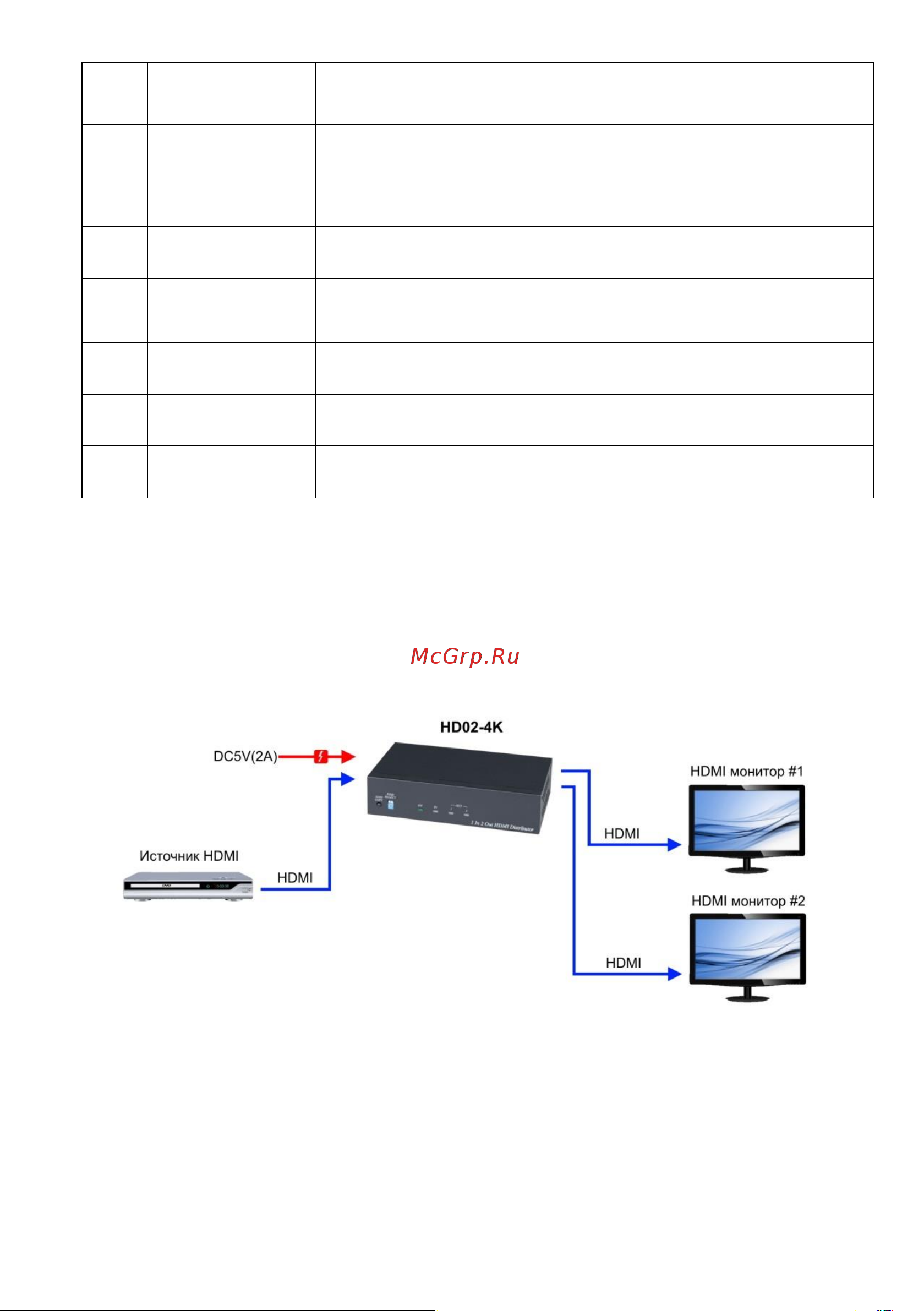

Рис.3 Типовая схема подключения HD02-4K.
