Sc&t HD02-4K [6/7] Выбор режима edid

Внимание!

- Рекомендуется подключать блок питания после того как произведены

все остальные подключения.

- Разветвитель и соединительные кабели должны быть расположены

вдали от источников электромагнитных излучений, таких как

микроволновые печи, радиооборудование, источники высокого

напряжения и т.п.

7 Выбор режима EDID

В разветвителе HD02-4K предусмотрено несколько вариантов

выбора данных EDID для передачи источнику сигнала (Таб. 2).

- Начальная установка. Источник сигнала передает изображение с

разрешением 1080p. Все Dip-переключатели находятся в положении

OFF.

- Ручной выбор. Источник сигнала будет использовать EDID того

устройства отображения, которому соответствует Dip-переключатель

находящийся в положении ON.

- Автоматический выбор. Разветвитель генерирует EDID, чтобы

источник сигнала работал с максимально высоким разрешением, которое

поддерживается всеми устройствами отображения. Dip-переключатели

нужно перевести в положение ON и нажать кнопку EDID COPY на

передней панели.

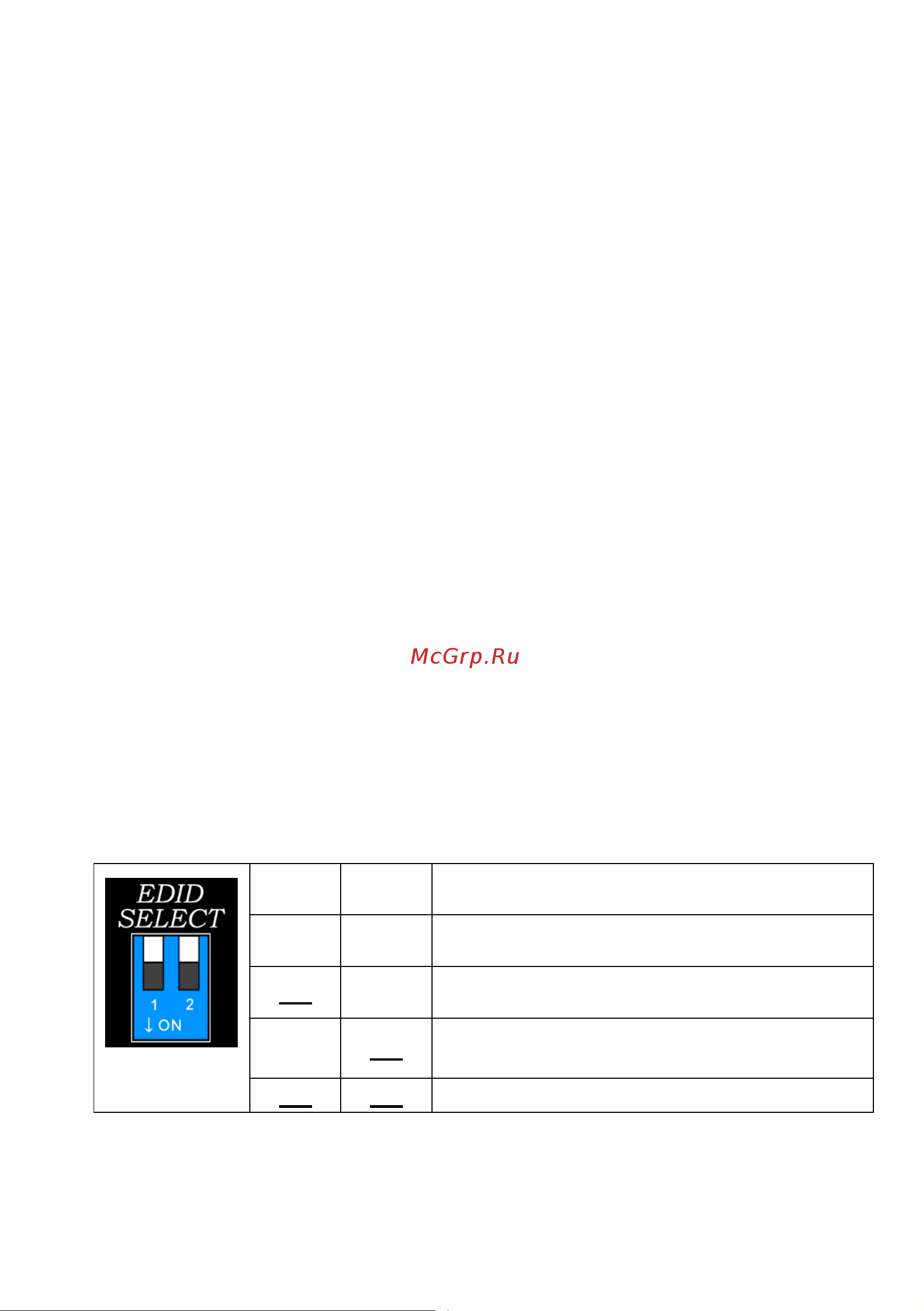

Табл.2 Выбор режима EDID с помощью Dip-переключателей HD02-4K.

(2) Рис. 2

DIP 1

DIP 2

EDID

OFF

Установлено разрешение 1080p (по

умолчанию).

OFF

Выбран EDID устройства отображения,

подключенного к 1-му выходу.

OFF

Выбран EDID устройства отображения,

подключенного ко 2-му выходу

Автоматический выбор EDID.
