5
№
п/п
Обозначение
Назначение
7
JUMP
Кнопка вкл/выкл функции автоматического
перехода к сигналу от недавно подключенного
источника HDMI.
8
DIMMER
Кнопка вкл/выкл функции LED Brightness.
Данная функция управляет яркостью LED
индикаторов. Всего доступно 4 уровня яркости.

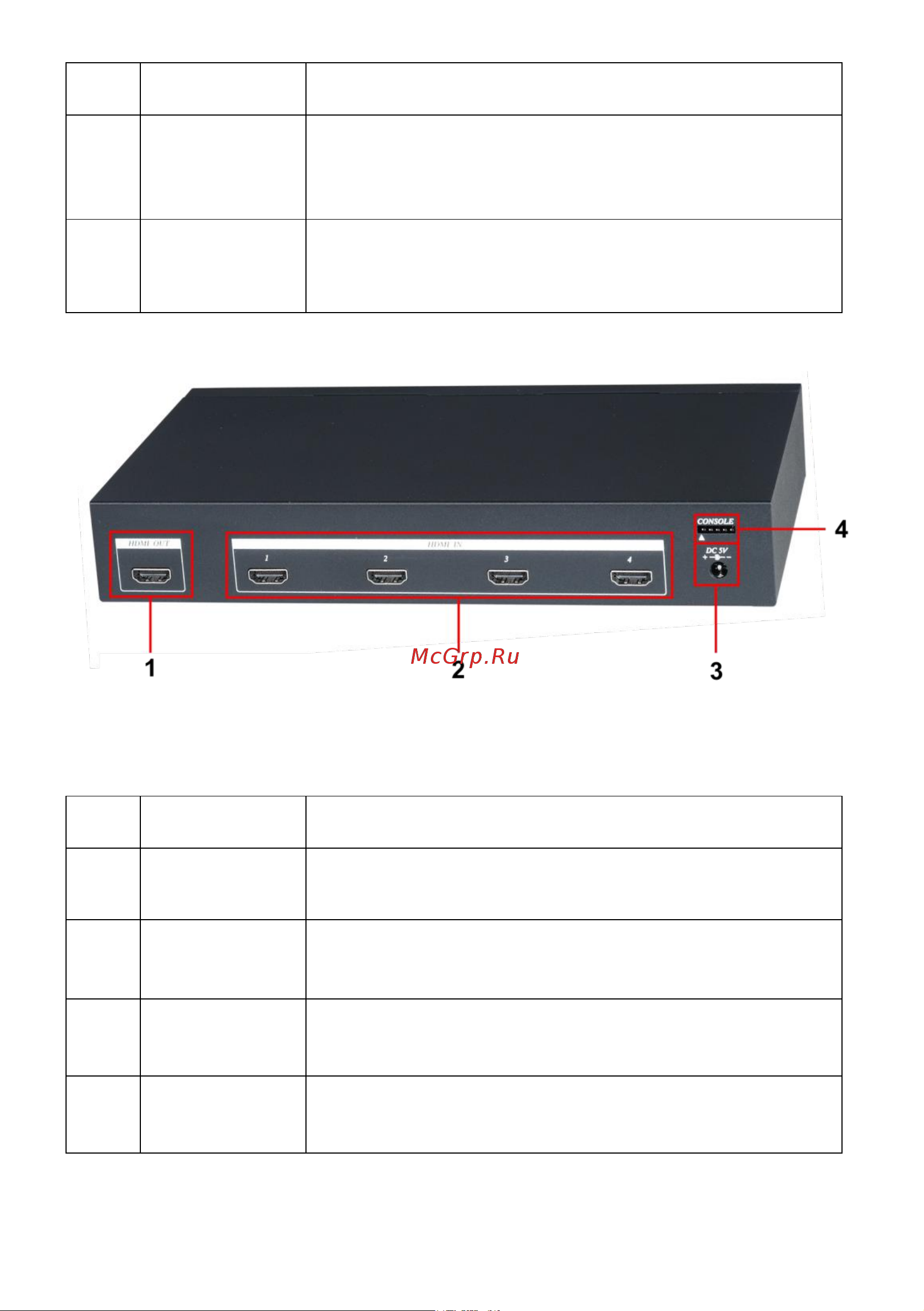

Рис. 3 HDMI Коммутатор HS04, разъемы на задней панели
Таб.2 HDMI Коммутатор HS04, назначение разъемов на задней панели
№
п/п
Обозначение
Назначение
1
HDMI OUT
Разъем HDMI-A для подключения устройства
отображения HDMI (телевизор, проектор и тд.)
2
HDMI IN
1 2 3 4
Разъемы HDMI-A с 1 по 4й для подключения
устройств-источников HDMI видеосигнала.
3
DC 5V
Разъем для подключения блока питания AC
220V / DC 5V из комплекта поставки.
4
CONSOLE
Штыревой разъем для подключения
коммутатора кабелем RS-232 / USB к ПК.
Опционально.
Содержание
- Www smartcable ru 1
- Коммутатор hdmi сигнала 4 входа 1 выход 1
- Руководство по эксплуатации 1
- Внешний вид 3
- Внешний вид и описание элементов 3
- Комплектация 3
- Назначение 3
- Особенности оборудования 3
- Описание элементов 4
- Схема подключения 6
- Управление коммутатором с помощью пульта ду 6
- Menu enter 5 6 7 8 7
- Гарантия 9
- Технические характеристики 9
