5. Схема подключения

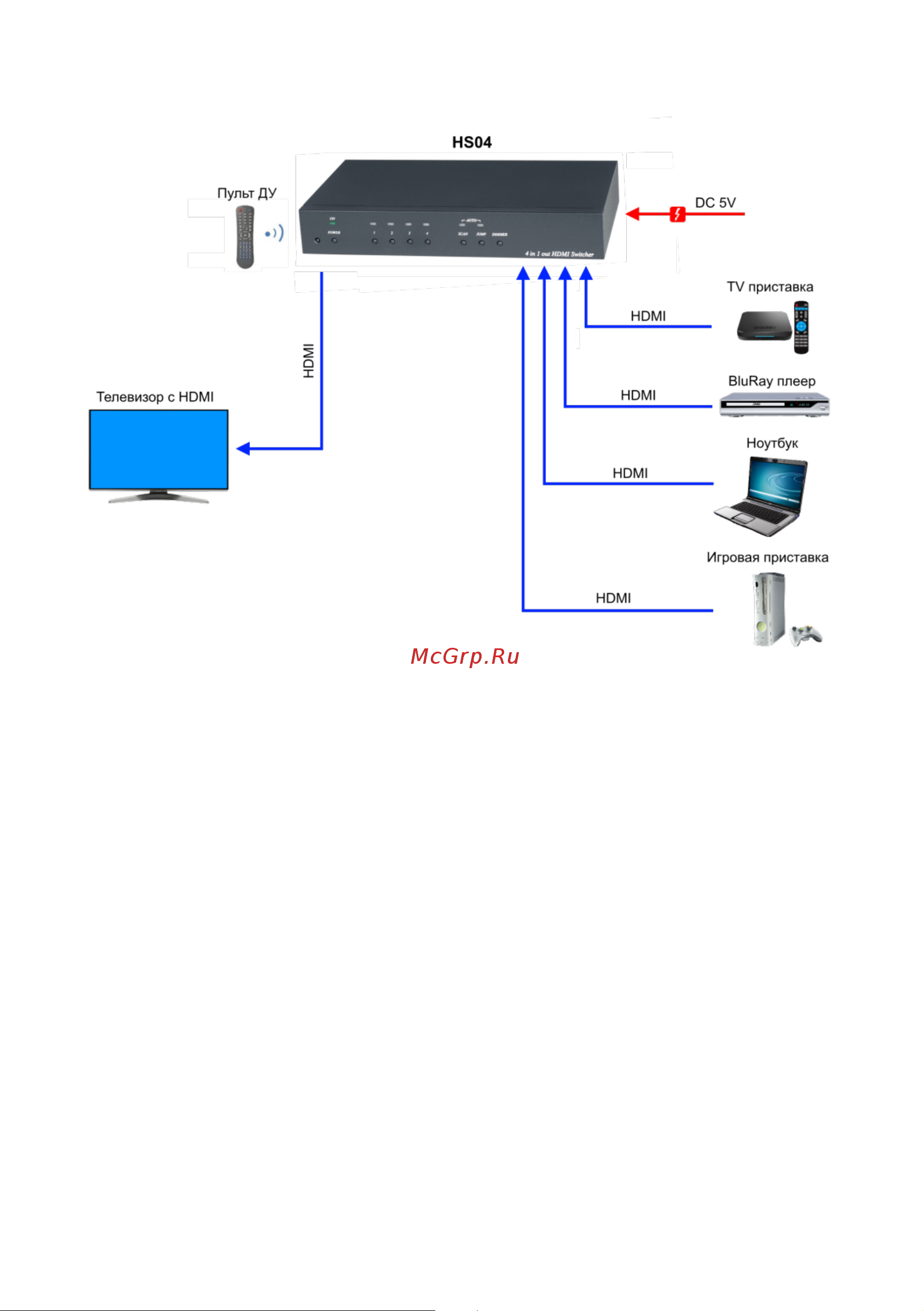

Рис. 4 Типовая схема подключения HDMI коммутатора HS04

6. Управление коммутатором с помощью пульта ДУ

HDMI коммутатор может управляться не только кнопками на

лицевой панели, но и с помощью пульта дистанционного управления,

работающего в ИК диапазоне.

Ниже рассмотрены кнопки пульта ДУ, а также функции которые

назначены на эти кнопки.

Предусмотрено 2 режима работы пульта ДУ – A и B. Чтобы

поменять режим необходимо при включенном HDMI коммутаторе

одновременно нажать кнопку POWER на лицевой панели и кнопку «*» на

пульте ДУ одновременно.

 Режим A предусматривает работу коммутатора с поддержкой

функций Auto Scan и Auto Jump

 Режим B предусматривает работу коммутатора без функций Auto

Scan и Auto Jump.
