Sc&t HS04 [4/9] Описание элементов

4.2 Описание элементов

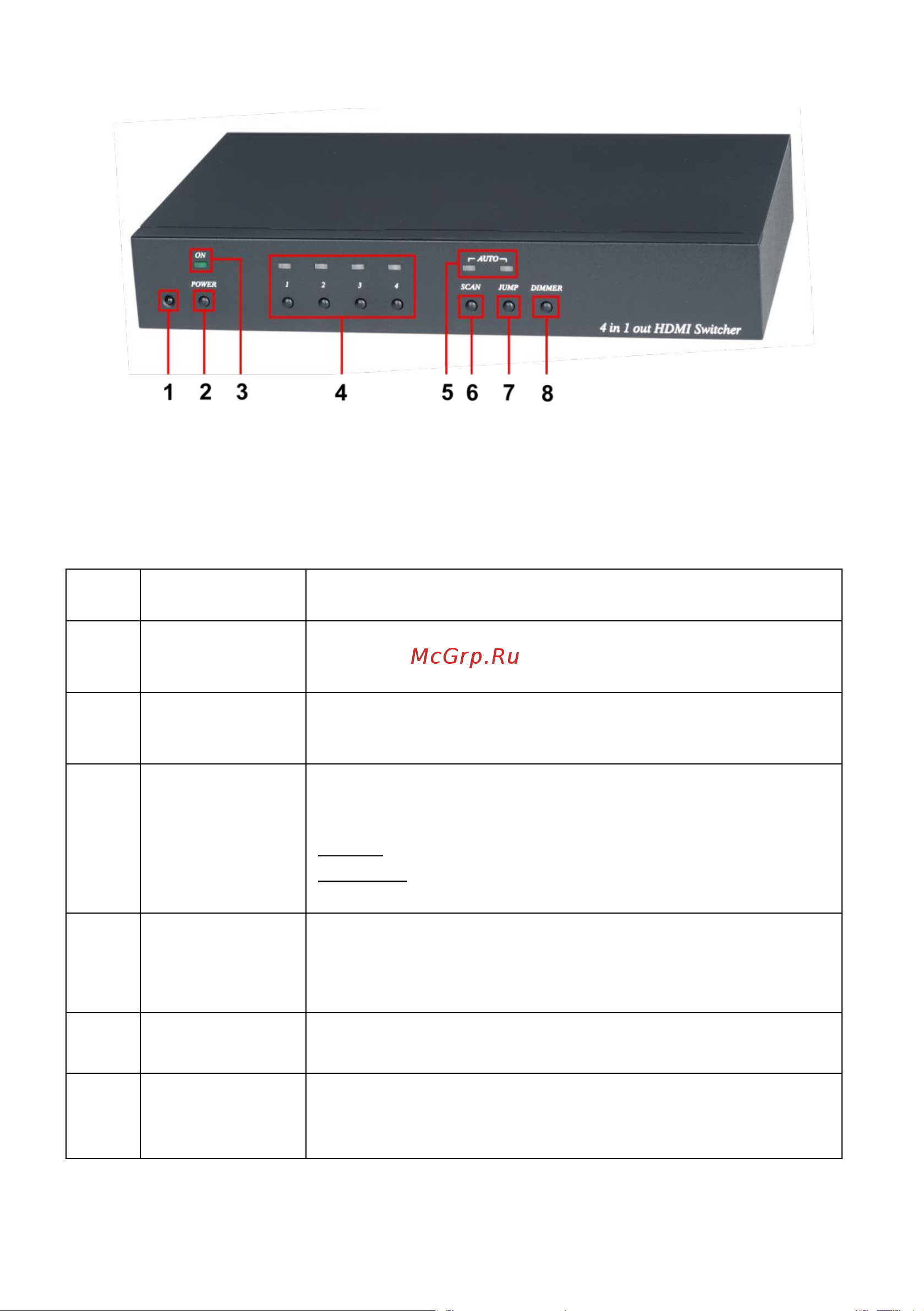

Рис. 2 HDMI Коммутатор HS04, разъемы и индикаторы на передней

панели

Таб.1 HDMI Коммутатор HS04, назначение разъемов и индикаторов на

передней панели

№

п/п

Обозначение

Назначение

ИК приемник для управления HDMI

коммутатором с помощью пульта ДУ

POWER

Кнопка включения/выключения HDMI

коммутатора

LED индикатор питания

Горит – питание подается

Не горит – питания нет. Проверьте подключение

блока питания

1 2 3 4

Кнопки выбора источника HDMI от 1 до 4

LED индикаторы, которые отображают

выбранный HDMI источник.

AUTO

LED индикаторы выбора авто режима для

функций SCAN и JUMP

SCAN

Кнопка вкл/выкл функции автоматического

сканирования источников HDMI если на текущем

источнике отсутствует сигнал в течение 0.5 сек
