3. Подключение пневмоинструмента

Прежде чем начать подсоединять пневмоинструмент, убедитесь, что компрессор

выключен.

Каждый инструмент работает при определенном рабочем давлении, оно указано в

соответствующем разделе инструкции по эксплуатации.

При смене пневмоинструмента и изменении рабочего давления компрессор в норме

автоматически останавливается и через определенный интервал времени сам

перезапускается.

1. Все пневмоинструменты снабжены быстродействующими штуцерами (см. рис. ); воздух к

инструменту подается через спиралеобразный шланг.

Давление можно проверить по

манометру или по рискам на ручке клапана, цифры на которых соответствуют величине

давления

3. Еще до пуска компрессора, чтобы полностью перекрыть поток сжатого воздуха к

инструменту, поверните против часовой стрелки до упора ручку регулятора давления А.

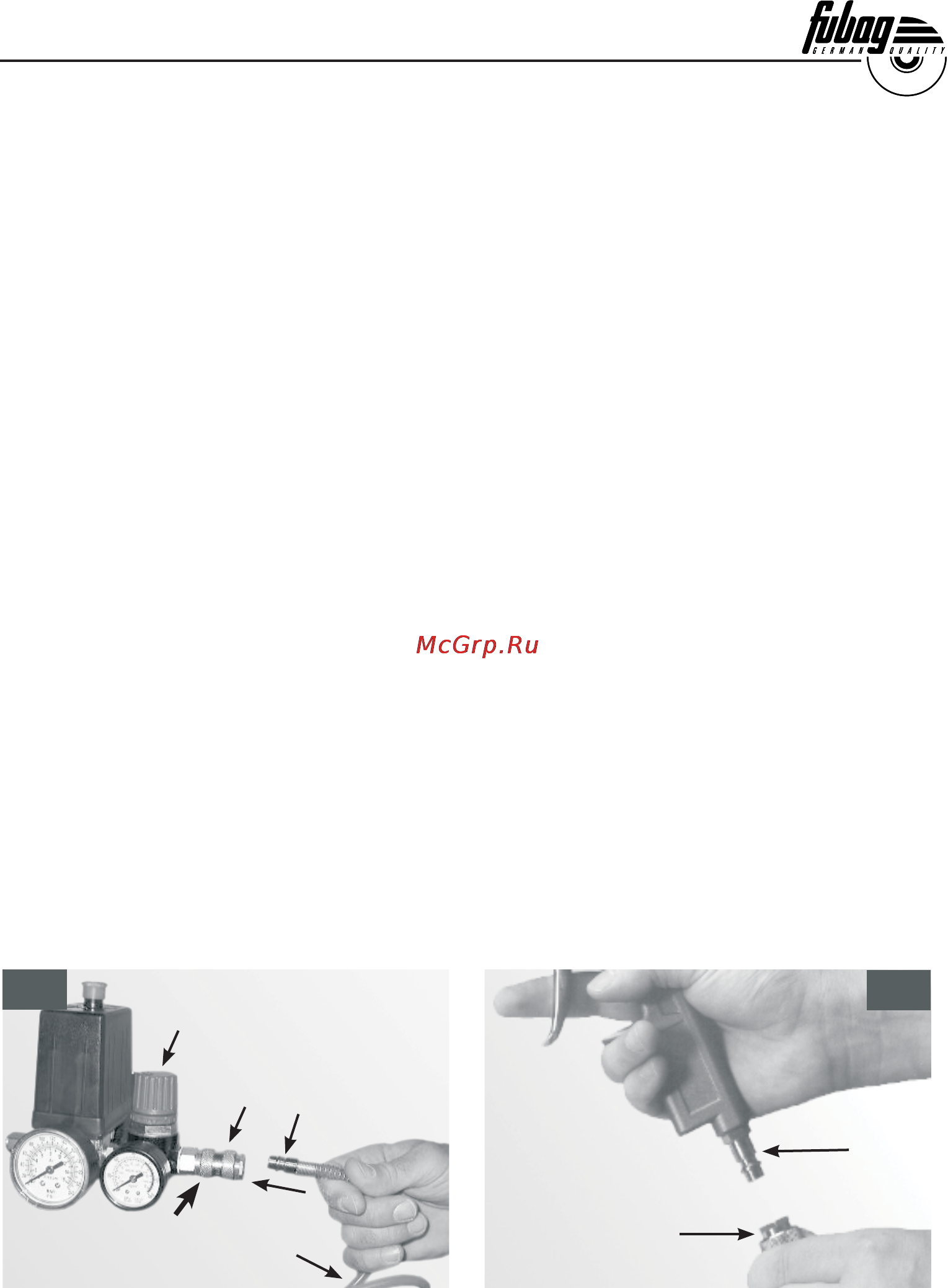

4. Один конец спиралеобразного шланга В оканчивается штуцером D. Вставьте ее с нажимом

в выходное отверстие С на компрессоре (рис. 1). При правильном подсоединении слышится

характерный металлический щелчок.

5. Пневмоинструмент подключается к противоположному концу шланга Е. Подсоедините

штуцер F с нажимом к шлангу (рис. ).

6. После подсоединения шланга и инструмента к компрессору можно начинать работу.

7. Включите компрессор. Как только будет достигнуто заданное рабочее давление,

компрессор автоматически остановится сам.

8. По окончании работы перекройте струю сжатого воздуха, повернув ручку А против часовой

стрелки. Некоторое время продолжайте работать пневмоинструментом, пока не убедитесь,

что остаточный воздух больше на него не поступает. После этого отключите шланг от

компрессора, оттянув назад наружное кольцо G (рис. ). Отсоединив шланг, можно

отсоединить штуцер Е пневмоинструмента. Для этого повторите те же действия, что и при

подсоединении штуцера D (рис. ).
