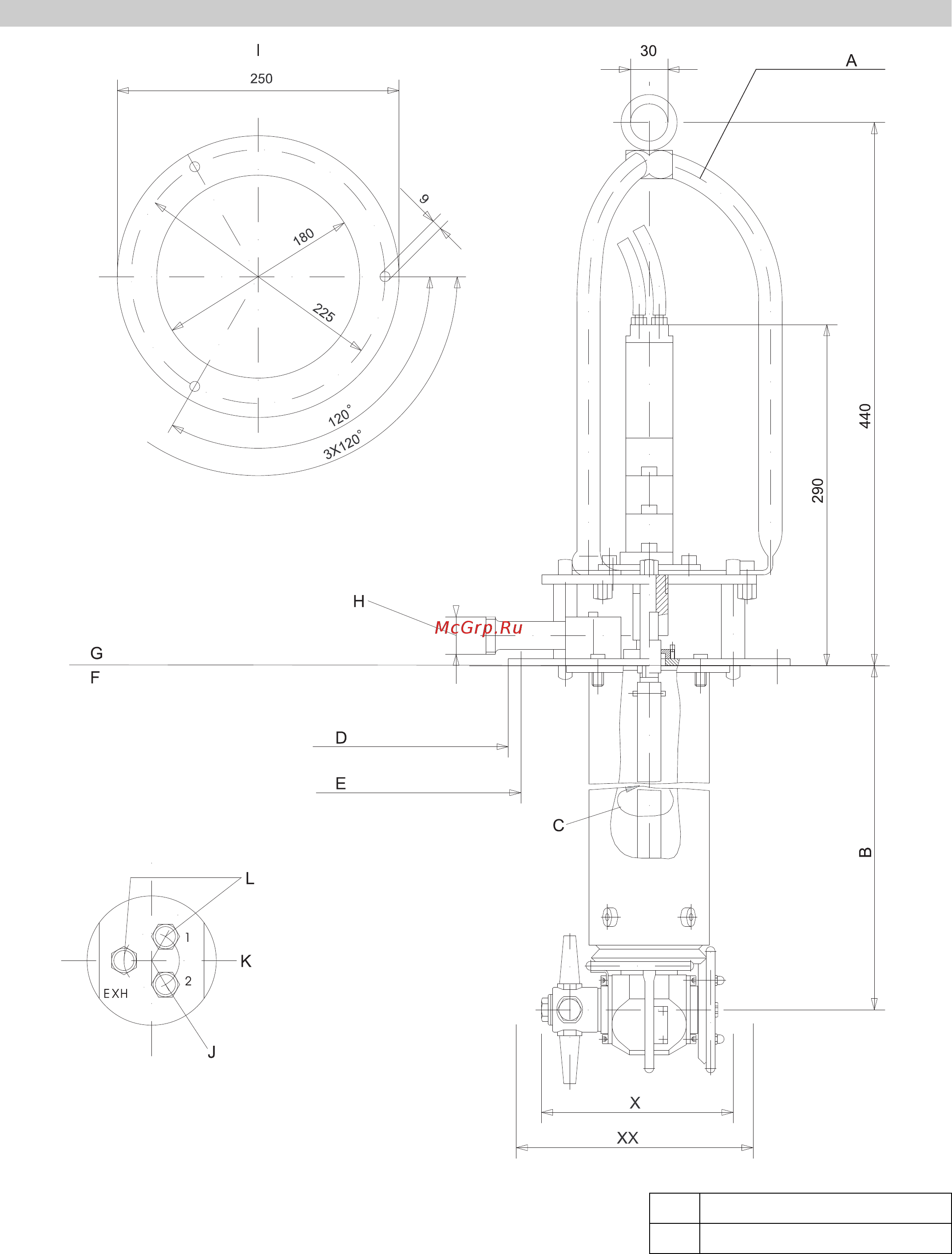

Karcher HKF 200 ET [59/228] Disegno dimensionale hkf 200 p

Karcher HKF 200 C2 [59/228] Disegno dimensionale hkf 200 p
Italiano 59
A Staffa di aggancio (Cod. d’ordin. 4.034-
016)
B Lunghezza standard 800 mm, modello
speciale 300-1500 mm
C Senso di rotazione prescritto
D Diametro flangia 250 mm
E Diametro circonferenza di giacitura dei
fori 225 mm
F Zone 0/20, categoria 1
G Zona 1, categoria 2 o 3
H Allacciamento pressione M22x1,5
I Schema dei fori della flangia di fissaggio
J Bocchettone di entrata dell'aria (1 flessi-
bile DN 6)
K Fabbisogno d'aria 300 l/min a 5 bar
L Bocchettone di uscita dell'aria (2 flessi-
bili DN 6)
Disegno dimensionale HKF 200 P
X Diametro min. d'entrata 180 mm
XX Diametro di rotazione 200 mm
