96 Español
Peligro
¡Peligro de muerte por una tensión eléctrica
alta! Encargar la instalación eléctrica única-
mente a electricistas especializados.
– El enchufe debe estar asegurado con
un interruptor de corriente por defecto
con una corriente de liberación de 30
mA.
– El enchufe se debe encontrar cerca del
puesto de trabajo para que se pueda
desenchufar rápidamente en caso de
emergencia.
– Para una conexión de red fija se debe
instalar un interruptor principal con cie-
rre para separar totalmente de la red.
Accionamiento eléctrico 42 V y 400 V:
Conectar el conducto (4 polos) al motor
de corriente trifásica.
Conectar el conducto del motor al sumi-
nistro de corriente a través de un inte-
rruptor principal con cierre.
Conectar el cabezal de limpieza y com-
probar la dirección de giro.

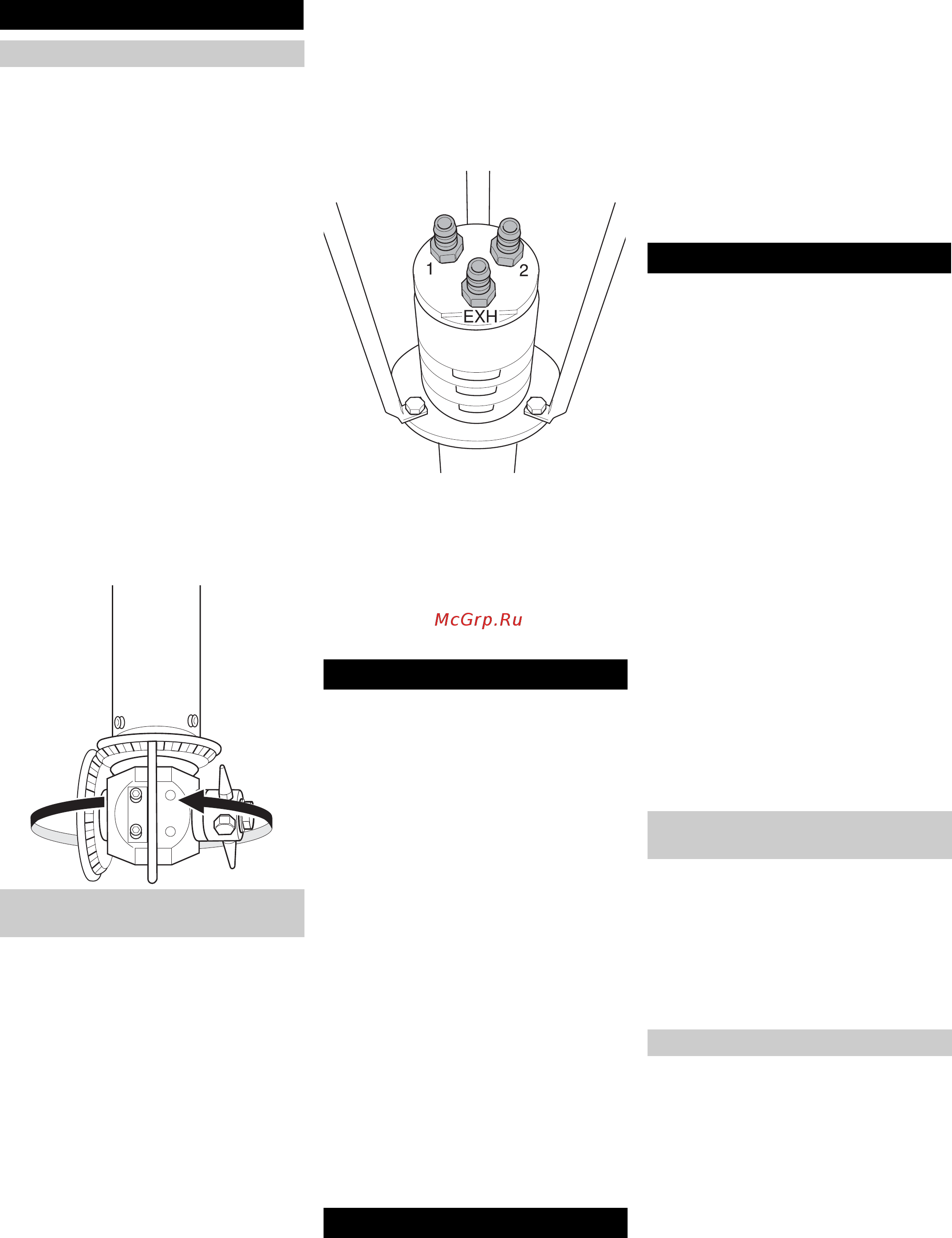

El cabezal de limpieza debe girar en la si-
guiente dirección:
몇 Advertencia
Para evitar dañar el accionamiento de aire
comprimido por el agua condensada y una
lubricación insuficiente, montar una unidad
de mantenimiento en la alimentación de
aire comprimido (ref. 6.610-020).
La unidad de mantenimiento debe estar
configurada de la siguiente manera:
– Caudal de aire de 500 l/min
– Presiones hasta 0,7 MPa
La unidad de mantenimiento se compone
de:
– separador de agua
– regulador de presión con manómetro
– Engrasador proporcional
Rellenar el engrasador proporcional
con aceite lubricante apropiado, atorni-
llar para ello depósito de reserva y lle-
nar con aceite lubricante (tipo de aceite,
véase el capítulo "Cuidados y manteni-
miento").
Nota
Con amortiguadores demasiado pequeños,
el atasco de retorno creado de la ventila-
ción genera un funcionamiento inseguro
del accionamiento de aire comprimido. Co-
nectar tubos a los orificios de ventilación.
Conectar el conducto de alimentación a
la conexión nº 2.
– Tamaño de tubo para alimentación: DN
6
Conectar los conductos de alimentación
a la conexión nº 1 y EXH.
– Longitud del tubo: 1-2 m
– Tamaño del tubo para la ventilación: DN
6
Peligro
¡Riesgo de lesiones por el chorro de alta
presión caliente que pueda salir!
– Operar el purificador interior sólo en de-
pósitos cerrados por todas partes.
– Colocar el purificador interior en el de-
pósito o cambiarlo a otro depósito sólo
con una bomba de alta presión desco-
nectada separada y un accionamiento
automático desconectado.
Colocar el purificador interior en el de-
pósito y asegurar si fuese necesario.
Conectar la bomba de alta presión me-
diante un tubo de alta presión con el pu-
rificador interior.
En caso de accionamiento eléctrico del
purificador interior: Conectar el suminis-
tro de corriente.
En caso de accionamiento con aire
comprimido del purificador interior: Abrir
el suministro de aire comprimido.
Abrir la alimentación de detergente lí-
quido.
Conectar la bomba de alta presión por
separado.
Nota
Enjuagar el purificar interior durante 30 se-
gundos antes de poner fuera de servicio sin
añadir detergentes. Así se evitará la en-
crustación y adhesión y, con ello, el des-
gaste prematuro de las juntas.
Desconectar la bomba de alta presión
por separado.
Cerrar la alimentación de detergente lí-
quido.
En caso de accionamiento eléctrico del
purificador interior: Desenchufar y des-
conectar la corriente.
En caso de accionamiento con aire
comprimido del purificador interior: Ce-
rrar la alimentación de aire comprimido.
Extraer el purificador interior del depósi-
to.
Se debe realizar un mantenimiento regular
de la instalación para garantizar un funcio-
namiento correcto.
Emplee exclusivamente piezas de repuesto
originales del fabricante o piezas recomen-
dadas por él. Esto es válido para:
– Piezas de repuesto y piezas de desgas-
te
– Accesorios
– Combustibles
– Detergente
Peligro
Peligro de accidentes cuando se trabaja en
la instalación.
En todos los trabajos
Conectar y asegurar la bomba de alta
presión al interruptor principal sin ten-
sión.
Cerrar la alimentación de detergente lí-
quido.
En caso de accionamiento eléctrico del
purificador interior: Desenchufar y des-
conectar la corriente.
En caso de accionamiento con aire
comprimido del purificador interior: Ce-
rrar la alimentación de aire comprimido.
Propietario-usuario
Los trabajos señalizados con la indica-
ción "Propietario-usuario" sólo deben
ser llevados a cabo por personas debi-
damente instruidas y familiarizadas con
el manejo de instalaciones de alta pre-
sión y la realización de los trabajos de
mantenimiento en cuestión.
Para garantizar el funcionamiento seguro
de la instalación recomendamos firmar un
contrato de mantenimiento. A este respecto
póngase en contacto con el Servicio de
atención al cliente de Kärcher.
Puesta en marcha
Accionamiento eléctrico
Accionamiento con aire comprimi-
do
Conectar los tubos de aire comprimido
al motor de aire comprimido
Manejo
Puesta fuera de servicio
Cuidados y mantenimiento
¿Quién puede realizar los trabajos
de mantenimiento?
contrato de mantenimiento
