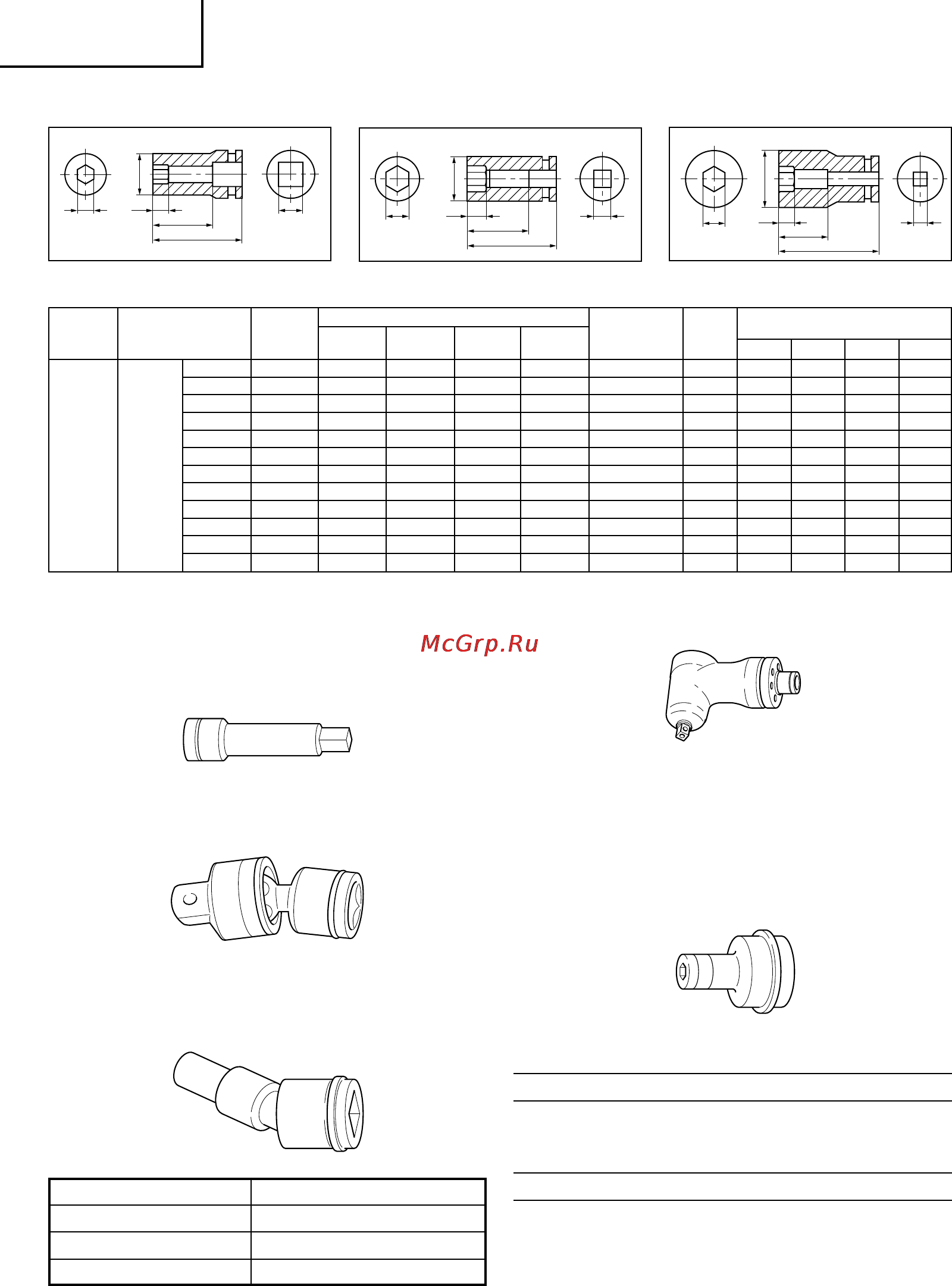

English
9
Form B Form C
Form D
2. Long Socket
H
S
L1
L2
L
ØF
H S
L1
L2
L
ØF
H
S
L1
L2
L
ØF
Code No. High ISO ISO Inch Form
tension (ordinary) (small) bolts L L1 L2 øF
12 mm 955138 M8 W5/16" 12 B 52 20 34 20
13 mm 955139 M8 13 B 52 20 34 21.5
14 mm 955140 M10 14 B 52 20 34 22
17 mm 955141 M10 M12 W3/8" 17 B 52 24 34 25
17 mm 955149 M10 M12 W3/8" 17 B 75 24 57 25
12.7 Long 19 mm 955142 M12 M14 W7/16" 19 B 52 24 34 28
Socket 19 mm 955150 M12 M14 W7/16" 19 B 75 24 57 28
21 mm 955143 W1/2" 21 D 52 24 34 31
21 mm 955151 W1/2" 21 D 75 24 57 31
21 mm 991480 W1/2" 21 D 125 24 107 31
22 mm 955144 M12 M14 M16 22 D 52 24 34 32.5
24 mm 955146 M16 M18 24 D 52 25 34 34
Square
head drive
dimensions S
(mm)
Part Name
Suitable Bolt Diameter
Hexagonal width
across flats H
(mm)
Main Socket
Dimensions (mm)
Table 2
3. Extension bar: Code No. 873633
The extension bar is convenient for working in very restricted spaces or
when the socket provided cannot reach the bolt to be tightened.
CAUTION:
When the extension bar is used, the tightening torque is reduced slightly
compared with the ordinary socket.
4. Universal joint: Code No. 992610
The universal joint is convenient for impacting nuts when there is an angle
between the socket and wrench, or when working in a very narrow space.
5. Duct Socket
This is used for tightening bolts and nuts on flange sections of air
conditioners, type ducts, etc.
6. Corner attachment (Model EW-14R)
Use this attachment only when the machine is applied to the nut or bolt at
the right angle.
7. Bit adaptor: Code No. 322752
This is used for tightening small screws (M6 – M8).
NOTE:
(1) This adaptor is set only on the anvil (drive angle) of the main unit. The bit
adapter cannot be attached to the special accessory anvil (square drive).
(2) Before starting work with the adapter, tighten a few screws with it to make
sure it’s tightening with the appropriate torque.
(3) Tightening speed will be greatly reduced when driving wood, tapping or
other similar screws.
Optional accessories are subject to change without notice.
APPLICATION
䡬
Tightening and loosening of all types of bolts and nuts, used for securing
structural items.
BATTERY REMOVAL/INSTALLATION
1. Battery removal
Hold the handle tightly and push the battery latch to remove the battery (see
Figs. 1 and 2).
CAUTION:
Never short-circuit the battery.
2. Battery installation
Insert the battery while observing its polarities (see Fig. 2).
Code No. Hexagonal width across flats (mm)
993658 12
992613 13
992615 14
01Eng_WH14DSL_EE 6/24/08, 13:409
