67

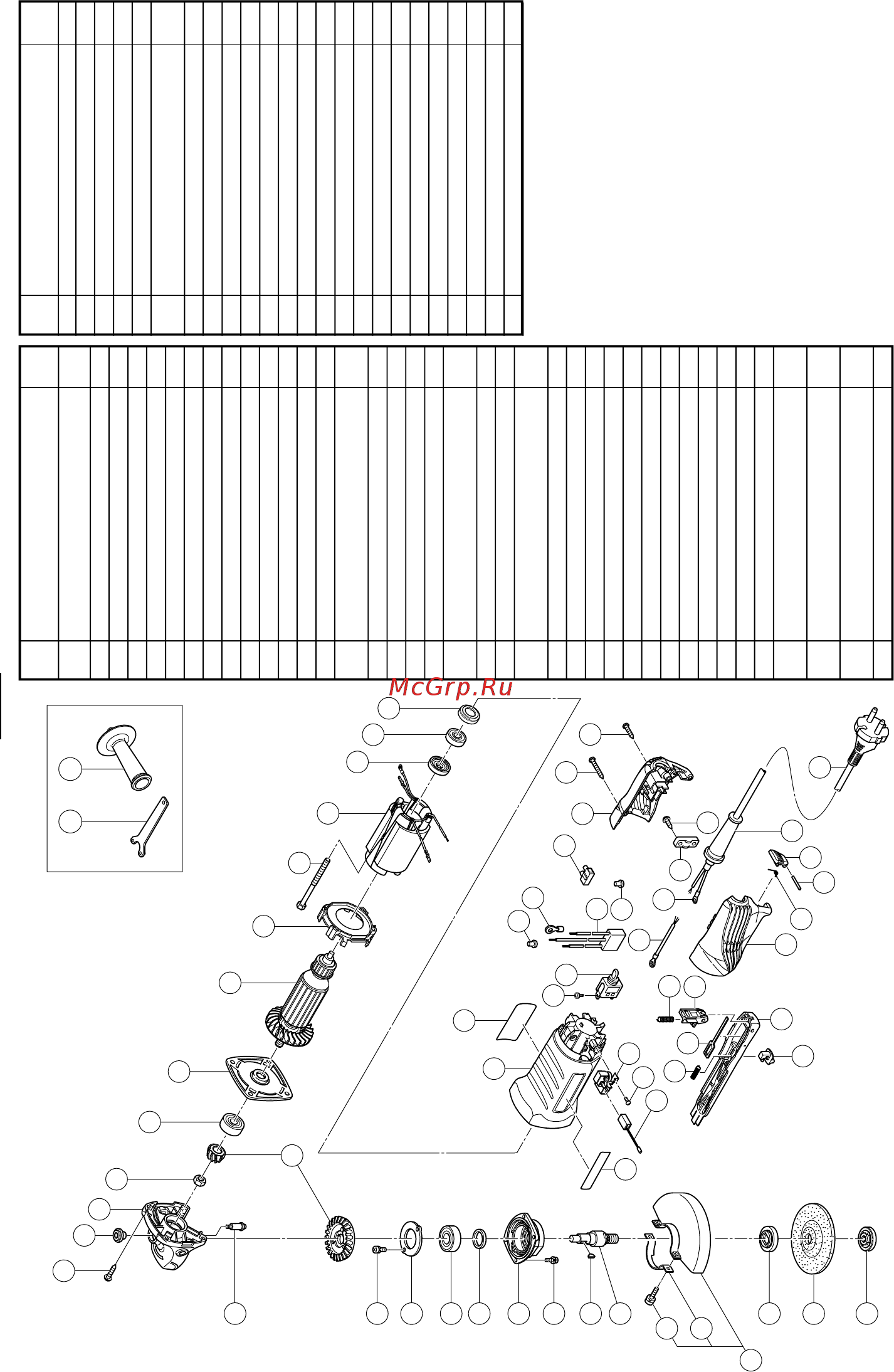

G10SQ
1
2
3
4
6
7
8
9
10
11
12
13
30
16
17
18
19
20
21
22
23
24
25
26
27
28
29
14
15
31
32
39
40
34
41
35
33
42
36
37
38
47
48
49
50
51
54
43
45
46
55
56
57
58
59
60
61
62
44
502
501
52
53
Item
No.
Part Name Q’TY
41 NOISE SUPPRESSOR 1
42 CONNECTOR 1
43 INTERNAL WIRE 1
44 TERMINAL 1
45 CORD CLIP 1
46
TAPPING SCREW
(W/FLANGE) D4 × 16
2
47 HITACHI LABEL 1
48 CARBON BRUSH 2
49 TAPPING SCREW D3X8 4
50 BRUSH HOLDER 2
51 SPRING 1
52 OFF LOCK PLATE 1
53 SPRING 1
54 SWITCH PLUNGER 1
55 OFF LOCK LEVER 1
56 SWITCH LEVER 1
57 TAIL COVER (A) 1
58 SPRING (A) 1
59 PIN D2.5 1
60 ON LOCK BUTTON 1
61 CORD ARMOR D8.8 1
62 CORD 1
501 WRENCH 1
502 SIDE HANDLE 1
Item
No.
Part Name Q’TY
1
TAPPING SCREW
(W/FLANGE) D4 × 25
4
2 PUSHING BUTTON 1
3 GEAR COVER ASS’Y 1
4 SPECIAL NUT M6 1
6 BALL BEARING 628VVC2PS2-L 1
7 BEARING HOLDER 1
8 ARMATURE 1
9 FAN GUIDE 1
10 HEX. HD. TAPPING SCREW D4X70 2
11 STATOR 1
12 DUST SEAL 1
13 BALL BEARING 626VVC2PS2L 1
14 RUBBER BUSHING 1
15 LOCK PIN 1
16
SEAL LOCK SCREW
(W/SP. WASHER) M4 × 10
2
17 BEARING COVER 1
18 BALL BEARING 6201VVCMPS2L 1
19 FELT PACKING 1
20 PACKING GLAND 1
21
SEAL LOCK SCREW
(W/SP. WASHER) M4 × 12
4
22 WOODRUFF KEY 1
23 SPINDLE 1
24
MACHINE SCREW
(W/SP. WASHER) M5 × 16
2
25 SET PLATE 1
26 WHEEL GUARD ASS’Y 1
27 WHEEL WASHER 1
28 D. C. WHEELS 100MM × 4T A36Q 1
29 WHEEL NUT (C) 1
30 GEAR SET 1
31 HOUSING ASS’Y 1
32 NAME PLATE 1
33 CONNECTOR 50091 1
34 TERMINAL 1
35 PILLAR TERMINAL 1
36 TAIL COVER (B) 1
37
TAPPING SCREW
(W/FLANGE) D4 × 30
1
38
TAPPING SCREW
(W/FLANGE) D4 × 20
1
39
MACHINE SCREW
(W/WASHER) M3.5 × 6
2
40 SWITCH 1
11Back_G10SQ_EE 2/9/10, 2:33 PM67
